褶曲（地質学）

構造地質学では、褶曲とは、堆積層などの元々平面であった表面が永久変形中に曲がったり湾曲したり（「褶曲」 ）した積み重ねのことです。岩石の褶曲は、顕微鏡レベルのしわから山ほどの褶曲まで、大きさはさまざまです。褶曲は、単独の孤立した褶曲として、または周期的な集合（褶曲列として知られています）として発生します。堆積同期褶曲は、堆積物の堆積中に形成される褶曲です。

褶曲は、応力、間隙水圧、温度勾配などのさまざまな条件下で形成されます。これは、軟らかい堆積物、あらゆる種類の変成岩、さらには一部の火成岩における主要な流動構造として褶曲が存在することからも明らかです。地域規模で分布する一連の褶曲は、造山帯の一般的な特徴である褶曲帯を構成します。褶曲は、既存の地層が短縮することによって形成されるのが一般的ですが、非平面断層上の変位(断層屈曲褶曲)、伝播する断層の先端 (断層伝播褶曲)、差別圧縮、または高レベルの火成岩貫入(例:ラコリス上)の影響によって形成されることもあります。

フォールド用語

折り曲げヒンジは、折り曲げられた面の最大曲率点を結ぶ線です。この線は直線でも曲線でもかまいません。この特徴にはヒンジラインという用語も使用されています。^[1]

折り畳み面をその短縮方向に垂直に見ると、ヒンジ部分とリム部分に分けることができます。リムは折り畳みの側面で、ヒンジ領域で収束します。ヒンジ領域内には、折り畳みの曲率半径が最小(曲率が最大) となるヒンジポイントがあります。折り畳みの頂点は折り畳み面の最高点を表し、谷底は最低点を表します。折り畳みの変曲点は、凹面が反転するリム上の点です。通常の折り畳みでは、これはリムの中点です。

軸面は、積み重ねられた折り畳み面のすべてのヒンジラインを接続する平面として定義されます。軸面が平面である場合、それは軸平面と呼ばれ、走向と傾斜の観点から説明できます。

褶曲には褶曲軸がある。褶曲軸とは「直線に最も近いもので、平行に動かすと褶曲の形になる」ものである^[2] (Ramsay 1967)。褶曲軸によって生成される褶曲は円筒褶曲と呼ばれる。この用語は、円筒に近い褶曲も含むように拡張されている。褶曲軸はヒンジラインと同じである場合が多い。^[3]^[4]

記述的特徴

折りたたみサイズ

マイナー褶曲は露頭でよく見られるが、メジャー褶曲は乾燥した国以外ではほとんど見られない。しかし、マイナー褶曲は関連するメジャー褶曲の手がかりとなることが多い。マイナー褶曲はメジャー褶曲と同じ形とスタイル、メジャー褶曲の閉鎖方向を反映しており、その裂け目はメジャー褶曲の軸面の姿勢と転覆方向を示している^[5]

折り畳み形状

褶曲は、平面の肢が角のある軸で交わるV字型、湾曲した肢を持つ尖頭型、湾曲した軸を持つ円形、または不等波長の楕円形のような形になることがあります。

折り目の締まり具合

四肢間角度

褶曲の緊密さは、褶曲の肢の間の角度の大きさ（各肢の変曲線で褶曲面の接線方向に測定）によって定義され、これを肢間角度と呼びます。緩やかな褶曲の肢間角度は180°から120°、開いた褶曲の肢間角度は120°から70°、閉じた褶曲の肢間角度は70°から30°、緊密な褶曲の肢間角度は30°から0°です。^[6]等 傾斜褶曲、または等傾斜褶曲の肢間角度は10°から0°で、肢は基本的に平行です。

折り畳み対称性

すべての折り目が、折り目の軸の両側で等しいわけではありません。比較的等しい長さの肢を持つ折り目は対称的と呼ばれ、大きく不均等な肢を持つ折り目は非対称的と呼ばれます。非対称の折り目は、通常、折り目が形成された元の展開面に対して角度をなす軸を持ちます。

対面と輻輳

輻輳は折り畳み軸に垂直な方向で計算されます。

変形スタイルクラス

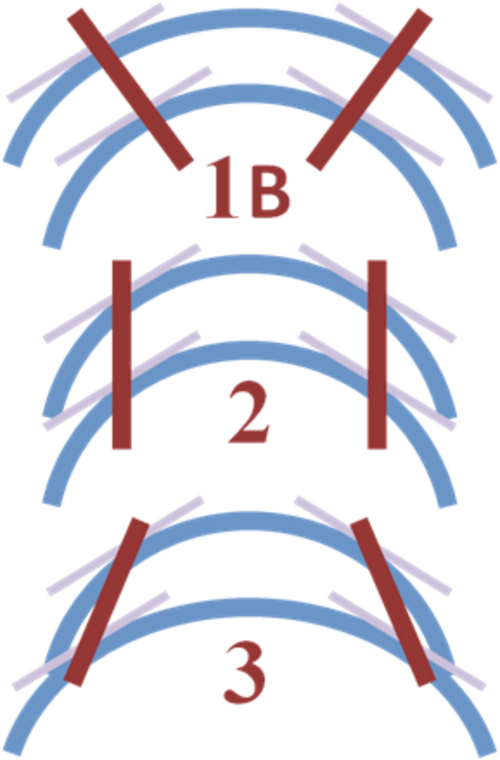

層の厚さが均一な褶曲は同心褶曲に分類される。そうでない褶曲は相似褶曲と呼ばれる。相似褶曲は、肢が薄くなり、ヒンジ領域が厚くなる傾向がある。同心褶曲は層の活発な座屈による反りによって生じるが、相似褶曲は通常、層が機械的に活動していない何らかの形のせん断流によって形成される。ラムゼーは褶曲の分類体系を提案した。これは褶曲の内側と外側の線の曲率と傾斜等角線、つまり隣接する褶曲面の傾斜が等しい点を結ぶ線に基づいて褶曲のプロファイルを記述するのによく使用される。^[8]

折り方の種類

リニア

背斜: 直線的、地層は通常、軸の中心から離れて傾斜し、方向に関係なく、最も古い地層が中心にあります。
向斜: 線状、地層は通常軸の中心に向かって傾斜し、方向に関係なく最も新しい地層が中心に位置する。
逆形: 線状、地層は軸の中心から離れて傾斜し、年代は不明、または反転している。
同形：線状、地層は軸中心に向かって傾斜、年代不明、または反転。
単斜：線状、各側の水平層の間に一方向に傾斜した地層。
横臥位: 直線状の褶曲軸面が低い角度で配向され、褶曲の一方の肢で地層が反転する。

他の

ドーム: 非線形、地層は中心からあらゆる方向に傾斜し、最も古い地層が中心にあります。
盆地：非線形、地層はあらゆる方向で中心に向かって傾斜し、中心に最も新しい地層がある。
シェブロン：直線の肢と小さなヒンジを備えた角張った折り目
スランプ: 典型的には単斜斜面であり、堆積および岩石化の際の差別的な圧縮または溶解の結果です。
プティグマティック: 褶曲は混沌としていて、ランダムで、分離しています。堆積性スランプ褶曲、ミグマタイト、デコルマン分離帯に典型的です。
寄生的：短波長褶曲は、より長い波長の褶曲構造内に形成される。通常は層の厚さの違いと関連している^[9]
不調和：隣接する層が異なる波長と形状を持つ折り畳み^[9]

(ホモクラインでは、地層は同じ方向に傾斜しますが、必ずしも褶曲しているわけではありません。)

折り畳みの原因

褶曲は、あらゆる規模、あらゆる岩石の種類、地殻のあらゆるレベルで発生し、さまざまな原因で発生します。

層平行短縮

層状の岩石の連続が層状に平行に短縮すると、この変形は均質短縮、逆断層、褶曲など、さまざまな方法で調整される可能性があります。反応は、機械的層の厚さと層間の特性のコントラストによって異なります。層が褶曲し始めると、褶曲のスタイルもこれらの特性に依存します。孤立した厚い層があまり適さないマトリックス内に存在することで褶曲が制御され、通常、マトリックスの変形によって調整された古典的な丸みを帯びたバックル褶曲が生成されます。砂岩-頁岩の連続など、対照的な特性を持つ層が規則的に交互に現れる場合は、通常、キンクバンド、ボックス褶曲、シェブロン褶曲が生成されます。^[10]

断層による褶曲

多くの褶曲は断層と直接関係しており、断層の伝播、変位、隣接する断層間のひずみの調整と関連しています。

断層屈曲褶曲

断層屈曲褶曲は、非平面断層に沿った変位によって生じる。非垂直断層では、変位が進むにつれて断層全体の不一致に対応するために上盤が変形する。断層屈曲褶曲は、伸張断層と逆断層の両方で発生する。伸張断層では、リストリック断層は上盤にロールオーバー背斜を形成する。 ^[11]逆断層では、逆断層が1つの分離レベルから別の分離レベルにセクションを切り上げるたびに、ランプ背斜が形成される。この高角度ランプ上の変位が褶曲を生成する。^[12]

断層伝播褶曲

断層伝播褶曲または先端線褶曲は、既存の断層上で変位が発生し、それ以上伝播しない場合に発生します。逆断層と正断層の両方で、これは上部の層を褶曲させ、多くの場合単斜面の形で現れます。^[13]

分離折り畳み

逆断層がそれ以上の断層伝播を伴わずに平面状のデコボコ帯上で変位し続けると、デコボコ帯褶曲（典型的には箱褶曲型）が形成されることがある。これらは通常、デコボコ帯が中期三畳紀の蒸発岩上で発生するジュラ山脈のような良好なデコボコ帯上で発生する。^[14]

剪断帯における褶曲

単純剪断に近い剪断帯には、一般的に、全体的な剪断方向と一致する反転方向を持つ、軽微な非対称褶曲が含まれる。これらの褶曲の中には、大きく湾曲したヒンジ線を持つものがあり、鞘褶曲と呼ばれる。剪断帯の褶曲は、遺伝的に形成される場合もあれば、剪断前の層の配向によって形成される場合もあれば、剪断流内の不安定性によって形成される場合もある。^[15]

堆積物の褶曲

最近堆積した堆積物は通常、機械的に弱く、岩石化して褶曲する前に再移動しやすい傾向があります。地殻構造起源の褶曲と区別するために、このような構造は堆積同期（堆積中に形成される）と呼ばれます。

スランプ褶曲：スランプが十分に固められていない堆積物中に形成される場合、その堆積中に、特にその先端で褶曲が一般的に起こる。スランプ褶曲の非対称性は、堆積岩の層序における古斜面の方向を決定するために使用できる。^[16]

脱水：地震活動によって引き起こされる可能性のある砂質堆積物の急速な脱水により、複雑な地層が形成される可能性があります。^[17]

圧縮：断層ブロックやサンゴ礁などの古い構造の上に異なる圧縮が加わることで、新しい層に褶曲が形成されることがあります。^[18]

火成岩の貫入

火成岩の貫入は周囲の母岩を変形させる傾向がある。地表近くの高レベルの貫入の場合、この変形は貫入岩の上部に集中し、ラコリスの上部表面のように褶曲の形をとることが多い。 [ ^19]

フローフォールディング

岩石層の柔軟性はコンピテンスと呼ばれます。コンピテンスのある層または岩石層は、加えられた荷重に耐えて崩壊せず、比較的強いのに対し、コンピテンスのない層は比較的弱いです。岩塩などの非常に弱い岩石や、十分に深く埋まっている岩石の場合のように、岩石が流体のように振舞う場合、通常は流動褶曲（抵抗がほとんどないため、受動的褶曲とも呼ばれます）を示します。つまり、地層は、周囲のより硬い岩石によって押し付けられた形状を想定して、歪むことなく移動しているように見えます。地層は、単に褶曲の目印として機能します。^{[21]このような褶曲は、多くの火成岩の貫入岩や}氷河の氷の特徴でもあります。 ^[22]

折りたたみ機構

岩石の褶曲は、層の変形と岩石塊の体積の保存とのバランスをとる必要があります。これはいくつかのメカニズムによって発生します。

曲げ滑り

曲げ滑りは、折り畳まれた地層の層間に層平行滑りを作り出し、全体として変形をもたらすことで折り畳みを可能にします。良い例えは電話帳を曲げることです。電話帳では、本のページ間の滑りによって体積が維持されます。

強固な岩盤の圧縮によって形成された褶曲は「屈曲褶曲」と呼ばれます。

座屈

通常、折り畳みは、平面とその内部の体積の単純な座屈によって発生すると考えられています。体積の変化は、層が平行に縮むことで吸収され、体積が厚くなります。このメカニズムによる折り畳みは、細くなった手足が水平方向に短くなり、太くなったヒンジが垂直方向に短くなるため、同様の折り畳みスタイルの典型です。

質量変位

褶曲変形が曲げ滑りや体積変化による短縮（座屈）によって吸収できない場合、岩石は一般に応力の経路から除去されます。これは、圧力溶解という変成作用の一種によって達成されます。圧力溶解では、岩石は高ひずみ領域で成分を溶解し、低ひずみ領域で再堆積することで短縮します。この方法で生成される褶曲の例には、ミグマタイトや軸平面劈開が強い領域などがあります。

折り畳みの仕組み

岩石の褶曲は、岩石が位置する応力場と、応力が加えられた時点の岩石のレオロジー、つまり応力に対する応答方法を中心に形成されます。

折り畳まれている層のレオロジーによって、現場で測定される折り畳みの特徴が決まります。変形しやすい岩石は、短波長で振幅の大きい折り畳みを多く形成します。変形しにくい岩石は、長波長で振幅の小さい折り畳みを形成します。

経済への影響

鉱業

ヒンジ状に折り畳まれた岩石層は、ヒンジゾーンでの大きな変形に対応する必要があります。その結果、層間に空隙が生じます。これらの空隙、特に空隙内の水圧が空隙外よりも低いという事実は、鉱物の堆積の引き金として機能します。数百万年にわたって、このプロセスは、広大な岩石から大量の微量鉱物を集め、非常に集中した場所に堆積させることができます。これが鉱脈の原因となるメカニズムである可能性があります。要約すると、貴重な鉱物の鉱脈を探すときは、高度に折り畳まれた岩石を探すのが賢明であり、これが鉱業業界が地質学的折り畳みの理論に非常に興味を持っている理由です。^[23]

石油産業

背斜トラップは岩石の褶曲によって形成される。例えば、低透水性頁岩で覆われた多孔質砂岩ユニットが背斜に褶曲すると、褶曲の頂上に石油が蓄積し、炭化水素トラップが形成される可能性がある。ほとんどの背斜トラップは、横方向の圧力によって岩石の層が褶曲することによって生成されるが、堆積物が圧縮されて発生することもある。^[24]
