サットン・コールドフィールド送信所

サットン・コールドフィールド

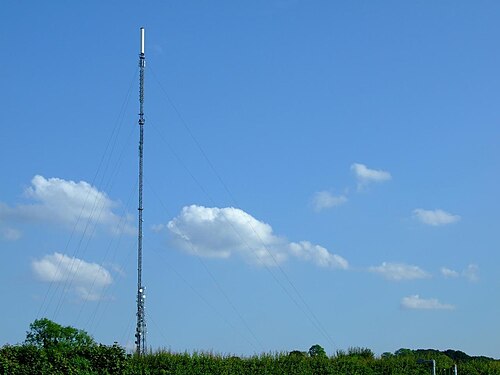

サットン・コールドフィールド送信所（ウェスト・ミッドランズ州）
位置	サットン・コールドフィールド、バーミンガム、イギリス
マストの高さ	270.5メートル（887フィート）
座標	北緯52°36′2″ 西経1°50′2″ / 北緯52.60056° 西経1.83389° / 52.60056; -1.83389
グリッド参照	SK113003
構築済み	1949 (1949)
BBC地域	BBCウェストミッドランズ
ITV地域	ITVセントラル
ローカルテレビサービス	バーミンガム製

サットン・コールドフィールド送信所は、イギリスのバーミンガム、サットン・コールドフィールドにある放送・通信施設である。カバー人口で見ると、ロンドンのクリスタル・パレス、ボルトン近郊のウィンター・ヒルに次いで、イギリスで3番目に重要な送信所である。^[1]

1949年12月17日、ロンドンとホームカウンティ以外で放送を行う初のテレビ送信機となり、BBCテレビを初めてイングランド南東部以外の視聴者に届けました。

1949年、この施設には英国で戦後初のバンド1 405回線テレビ送信機が設置されました。1981年に廃止された当時、これは世界最古の現役テレビ送信機の1つでした。これは実際には2つの送信機が1つのアンテナに統合されたものでした。T1は従来設計のマルコーニ12kW音声送信機でした。T2は50kWビジョン送信機でした。その珍しい設計は、最終RFステージのグリッドにDC結合された高レベル変調を使用していました。変調ステージはEMI、RFステージの大部分はマルコーニ、電源はメトロポリタン・ビッカースによって製造されました。後に、マルコーニの中出力予備機2台、T3 2kW音声およびT4 5kWビジョンが追加されました。

1965 年のほとんどの期間、ウォルサムでは低出力のBBC2サービスが提供されていましたが、1965 年 10 月 4 日にフル出力に切り替えられました。イースト ミッドランズでは、ウォルサムが1968 年 8 月 31 日に放送を開始する まで BBC2 サービスが提供されていませんでした。

1983 年頃、主に新しい混合偏波 FM アンテナをサポートするために、元の構造物に代わって 新しいマストが建設されました。

2009年春、1983年のマストの横に高さ788フィート（240メートル）の仮マストが建てられ、1983年のマストの高さは100フィート（30メートル）高くされて887.5フィート（270.5メートル）になった。仮マストは4年間の運用とデジタル化の完了からほぼ1年後、2013年8月に撤去された。

2011年9月21日、デジタルへの移行に伴い、すべてのアナログテレビ放送が停止されました。これにより、この放送局は国内で最も古い放送局の1つとして正式にアナログ放送を終了しました。

塔の高さは 270.5 m (887 フィート) で、デジタルテレビ用に 200キロワット ERP 、FM ラジオ用に 250 kW の電力を供給し、イングランドで最も強力な送信機の 1 つです。カバー範囲は、南はオックスフォードシャーのチッピング ノートンまで、北はストーク オン トレントまで広がっています。ただし、ミッドランド周辺には、カバー範囲をさらに広げる 中継送信機が多数あります。

この送信機は、8つのデジタルテレビ 多重放送のほか、4つのBBC全国放送局、FMとDABのBBCローカルサービスBBC WM 、独立全国放送局Classic FM 、地元の商業ラジオ局Hits Radio Birmingham 、Heart West Midlands、Greatest Hits West Midlands（2013年6月まではKerrang 105.2、 2015年9月まではPlanet Rock、2018年12月まではAbsolute Radio ）およびSmooth West Midlands向けのVHFまたはFM送信機も放送しています。

UHF テレビ送信所として開設されたとき、サットン コールドフィールドは B グループに属していましたが、デジタル放送の登場により、6 つのマルチプレクサのうち 1 つが同一チャンネルの問題で元の B グループに収まらなくなりました。そのため、マルチプレクサ 6 は UHF チャンネル 55 でわずかに帯域外の送信となりましたが、このグラフからわかるように、ほとんどの B グループ アンテナで受信可能です。2007 年 7 月、デジタルへの切り替え後、サットン コールドフィールドは間違いなく B グループ送信所に戻ることがOfcomによって確認されました。このプロセスは 2011 年 9 月 21 日に完了しました。

かつてこの場所にはラジオ・バーミンガム（現BBC WM）のMF送信機が設置されていたが、敷地内のビデオ機器への干渉のため、計画されていた10kWではなく5kWでしか運用できなかった。最終的には、Arqivaが所有する近くのLangley Mill MFサイトの送信機に置き換えられた。この送信機は現在、BBCアジアネットワークで使用されている。

現在、この駅はアルキバが所有している。

2011 年 9 月 21 日以降、サットン コールドフィールドからのアナログテレビ信号の放送は行われません。

送信機は35のローカルリレーによって制御されており、丘や地球の曲線によって遮られる地域に信号を送信します。これらは次のとおりです。^[7]

サットン・コールドフィールドでは2011年9月にデジタルへの切り替えが行われた。^[7]これに備えて、同局では大規模な工事が行われた。マストの高さは245メートル（804フィート）から270.5メートル（887フィート）に上げられ、UHFテレビアンテナが交換された。これは、メインマストを「コールド」で作業できるように、エリアのすべてのサービスを放送するために建設された一時的な240.2メートル（788フィート）のマストを使用することで達成された。^[8]

他の駅と同様に、デジタル化への切り替えは2段階で行われました。^[7]

第一段階（2011年9月7日）:

• BBC Twoアナログ（チャンネル40）が閉鎖
• チャンネル41の低電力BBCマルチプレックス（Mux 1）が閉鎖
• 低電力 SDN マルチプレックス (Mux A) がチャネル 47 からチャネル 41 に移動されました (ステージ 2 まで)
• ITVアナログはチャンネル43からチャンネル40に移動しました（ステージ2まで）
• 高性能マルチプレックスBBC Aがチャンネル43で開始

第2段階（2011年9月21日）:

• BBC Oneアナログ（チャンネル46）が閉鎖
• ITVアナログ（チャンネル40）が閉鎖
• チャンネル4アナログ（チャンネル50）が閉鎖
• Mux 1 (C41)、Mux 2 (C44)、Mux A (C47)、Mux B (C51)、Mux C (C52)、Mux D (C55) が閉鎖されました
• すべてのマルチプレックスの電力が20万ワット（200kW）に増加
• 新しいマルチプレックスが放送を開始しました: C42 で SDN、C45 で Arqiva A、C39 で Arqiva B、C46 で Digital 3&4、C40 で BBC B。

HD 放送は、リッチフィールド送信所からBBC B マルチプレックス (C40、626.2 MHz) のサットン コールドフィールドへ移行されました。リッチフィールド送信所はすべてのテレビ サービス (アナログ チャンネル 5 およびデジタル BBC B (Mux HD)) の放送を停止し、6 つのマルチプレックスはすべてサットン コールドフィールドから放送されました。

• ポーリー、エドワード（1972）、BBCエンジニアリング1922-1972、ロンドン、BBC。pp 355、368-70。ISBN 0-563-12127-0
• クーパー、レイ（2006）「Tales from a Cold Field」
