測量士の車輪

測量用車輪は、クリックホイール、ホドメーター、ウェイワイザー、トランドルホイール、 測定車輪、または乳母車とも呼ばれ、距離を測定するための装置です。

測量用車輪の起源は、走行距離計の起源と関係しています。走行距離計は車両の移動距離を測定するために考案されましたが、測量用車輪は距離の測定に特化しています。

17 世紀には、測量用車輪が再導入され、距離の測定に使用されました。車輪が 1 つハンドルに取り付けられており、歩行者がこの装置を押したり引いたりできます。初期の装置は木製で、強度を高めるために鉄の縁が付いていた可能性があります。車輪自体は荷馬車の車輪と同じ方法で作られ、同じメーカーによって作られることが多かったです。測定装置は科学機器のメーカーによって作られ、装置とハンドルは彼らによって車輪に取り付けられました。移動距離を読み取る装置は、車輪のハブの近くかハンドルの上部に取り付けられました。

場合によっては、二重車輪のホドメーターが構築されました。

フランシス・ロナルズは1827年にこの概念を拡張し、移動距離を測量図としてグラフ形式で記録する装置を作成した。この装置には2つの車輪の車軸にウォームがあり、歯車と噛み合ってスライダーを備えた別の横方向のスクリューを駆動する。スライダーに鉛筆を当てて、付属の製図板にスクリューに沿って移動した距離を、選択したスケールで記録した。^[1]

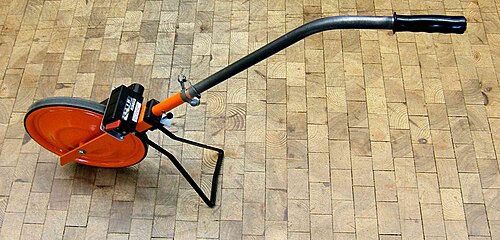

現代の測量用車輪は主にアルミニウムで作られており、車輪には ソリッドタイヤまたは空気入り タイヤが付いています。輸送や保管のために折りたためるものもあります。

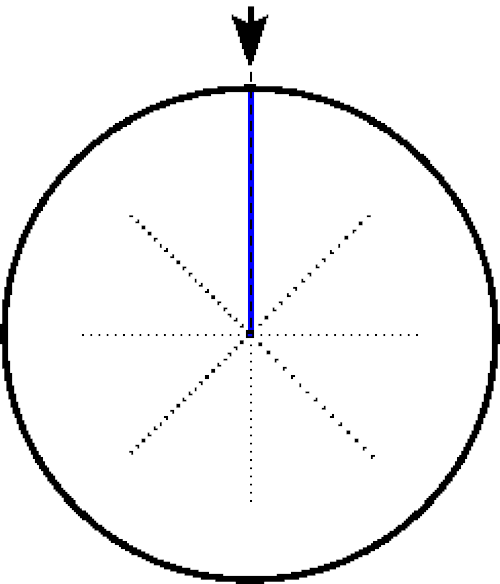

測量用ホイールには、基準位置からの回転の分数単位で目盛りが付けられています。したがって、現在の位置は、この基準からの回転の分数として表すことができます。ホイールが 1回転(360 度) した場合、移動距離はホイールの円周に等しくなります。それ以外の場合、ホイールの移動距離は、ホイールの円周に 1 回転の分数を掛けた値になります。右の図では、青い線が基準の開始点です。測定中にホイールが回転すると、ホイールが⁠の角度でスイープすることがわかります。3π​/4⁠ラジアン、135度または⁠3/8⁠ 1回転します。

車輪が一回転するごとに、ヤード、メートル、ハーフロッドなどの特定の距離が測定されます。したがって、車輪に取り付けられた機械装置で回転を数えると、距離が直接測定されます。

測量用車輪は、舗装路などの滑らかな表面では、精度の高い測定結果を提供します。起伏のある地形では、車輪の滑りやバウンドにより精度が低下することがあります。また、柔らかい砂や泥の土も車輪の回転に影響します。また、経路上の障害物も別途考慮する必要があります。優れた測量士は、測定距離の精度に影響を与える可能性のある経路上のあらゆる状況を把握し、その部分を測量用テープやメジャーなどの代替手段で測定するか、適用する補正の妥当な見積もりを作成します。

測量用ホイールは、主に精度の低い測量に使用されます。道路整備や地下設備の作業員、また農家が測量用テープでは測りにくい距離を素早く測量するためによく使用されます。

測量用ホイールは表面に沿った距離を測定しますが、通常の土地測量では、ポイント間の距離は通常水平に測定され、垂直方向の測定値は標高の差で示されます。したがって、従来の方法で測量された距離は、測量用ホイールで測定された距離よりも短くなります。

トランドルホイールは、測量用ホイールの簡略化された形式です。ある場所から別の場所までの距離を簡単に調べたい場合によく使用されます。トランドルホイールは、ホイール、車軸に取り付けられてトランドルホイールを簡単に保持できるハンドル、ホイールが 1 回転するごとに 1 回作動するクリック装置で構成されています。トランドルホイールは、他の距離測定方法ほど正確ではありませんが、良好な表面でかなり長い距離を大まかに推定するのに適しています。

この計測器は、円周がちょうど 1 メートル (または他の既知の測定単位) の車輪を備えているため 、車輪の 1 回転は、スリップがない場合、地面を移動した距離の 1 単位に相当します。車輪が 1 回転するたびに、車輪からクリック音が鳴り、それがカウントされます。したがって、ユーザーがカウントするクリック数は、移動した距離の単位数とほぼ等しくなります。車輪の設計上、車輪は常に直線で移動するとは限らず、最終的な測定値に余分な距離が加算される可能性があります。
