シュタイアーM

シュタイアーM

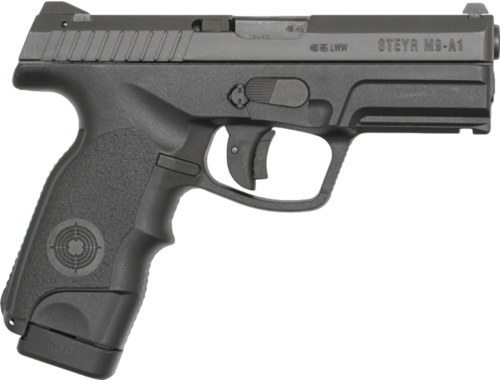

15発+2発ベースプレートマガジンを備えた「第3世代」シュタイアーM9-A1
タイプ	半自動拳銃
原産地	オーストリア
生産履歴
デザイナー	フリードリヒ・アイグナー、ヴィルヘルム・ブビッツ
設計	1999
メーカー	シュタイアー・マンリッヒャー
生産	1999年～現在 （.357 SIGの生産は2014年に終了）
バリエーション	バリエーションを見る
仕様
カートリッジ	9×19mm パラベラム(L9-A1、M9、S9、M9-A1、L9-A2、M9-A2 S9-A1) 9×21mm (M9、S9、S9-A1—イタリア市場のみ) .40 S&W (L40- A1、M40、S40、M40-A1、S40-A1) .357 SIG (M357、M357-A1)
アクション	反動が短く、銃尾がロックされている
給餌システム	17 発または 15 発のボックス マガジンが利用可能 (M9-A1) 12 発のボックス マガジン (M40、M357) 10 発のボックス マガジン (S9、S40)
観光スポット	固定式アイアンサイト、台形ノッチ、三角形のフロントブレード

シュタイアーMは、オーストリアのシュタイアー・マンリッヒャー社が警察や民間の射撃市場向けに開発した半自動拳銃のシリーズである。新型拳銃の設計作業は1990年代初頭に始まり、最終製品はM9 （ 9×19mmパラベラム弾を使用するように改造されたもの）として1999年春に公式に発表された。^[1] .40 S&W弾を使用するM40バージョンはM9より前に開発され、その後M357 （ .357 SIG弾を使用するもの）が続き、M9とM40の2つの小型派生型はそれぞれS9とS40と呼ばれた。これらの拳銃は主に隠し持ち運び用に開発され、短縮された銃身、スライド、小さなフレーム、減らされたマガジン容量を備えている。^[1] 2013年に、シュタイアーM（中型）とS（小型）フォームファクターに、L（大型）サイズシリーズとC（小型）サイズシリーズが追加されました。どちらも9×19mmパラベラムと.40 S&WのチャンバーでL9-A1、L40-A1、C9-A1、C40-A1として利用可能でした。

シュタイアーMの設計は、1999年にフリードリヒ・アイグナーとヴィルヘルム・ブビッツによって開始されました。シュタイアーは、最近の製造技術の進歩を利用しようとしました。スライドは鋼鉄から精密に加工され、^[2]テニファー仕上げでコーティングされています。^{[3] [より良い情報源が必要]}フレームは射出成形された合成ポリマーで、 ^[2]トリガーとストライカー機構の部品は板金からプレス加工されています。^[4]シュタイアーMシリーズは、非常に高いグリッププロファイルを使用して銃身の軸を射手の手に近づけ、銃口の跳ね上がりを抑えて素早い射撃シーケンスでの照準の回復を早めることで、シュタイアーMをより快適に射撃できるようにしています。ハンマーレスでストライカーファイアのシュタイアーMは、ダブルアクションのみの プリセットトリガー機構^[1]を備えており、「リセットアクション」トリガーとして販売されています。トリガーが前方位置にある場合、撃針スプリングは軽く圧縮されたままです（スライドがバッテリーに戻る際の前方への動きによって事前にコックされます）。引き金を一番後ろまで引くと撃針バネが完全に圧縮され、撃針が完全に後方に引かれ、引き金バーの位置が撃針を解放する位置になり、弾丸が発射されます。引き金の移動距離は4 mm (0.16 in)、引き重量は25  N (5.6  lb _f )です。^[5]

シュタイアーMシリーズのピストルは、リンクレスで垂直に下がる銃身を備えた機械的にロックされたブラウニングの ショートリコイル方式を採用している。 ^{[1] [2]冷間鍛造された従来のライフル銃身は、スライドの排出口に埋め込まれた銃身}チャンバーの周囲の単一の長方形の突起によってスライドにロックされている。発砲されると、点火された薬莢からの反動衝撃によって銃身とスライドが後方に押し戻され、弾丸が銃身から出て圧力が安全なレベルまで下がるまで一緒にロックされる。次に、フレームに組み込まれたロッキングブロックがチャンバーの底部の突起とかみ合って銃身を下方に押し、スライドから銃身を切り離してそれ以上の後方移動を停止させ、スライドは直線で後方に後退し続ける。ピストルの給弾には、カートリッジが千鳥状の列パターンで配置された、シングルポジションフィードタイプの取り外し可能なスチール製 マガジンが使用される。マガジンのフォロワーとフロアプレートはポリマー製である。マガジン キャッチ リリースは、フレームの左側、トリガー ガードのすぐ後ろにあります。マガジンから最後のカートリッジを使い切った後、ピストルのスライドは、フレームの左側にある親指で操作する金属製のスライド ストップでロックされて開いたままになります。

このピストルには、2 つの自動内部セーフティ、2 つの外部トリガー セーフティ、および手動ロック セーフティからなる多段階の安全システムが搭載されています。^[1]最初の外部トリガー セーフティは、主要なフェイルセーフとして機能します。小さなバネ式の内部トリガーは、幅広の外部トリガーに収納されており、最初にインセット トリガーが押されない限り作動しません。^[1]これにより、不注意な角度からのトリガー引きによってトリガーが引かれるのを防ぎます。このトリガー セーフティは、2 つの内部セーフティ、ファイアリング ピン セーフティとドロップ セーフティも作動させ、手を離すと非作動にします。ファイアリング ピン セーフティはピストルのスライドに収納されており、ストライカーの縦方向の動きをブロックします。^[1] 2 つ目のトリガー セーフティは、トリガー ガード内にあるオプションの手動で操作するプラスチック バーで、作動するとピストルのフレームのベースから突き出て、小さな白い点が現れます。これは、ピストルが現在発射できないことを示します。これは、撃針スプリングがコックされた状態で（ピストルを再装填した後）引き金を無効にする追加の安全装置として使用されます。この安全装置は、フレームの両側にある2つのボタンを同時に押すことで作動し、その後、引き金の指を持ち上げてバーをピストルのフレーム内に押し上げるだけで解除され、引き金を引いて武器を発射できるようになります。^[5]

これらの安全装置により、チャンバー内に弾丸が装填された状態で（いわゆる「コック＆ロック」状態）ピストルを安全に取り扱うことができ、迅速な展開と即時の発砲が可能になる。ただし、この配置では、引き金を引いた後に不発弾が発生した場合に、発砲機構を再度コックすることはできない。^[4]その他の安全機能には、装填済みチャンバーインジケーターと、不正使用を防止するためにキーを使用して操作する統合された制限付きアクセスロックがある。 ^[5]後者のキーは、手錠のキーまたは特別な工場提供のキーのいずれかである。必要に応じて、アクセスロックを省略することができる。ロック機構はピストルのトリガーエリアの上にあり、2つの穴がある小さな円形のプレートが特徴である（警察バージョンのピストルでは、2つの小さな穴の代わりに手錠のキー穴がある）。ロックには「F」と「S」の2つの位置がある。^[4]付属のキーで押し込んで「S」の位置に回すと、ロックによりトリガーとバレルが無効になり、ピストルの分解が防止される。この武器へのアクセスを制限する独自のシステムは、1999年にフリードリヒ・アイグナーによって特許（米国特許6,212,812）を取得しました。 ^[4]

Steyr M シリーズは、固定された薄型のアイアン サイトのユニークな「台形」の照準像にちなんで名付けられました。このユニークな照準配置は、三角形のフロント サイトと台形のリア ノッチで構成されており、これにより視線がターゲットに導かれ、ターゲットを素早く捕捉し、本能的に狙いを定めることができます。^[2]フロント サイトには、リア サイトの 2 つの白い長方形と合うように設計された、非発光性の白い三角形のコントラスト要素が含まれています。オプションの調整可能または調整不可能なトリチウム照明付き 3 点式低照度状況サイトも Steyr M に取り付けることができます。これらは従来の長方形のプロファイルを持っています。オリジナルのピストルのフレームには、戦術ライトやレーザー ポインターなどのアクセサリを取り付けるための独自のマウント レールもあります。^[4]

シュタイアーMはグロックシリーズのピストル（どちらもポリマーフレームのストライカーファイア式ピストルで、テニファー仕上げ）とよく比較されますが、設計の細部にはいくつかの違いがあります。たとえば、Mシリーズは最初からすべてのチャンバーで完全にサポートされたチャンバーを備えていました（一部のグロックモデルも最初からこの機能を備えていましたが、他のグロックモデルは元の内部レイアウトと比較してより多くのサポートされたチャンバーを持つように進化しました）、ユニークな三角形/台形の照準器、3つの装填済みチャンバーインジケーター（チャンバーが装填されるとエキストラクターがわずかに突き出るため、視覚と触覚の両方で確認でき、バレルの上部には確認穴があり、スライドの背面にはチャンバーが装填されると突き出るロッドがあります）、および異なるグリップ角度（111°）です。テイクダウンもかなり異なり、シュタイアーMではテイクダウンレバーを下方に回転させながらボタンを押さなければなりません。グロックのピストルを分解するには、スライドを少し引きながら 2 つのレバーを下方に引く必要があります。ただし、どちらの設計でも、フィールド ストリップを完了するには、ユーザーがトリガーを引く必要があります。

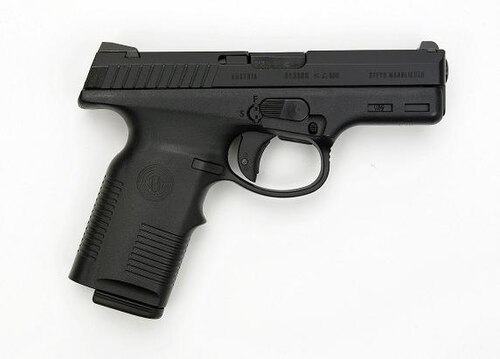

オリジナルの M モデルは 1999 年から 2004 年にかけて製造され、「第 1 世代」デザインと見なされています。第 1 世代の銃はM (ミディアム) とS (サブコンパクト/スモール) サイズで製造され、9mm、.40 S&W、および .357 SIG の弾薬が使用されていました。これらのモデルはフレームによって最も簡単に区別できます。フレームには、ポリマーに成形されたいくつかの直線を除いて、グリップのテクスチャがまったくありません。Steyr Arms の「ターゲット」ロゴもグリップの両側の中央にあり、フロント ストラップには 1 つの指溝があります。第 1 世代の銃にはサム レストがなく、標準化されたレールがまだ確立されていなかったため、初期の独自のアクセサリ レールがあります。第 1 世代の S9 フレームはレールには小さすぎるため、レールはありません。第 1 世代のモデルは黒のみで、スライドにはフラットな黒のコーティングが施されていましたが、この黒のコーティングは頻繁に使用される銃では一般的に摩耗します。第一世代モデルは、シリーズの中で丸みを帯びたトリガーガードを備えた唯一の銃であり、スミス&ウェッソン SWに多少似ています。また、第一世代モデルは、製造されたすべての銃にトリガーガードの内側にある手動安全装置を備えた唯一の世代であったことでも注目に値します。第二世代から、手動安全機能はオプションになりました。

2004年、このピストルの改良版がオリジナルのシュタイアーMに取って代わり生産された。新しい「第2世代」のシュタイアーM-A1とS-A1ピストルにはいくつかの改良が加えられた。グリップとマガジンウェルの表面にはより多くのテクスチャが取り入れられ、両方とも人間工学を改善するように再設計された。他の特徴としては、強化された指の溝、前面と背面のストラップのスティップリング、まっすぐになったトリガーガード、サムレスト、シングルスロットの2324ピカティニーアクセサリーレールなどがある。第2世代モデルでは、スライドにダークグレー仕上げが取り入れられ、第1世代の銃のフラットブラック仕上げから脱却した。グレー仕上げは第3世代と第4世代のモデルでも維持された。第2世代の銃では、手動安全ボタンがオプションになった（米国で販売されたモデルにはなく、米国からの輸入品にはすべて手動安全ボタンがない）。[ ^6]第2世代モデルには、グリップの左側に「Mannlicher」の文字が入ったシュタイアーのターゲットマークも組み込まれ、同社を示すものとなった。2009年、シュタイアーは経済変動により銃の価格競争力がなくなったことを理由に、第2世代ラインの輸入を中止した。^[7]第2世代と第3世代の間の移行モデルも存在し、両手利き用ではないセーフティや、第3世代の銃のグリップにシュタイアーの「ターゲット」ロゴの初期バージョンが付いているものもあり、これは第1世代の銃のグリップに付いていたシュタイアーの会社ロゴと同じである。

2010年、シュタイアー・マンリッヒャーUS社は、新たに更新されたデザインのシュタイアーM-A1およびS-A1ピストルの再輸入を開始しました。^[8]第3世代の銃は、第2世代の銃と同じようにA1のマークが付いており、グリップのデザインも同じなので紛らわしいかもしれませんが、グリップの両側にあるシュタイアーアームズのターゲット記章（会社名なし）で識別できます。第3世代モデルには、リアサイト要素の真下のスライドにロールピン、左利きの射手のためにリバーシブルマガジンリリースボタン、改良されたトリガー、プラス2ラウンドのベースプレートを備えたマガジンもあります。これらの新しい15+2（9mm）および12+2（.40）マガジンは、シリーズの新しい銃と古い銃の両方と完全に互換性があり、交換可能です。

シュタイアーは、9×19mmパラベラムと.40 S&Wの間で「第3世代」モデルを交換するための変換キットを提供しています。これらのキットは、スライド、バレル、リコイルスプリングアセンブリ、およびマガジンで構成されています。.357 SIGの生産は2014年に終了しました。第3世代では、2つの新しいモデルも導入されました。最初のモデルは2010年に導入され、C -A1（「コンパクト」の略）と呼ばれ、より長いMサイズのグリップとより短いSサイズのスライドとバレルを組み合わせたものでした。Cは、9×19mmパラベラムと.40 S&WのチャンバーでC9-A1とC40-A1として提供されました。イタリアのみ、C9-A1は9 × 21mmのチャンバーで提供されています。当時、第 3 世代モデルは最も長い期間生産され、シリーズの中で最もよく見られるモデルです。

2019年、シュタイアーは9×19mmパラベラム弾のA2 MFシリーズを3つのフォームファクターで発表した。ラージサイズのL9-A2 MF、ミディアムサイズのM9-A2 MF、コンパクトサイズのC9-A2 MFである。「S」モデルは第4世代では継続されなかった。名称の「MF」は「モジュラーフレーム」の略である。「第4世代」のA2 MFシリーズには（シリアル番号付きの）シャーシ/トリガーパックがあり、以前のシリーズとの下位互換性はない。1999年、オリジナルのシュタイアーMの設計者であるヴィルヘルム・ブビッツとフリードリヒ・アイグナーは、モジュラーハンドガンの初の特許を申請した。^[9]しかし、第4世代モデルになって初めて、シュタイアーは完全に取り外し可能なシリアル番号付きの発射制御ユニットを提供した。しかし、この部品は他のフレームに取り付けることはできない。フレーム自体もシリアル番号が付けられており、シュタイアーはこの目的で異なるグリップフレームモジュールを提供していないためである。^[10]モジュラー設計に加えて、第4世代の設計で最も注目すべき変更点は、すべてのモデルでフルレングスのSTANAG 2324ピカティニーレール、角張ったトリガーガード、広がったマガジンウェル、長くなったビーバーテールを特徴とする改訂されたグリップフレームです。グリップはより人間工学的に再設計され、フロントストラップのフィンガーレストが削除され、よりアグレッシブな表面テクスチャが組み込まれ、交換可能なバックストラップとサイドグリップインレイパネルでユーザーがグリップサイズを変更できるようになりました。スライドレイアウトは以前のモデルとは異なり、フォントが異なり、すべてのモデルにフロントコッキングセレーションが付属しています。内部の設計はほぼ同じですが、エジェクターが変更され、使用済み薬莢の不規則な排出に対抗しています。マガジンは、新しい長いベースプレートとオレンジ色のフォロワーに変更されました。これらの新しいマガジンは、ベースプレートを変更しないと古いモデルでは動作しませんが、すべての古いマガジンは第4世代モデルと完全に交換可能です。寸法的には、A2 MFシリーズは前身のA1シリーズよりもやや長くて幅が広く、オリーブドラブのグリップフレーム付きで注文することができます。^{[11] [12] [13]}

M クラスのハンドガンは Steyr Arms によって輸入されています。Steyr Arms は Steyr Mannlicher GmbH & Co KG の完全子会社であり、米国における同社の独占輸入業者および販売業者です。Steyr Arms はアラバマ州ベッセマーの 2530 Morgan Road にあります。連絡先は (205) 417-8644、www.steyrarms.com です。

•  カーボベルデ: Polícia Judiciária de Cabo Verde ^[要出典]
•  ジョージア州：警察SWATが使用^[14]
•  マレーシア：マレーシア王立警察 ^[要出典]
•  パキスタン:パキスタン空軍^[要出典]
•  タイ:タイ王国空軍、特殊作戦連隊、JAS-39パイロットピストル、F-16パイロットピストル^[要出典]
•  トルコ：警察特別作戦部^[要出典]
•  ROC：中華民国陸軍 空挺特殊任務中隊^[15]

•  イギリス:ブラウニングL9A1ピストルの代替として評価された19丁のM9A1ピストルが、グロック17 Gen 4に敗れた^{[16] [17]}

•

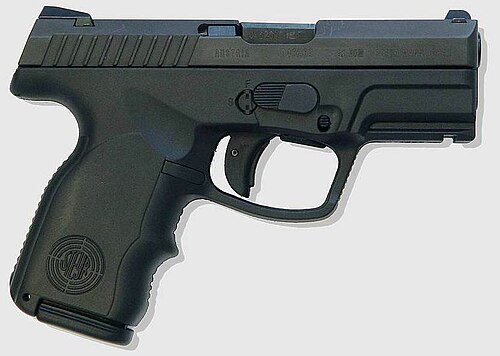

  「第 1.5 世代」Steyr S9-A1 (レールは第 2 世代ですが、グリップの質感は第 1 世代です)
•
  マガジンと制限付きアクセスロックキー、手動安全装置を備えた「第3世代」シュタイアーM40-A1
•

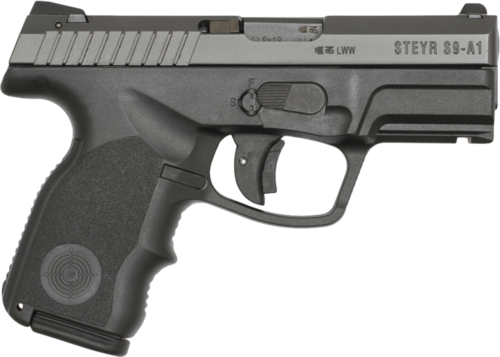

  「第3世代」シュタイアーS9-A1。
•

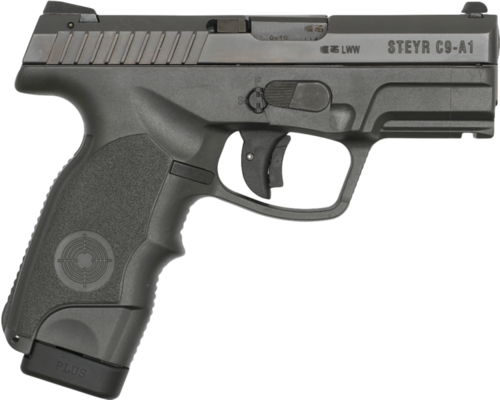

  「第3世代」シュタイアーC9-A1。
•
  「第4世代」シュタイアーL9-A2 MF。
•
  オリーブドラブグリーンのフレームを備えた「第 4 世代」の Steyr M9-A2 MF。
•

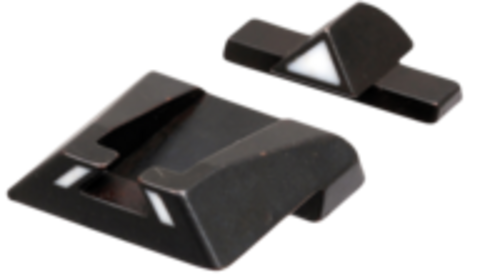

  シュタイアーの台形ピストル照準器。
•
  シュタイアーの調整可能なピストル照準器。
•

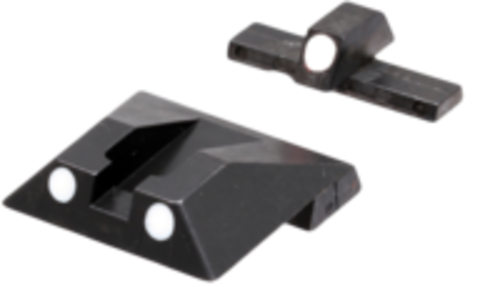

  シュタイアーの長方形ピストル照準器。
•
  9×19mm パラベラムと .40 S&W 間の「第 3 世代」Steyr 変換キット。
