詰め物ボックス

スタッフィングボックスまたはグランドパッケージは、グランドシールを収容するために使用されるアセンブリです。^[1]機械要素 のスライド部分または回転部分間の水や蒸気などの流体の漏れを防ぐために使用されます。

帆船のスタッフィングボックスには、プロペラシャフトよりわずかに大きいスターンチューブが付いています。また、パッキンナットのネジ山またはグランドナットが付いています。パッキンはグランドナットの中にあり、シールを形成します。シャフトはパッキンで包まれ、グランドナットに入れられます。スターンチューブに締め付けると、パッキンが圧縮され、シャフトに対してシールが形成されます。^[2]適切なプランジャーの位置合わせを行うことは、正しい流れと長い耐用年数にとって重要です。スタッフィングボックスのコンポーネントは、ステンレス鋼、真鍮、またはその他の用途固有の材料で作られています。圧縮パッキンは、バルブ、ポンプ、撹拌機、およびその他の回転機器で効果的なシールを確保するために厳密にテストされています。

グランドは一般的なタイプのスタッフィングボックスで、回転または往復運動するシャフトを流体に対して密閉するために使用されます。最も一般的な例は蛇口のヘッドにあり、グランドは通常、牛脂または同様のグリースに浸した紐で詰められています。グランドナットにより、パッキン材を圧縮して防水シールを形成し、蛇口をオンにしたときにシャフトから水が漏れるのを防ぎます。遠心ポンプの回転シャフトのグランドも同様の方法で詰められ、連続運転に対応するためにグラファイトグリースが使用されます。複動式蒸気ピストンのピストンロッドの周囲のリニアシールもグランドと呼ばれ、特に海洋用途で使用されます。同様に、ハンドポンプまたは風力ポンプのシャフトは、シャフトがボーリング孔から出る場所でグランドで密閉されます。

可動部品のない他のタイプの密閉接続もグランドと呼ばれることがあります。たとえば、フレキシブルな電気導管を筐体、機械、または隔壁に接続するケーブル グランドまたはフィッティングは、組み立てを容易にし、液体やガスの侵入を防ぎます。

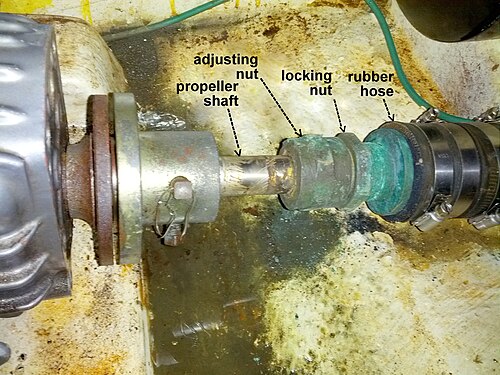

外部プロペラに取り付けられたシャフトを回転させるインボード モーターを備えたボートでは、シャフトはスタッフィング ボックス (この用途では「パッキング ボックス」または「スターン グランド」とも呼ばれる) を通過します。スタッフィング ボックスは、船体への水の浸入を防ぎます。たとえば、多くの小型グラスファイバーボートでは、シャフトが船体から出るポイント近くの船内にスタッフィング ボックスが取り付けられています。「ボックス」は、通常ブロンズ製の円筒形のアセンブリで、調整ナットとロック ナットを受け入れるために一方の端にねじ山が切られたスリーブで構成されています。特殊用途の頑丈なゴム製ホースが、船体から内側に突き出ているスターン チューブ (シャフト ログとも呼ばれる) にスタッフィング ボックスを取り付けます。船舶用ホース クランプが、ホースをスターン チューブとスタッフィング ボックス スリーブの後部に固定します。スタッフィング ボックスが適切に取り付けられていることは、安全上非常に重要です。なぜなら、破損すると壊滅的な量の水がボート内に浸入する可能性があるからです。

一般的なタイプのスタッフィング ボックスでは、シャフト パッキンまたはグランド パッキンと呼ばれる編組繊維のリングが、シャフトとスタッフィング ボックスの間のシールを形成します。従来のシャフト パッキンは、ワックスと潤滑剤を染み込ませた亜麻または麻でできた四角い断面のロープで構成されています。調整ナットを回すと、シャフト パッキンが圧縮されます。理想的には、圧縮は、シャフトが静止しているときにシールが防水性を保ち、シャフトが回転しているときにわずかに滴る程度に十分です。滴り落ちる速度は、シャフトとパッキンを潤滑し、冷却するのに十分な速度でなければなりませんが、放置されたボートを沈没させるほどの速度であってはなりません。

シャフトが回転しているときだけでなく静止しているときも滴り落ちないようにすることを目的とした改良されたシャフトパッキング材料や、炭素複合材やPTFE (テフロンなど) などの人工材料を採用したパックレス シーリング システムもあります。

蒸気機関では、ピストンロッドがシリンダカバー内を往復運動しますが、シリンダカバー内にスタッフィングボックスを設けてシリンダからの蒸気の漏れを防止します。
