サウンドブラスターライブ！

Sound Blaster Live! ロゴ

Sound Blaster Live!は、 Creative Technology LimitedのPC用PCIアドオンサウンド カードです。ISA からPCIに移行したことで、カードはオンボード メモリを使わずに済み、デジタル サンプルをコンピュータのメイン メモリに保存し、バス経由でリアルタイムでアクセスできるようになりました。これにより、サンプルの選択範囲が広がり、サンプルの再生時間も長くなりました。また、すべてのレベルでのサウンド出力の品質が向上し、4 チャンネル出力と、64 のサンプル ボイスを備えた新しいMIDIシンセサイザーも搭載されています。Live! は 1998 年 8 月 11 日に発表され^[1]、このデザインのバリエーションは 2000 年代初頭まで Creative の主力サウンド カード ラインとして残りました。

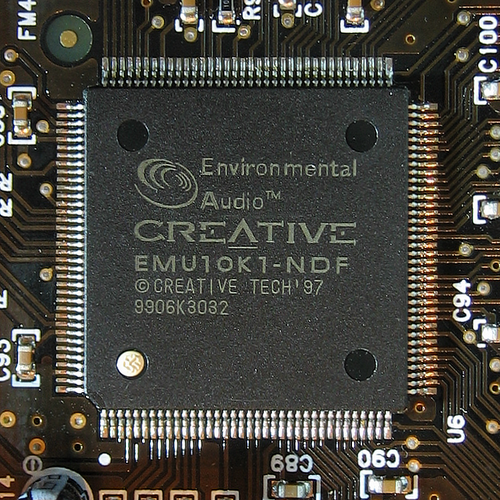

Sound Blaster Live! (1998 年 8 月) では、EMU10K1 オーディオ プロセッサが導入されました。0.35 μm 3 層メタル CMOS プロセスで製造され、1000 MIPSの定格を持つ 244 万個のトランジスタASICです。EMU10K1 は、 DirectSoundおよびEAX 1.0 および 2.0 (環境オーディオ拡張) 用のハードウェア アクセラレーション、高品質の 64 ボイス MIDIサンプル ベース シンセサイザー、リアルタイム デジタル オーディオ効果用の統合FX8010 DSPチップを搭載していました。 ^[2]

EMU10K1 は、前身の EMU8000 から設計上大きく変わった点として、高価なオンボード メモリではなく、 PCIバス経由でアクセスするシステム メモリをウェーブテーブル サンプルに使用したことが挙げられます。これは、システムに以前よりもはるかに多くの RAM が搭載され、PCI が古い ISAバスより もはるかに高速で効率的なデータ転送を提供していたため、この時点で可能になりました。

統合されたFX8010は、1キロバイトの命令メモリを備えた32ビットのプログラマブルプロセッサでした。リアルタイムの後処理効果（リバーブ、フランジング、コーラスなど）を提供しました。この機能により、ユーザーはコントロールパネルアプリケーションから定義済みのリスニング環境（コンサートホール、劇場、ヘッドフォンなど）を選択できます。また、クリエイティブの環境オーディオ技術であるEAXのハードウェアアクセラレーションも提供しました。エフェクトアルゴリズムは、Microsoft Developer Studioに統合された開発システムによって作成されました。エフェクトはCに似た言語で記述され、コンパイラfxasmによってネイティブFX8010オブジェクトコードにコンパイルされました。^[3]

Sound Blaster Live!は、すべての段階でサウンドをデジタル処理し、チップの統合度が高いため、古い大型カードのアナログ信号損失が低減されたため、以前の Sound Blaster よりもオーディオ品質が高くなりました。残念ながら、デジタル処理にはいくつかの制限がありました。DSP の内部サンプルレートは 48 kHz (標準AC'97クロック) に固定されていたため、EMU10K1 は常に外部オーディオ ソースを 48 kHz でキャプチャし、48 kHz の波形を要求されたターゲット レート (44.1 kHz や 32 kHz など) にサンプル レート変換していました。このレート変換手順により、ダウンサンプリングされた出力に相互変調歪みが生じました。ただし、レート変換はオーディオ信号がエフェクト エンジンを通過するときにのみ適用されました。^[4] Sound Blaster Live! カードでは、可聴歪みを生じさせずにオーディオ CD ソース マテリアル (44.1 kHz) を再サンプリングすることが非常に困難でした。 Creative は、EMU10K1 のサンプル レート変換を使用しないように、オーディオを 48 kHz でのみ録音し、サードパーティ ソフトウェアを使用して必要なサンプル レート変換を処理することを推奨することで、この懸念に対処しました。

Sound Blaster Live! はマルチスピーカー出力をサポートしており、当初は最大 4 つのスピーカー セットアップが可能でした。ソフトウェアではこれを「4.1」セットアップ、つまり 4 つのサテライトとサブウーファー1 つと呼んでいました。これは事実ですが、サブウーファーは 5.1 以上のオーディオのように独立した出力ではありません。代わりに、スピーカー システム内のローパス フィルター(クロスオーバー) が、サウンド カードの出力からサブウーファー用の高音域と中音域を除去します。ゲームでは「4.1」スピーカー システムをクアドラフォニックとして認識しますが、これは DirectSound 自体がこの構成でサブウーファー出力を提供していないためです。^[5]これは Creative サウンド カードに限ったことではありません。Aureal 、Ensoniq、Philipsなどのメーカーも、同じように 4 つのスピーカー出力を使用するカードを製造しています。Live! の後のバージョン (通常Live!と呼ばれます) は、2000 年代に発売された Sound Blaster Live! とほぼ同じです。 5.1 は、センターチャンネルスピーカーとLFEサブウーファー出力を追加した 5.1 チャンネルサポートを提供し、ドルビーデジタル5.1 がデコードされる映画鑑賞に最適です。

Live!は、 EnsoniqのAudioPCI DOS TSRプログラムを介してDOSレガシー サポートを実装しました。Creative は 1998 年に Ensoniq を買収し、その取引の一環として、この互換性の高い ISA サウンド カード エミュレータを新しいカードで使用しました。実際、Live! は DOS でのウェーブテーブル エミュレーションに ".ecw" (Ensoniq Concert Wavetable) ファイルを使用しています。このプログラムにより、Sound Blaster 16、General MIDI、AdLib (OPL3) など、多くの標準のサポートが可能になります。

Sound Blaster Live! は、Creative 社が開発した「What U Hear」録音入力ソースを備えた最初のサウンド カードでした。これは Windows ドライバーでサポートされているため、使用するために追加のソフトウェアは必要ありませんでした。メインの Line Out から出力されるアナログ ステレオ オーディオ信号は、この入力に送られます。こうすることで、使用可能なすべての入力と MIDI シンセを 1 つのステレオ信号にミックスできます。「What U Hear」を 5.1 サウンドで使用する場合、サウンドは最初にステレオにダウンミックスされます。サウンド カードに付属する Creative Recorder ユーティリティは、「What U Hear」機能を活用するように特別に設計されており、デジタル サウンドを保存する手段を意図的に提供しないプログラムからでも、あらゆるソースからストリーミング サウンドを簡単にキャプチャできます。これにより、技術に詳しくないユーザーでも、さまざまなソフトウェアモジュールの入力と出力の間の 「パッチング」の複雑さから解放されます。

オリジナルの SB Live! は、当時としては非常に低いノイズ フロアを誇りましたが、重大な設計上の欠陥により、クアドラフォニック オーディオへの応用が制限されていました。ステレオ ペアを提供する 2 つのS/PDIFチャンネルは、デジタルからアナログへの再構成が異なっていました。AC'97チップは内部 48 kHz DAC を提供していたため、Creative は 2 つの同一の DAC パイプラインを実装しないことを選択し、フロント スピーカー オーディオ ペアは、リア チャンネルとは異なる再構成および増幅方式を採用しました (AC'97 チップの前方領域にある異なる値のプルアップ抵抗とフィルター コンデンサ、AC'97 自体の仕様、および異なるアンプ オペアンプの使用によって証明されています)。

リア チャンネルは、別個の、しかし間違いなくより優れた Philips UDA1334 DAC によって処理されていましたが、信号を出力レベルに増幅するために使用されるオペアンプは、フロント チャンネルに正規化されていない、明らかに異なる周波数応答エンベロープを持っていたため、リア チャンネルは「薄くて静かな」状態になりました。さらに悪いことに、リア チャンネルのオペアンプは反転型でしたが、そのように処理されていなかったため、リア スピーカーはフロントと位相がずれ、切り替えが必要になりました。これらの問題は、ゴールド エディションのドーターボード 4 スピーカー デジタル出力を使用しているユーザーでは発生しませんでしたが、AC'97 チップは、中インピーダンスの楽器への入力ソースとして使用すると故障する傾向があるため、フロント チャンネルはまったく使用されなくなりました。ただし、チップは、より安価な AC'97 互換製品から入手して、はんだ付けすることはできました。それでも、フロント信号を SB Live! のリア出力にリダイレクトするだけで、最小限のコストでより良いサウンドを求めるコンピューター オーディオ愛好家にとって長い間人気のトリックでした。

これらの問題にもかかわらず、オリジナルの SB Live! は、ネットワーク接続されたデジタル オーディオ ワークステーション環境の S/PDIF 入出力および MIDI 入出力デバイスとして引き続き使用できます。

Live! (CT4620) と Live! Value (CT4670) は、1998 年秋にリリースされた Live! ファミリーのオリジナル製品です。

SB/Live ファミリーの第 1 世代のフラッグシップ モデルは、SB Live! Gold でした。すべての主要なアナログ トレースと外部ソケットに金色のトレースが施され、EMI を抑制するプリント回路基板の基板とラッカーが使用されている Gold には、Creative ブランドの内部 DAC スピーカー セットへの独立した 4 チャンネルの代替ミニ DIN デジタル出力、個別のソフトウェア マッピングを備えた S/P-DIF デジタル オーディオ入力と出力、独立した入力と出力を備えた完全にデコードされた MIDI インターフェイス (ミニ DIN コンバーター付き) を実装したドーターボード (CT4660) が標準装備されていました。ドーターボードは、40 ピン オーディオ拡張 (AUD_EXT) コネクタを介してカードに接続されていました。Live! Drive はカードに付属しておらず、1999 年初頭にアップグレードとしてのみ利用可能になりました。Live! Drive は、CT4660 ドーターボードと同じ 40 ピン オーディオ拡張 (AUD_EXT) コネクタとケーブルを使用していることに注意してください。

オリジナルの Sound Blaster Live! のデジタル出力用の独自の 9 ピンミニ DIN コネクタは、Creative によって「ミニ Din」と呼ばれていました。これにより、マイクとデジタル スピーカーを同時に使用できました。これは、それ以降のすべての Creative サウンド カードのバリュー モデルとベース モデルでは実行できません。S/PDIF デジタル入出力とマイク接続に 1 つのポートが共有されるためです。ミニ DIN 接続はそれ以降の Sound Blaster 製品には搭載されていませんが、これを唯一のデジタル入力として使用するスピーカー システムの所有者は、Creative からアダプタを購入できます。^{[確認が必要]}

Gold は、音楽作曲を目的とした多くの機能を強調していました。使いやすさ (ミュージシャン向けのプラグ アンド プレイ)、MIDI シンセサイザーのリアルタイム ループバック録音 (サウンドフォントの完全な自由度、リバーブなどの環境効果など)、バンドルされた MIDI ソフトウェアなどです。

Live! Value (CT4670) は、金色ではなく色分けされたプラスチック コネクタ (ミニジャック) を備え、拡張デジタル I/O カードが含まれていないことを除けば、フル Live! と似ています。Value バージョンには、40 ピンの Audio Extension コネクタもありません。代わりに、いくつかの Audio Extension 信号 (つまり、S/PDIF デジタル インターフェイスの入力と出力) のみを持つ 12 ピンの SPDIF_EXT コネクタが採用されました。

Sound Blaster Live! の第 2 世代は、1999 年秋に登場しました。このファミリーは、Sound Blaster Live! Platinum、Sound Blaster Live! X-Gamer、Sound Blaster Live! MP3+、Sound Blaster Live! Player、およびいくつかの OEM バージョン (バリュー バージョン) で構成されていました。Platinum、X-Gamer、MP3+、および Player の小売バージョンは、CT4760 モデルをベースとしていました。CT4760 は、I2S コネクタがなく、レイアウトが改善され、中央ピンと放射状ピンに S/PDIF 形式のフロント チャネルとリア チャネルを持つステレオ デジタル出力ミニ ジャックが追加されている点で、第 1 世代カードのフル バージョン (CT4620) と異なっていました。Platinum には Live! Drive II があり、他のカードはソフトウェアとマーケティング アウトレット (X-Gamer と MP3+ は北米専用) のみが異なっていました。 OEM バージョンは主に CT4830 をベースにしており、市販バージョンとはプラスチックのミニジャックの色 (および場合によってはコーデック チップ) が異なっていました。一部の CT4830 バージョンでは、CD_DIGITAL コネクタがはんだ付けされていませんでした。また、Compaq および Dell に提供された Sound Blaster PCI 512 などの特殊なカードもありました。

Platinum、X-Gamer、MP3+、Player はすべて 5.1 以外のカードであり、4.0 (リア スピーカーをサポートするステレオ) のみをサポートしていました。

Sound Blaster Live! カードの第 3 世代は、2000 年秋に市場に登場しました。このファミリーは第 2 世代と同じカードで構成されていましたが、6 チャンネルの音響システムをサポートすることを意味する「5.1」とマークされていました。オリジナル リリースのすべてのカードは、OEM バージョンを含め、SB0060 モデルに基づいていました。第 2 世代のカードと異なるのは、カラー プラスチック ミニジャックと、S/PDIF 形式の 3 つのデジタル出力 (前面、背面、中央/サブ) または中央チャンネルとサブウーファーのアナログ出力のいずれかを持つ非標準の 4 ピン デジタル/アナログ出力ミニジャックによる中央チャンネルとサブチャンネルの追加サポートです。追加のチャンネルは、デュアル チャンネル コーデック (STAC9721 または CT1297) に代わる新しい 4 チャンネル AC'97 コーデック (STAC9708) によって登場しました。Platinum 5.1 には、Live! の更新バージョンが付属していました。リモート コントロール サポート付きのドライブ IR。これらのカードは、Sound Blaster Live! 5.1 Platinum、Sound Blaster Live! 5.1 Gamer、および Sound Blaster Live! 5.1 MP3+ として販売されました。

8ピンPROMチップ（EEPROM 93c46）を再プログラムすることで、第2世代のカードを改造して5.1出力を提供することが可能でした。これは、サブシステムIDを第3世代のベースオーディオコントローラ[1]にあるものに変更することで実現しました。

kxproject など、多くの外部の団体が Sound Blaster Live! カード用の無料ドライバーをリリースしています。これらのドライバーは DSP をより詳細に制御できます。

ゴールドエディション、マーケティング戦略、設計上の欠陥を含むオリジナルの Live! の詳細については、Sound Blaster Live! (オリジナル)を参照してください。

•

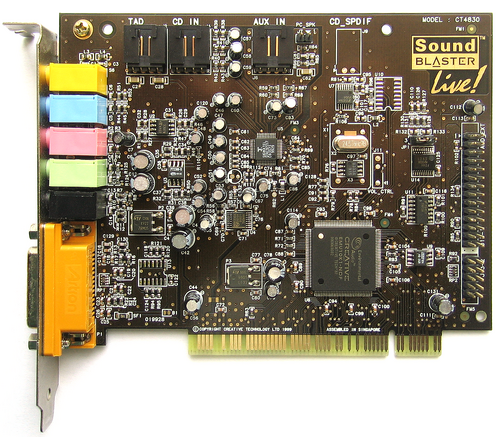

  Creative Sound Blaster Live! 1024 サウンドカード上部図 (チップ)
•
  Creative Sound Blaster Live! 1024 サウンドカードの側面図 (コネクタ)
•

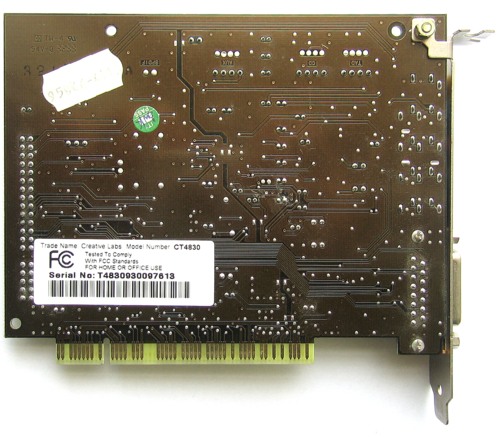

  Creative Sound Blaster Live! 1024 サウンドカードの背面図 (はんだ付け)
•

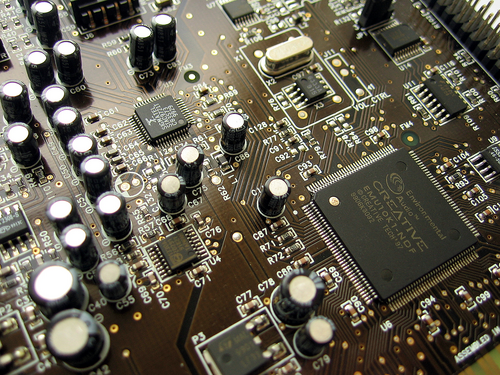

  Creative Sound Blaster Live! 1024 サウンドカード 3D ビュー チップ付き
•
  Sound Blaster Live! 1024 サウンド カードのドライバ CD

1999年発売。[2] Live! Drive IRを同梱。

2000 年にリリース。[3] Live! にセンター チャンネルスピーカーとLFEサブウーファー チャンネル用の出力が追加されました。このミニジャックは共有されており、アナログ モードで C+LFE チャンネルを提供します。それ以外の場合、デジタル出力がアクティブになっていると、このミニジャックは S/PDIF 同軸出力機能を提供し、ステレオ再生または AC3 パススルーの機能を備えています。すべてのモデルにこの機能があるわけではありません。この機能をサポートする有名なモデルには、SB0060、SB0100、SB0102、SB0220 などがあります。このモードは、サウンド ミキサーで [デジタル出力のみ] チェックボックスをオンにしてアクティブにする必要があり、排他的です (アナログとデジタルを同時に使用することはできません)。

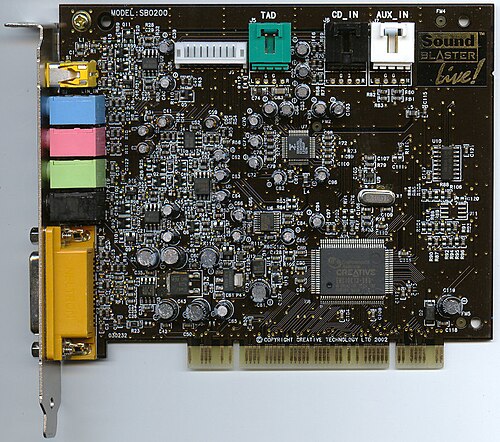

Sound Blaster Live! として販売されたこのカードは、Live! の小売バージョンが持つ完全な機能を備えていませんでした。EMU10K1 ではなく EMU10K1X という別のオーディオ チップを使用しており、これは明らかに小型でピン数も少ないです。このチップはハードウェアで DirectSound を加速しませんし、EAX も加速しません。Dell によるこのボードの販売は、明らかに劣悪または安価な製品として販売されていなかったため、多少の論争を巻き起こしました。このカードは部品番号 (SB0200/0203) で識別できます。[4]

Creative が製造した別の Dell OEM カードもあります。このカードは通常の Sound Blaster Live! バリュー カード (CT4780) に基づいていますが、Dell PC のフロント パネル オーディオ ヘッダー用の白いコネクタがあることで区別できます。CT4780 と比較すると、Dell 専用の CT4780 は内部コネクタの配置が異なっています (CT4780 の未使用の I2S_IN コネクタは削除され、Dell のフロント パネル ヘッダーに置き換えられました)。このカードは第 2 世代 Sound Blaster Live! カードに基づいており、EMU10K1-SFF または EMU10K1-JFF オーディオ プロセッサを使用しています。[5]

これは後期の改良モデルです。EMU10K1 チップが復元され、ハードウェア EAX/DirectSound/DirectSound3D アクセラレーションも復元されました。現在、Creative の Web サイトから Windows ドライバーをダウンロードできます (ファイル名: (Dell) Driver Install Pack 2_10 Languages)。ハードウェア ダウンサンプリングに問題があったため、録音は 48 kHz のサンプリング レートで行うことが推奨されました。

Sound Blaster Live! 24 ビット(SB0410) は、EMU10k1/10k2 プロセッサを搭載していなかったため、実際には Sound Blaster Live! ファミリーのメンバーではありませんでした。これはAudigy Value の簡易版で、SNR は 100 dB、EAX はソフトウェア ベース、DVD-Audio の高解像度再生機能はなく、Dolby Digital 5.1 または Dolby Digital EX 6.1 再生機能もありません。その証拠として、Linuxオペレーティング システムでALSAサウンド システムを使用する場合、Sound Blaster Live! 24 ビット用に使用されるモジュールは snd-ca0106 ですが、 Sound Blaster Live!で使用されるモジュールはsnd-emu10k1 です。

これは Creative が所有し、Creative の Live! 製品に搭載されている EMU10K1 DSP チップを開発したE-mu が製造したプロ仕様のサウンド カード シリーズです。後の EMU10K2 チップに基づいており、モデル番号には 0404、1212、1616、1820 があります。プロ仕様の機能には、高品質のエフェクト、ヘッドフォン出力付きのフロントマウント ドライブ ベイ パネル、物理的なレベル コントロール ノブ付きのデュアル マイク/ライン入力、PCI カードとドライブ ベイの両方にあるデジタル同軸入出力、dB 精度のミキサー、マイク用ファンタム電源 (12V)、ASIO、ミキサー プリセット、内部ミキサー再ルーティング、64 MIDI チャンネル、SF2 用の 32MB システム RAM (Windows XP ではギガバイト拡張可能)、追加のマルチ出力カードによる将来の拡張可能性などがあります。また、ライン入力とライン出力も搭載されていました。すべてのアナログ入力と出力はバランス型の¼インチ/6.3mm TRSジャックでした。^{[6] [7]}
