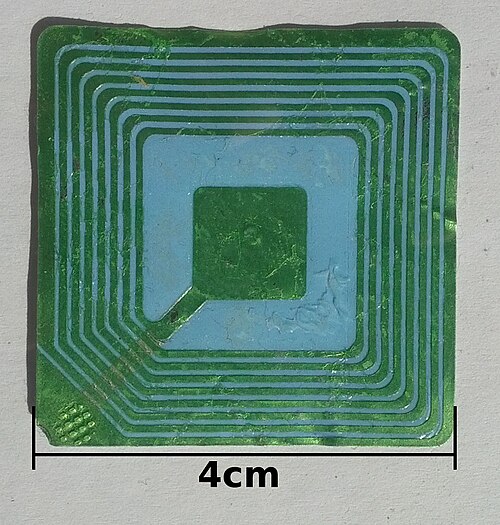

スマートラベルはスマートタグとも呼ばれ、従来の印刷コード化ラベルの下にある非常に平らな構成のトランスポンダーで、チップ、アンテナ、ボンディングワイヤがいわゆるインレイとして含まれています。[1] [2] [3]紙、布、またはプラスチックで作られたラベルは、特別に設計されたプリンターユニットで使用するために、ロールキャリアとラベルメディアの間にインレイがラミネートされた紙ロールとして準備されます。
物流や輸送の多くのプロセスにおいて、バーコードまたは 2D バーコードは、近距離での識別の重要な手段として定着しています。このような光学コーディングの自動化では、読み取り成功の適切な距離が制限されており、通常、コードを見つけるための手動操作や、コード化されたオブジェクトの表面全体をスキャンするスキャナー ゲートが必要ですが、RFID インレイでは、特定の距離から完全に自動で読み取る際の許容範囲が広くなります。ただし、RFID インレイの機械的脆弱性は、傷に対する耐性に弱点がある通常のラベルよりも高くなります。
このように、スマート ラベルのスマートさは、プレーン テキスト、光学式文字認識、無線コード のテクノロジを組み合わせることで、一般的な弱点を補うことによって実現されます。
処理
これらのラベルの処理は、基本的にすべての製造段階と適用段階で通常のラベルと同じですが、インレイが自動処理ステップで挿入され、各ラベルの配置が同一になり、接着が損傷しないように慎重に処理されます。印刷は2つのステップで処理され、
- 通常のインクジェット印刷、接着チップのあるスペースを除いて、明瞭に理解できるテキストと
- バーコードまたは2D バーコードのいずれか。ハンドヘルド リーダーまたは固定式スキャナーで半自動で読み取ることができます。
- 一貫性のある連結情報をRFIDチップに書き込む
- 制御目的で、RFIDチップに書き込まれた情報をプリンタで読み取る（書き込み後に読み取り）
分類
チップラベル
チップカードではスマートラベルのカスタマイズが可能です。また、磁気ストライプとRFIDチップの組み合わせも使用され、[4]特にクレジットカードで使用されています。
印刷可能なラベル
シリコン プロセッサに代わる、印刷されたスマート タグは、自ら情報を収集して処理します。ThinFilm Electronicsによる数十年にわたる研究開発の成果は、「印刷されたトランジスタ、1 年間分のバッテリー電力、センサー、小型ディスプレイを組み合わせた多層タグで、当初は生鮮食品や医薬品の温度記録を表示するために使用されます。およそ 3 x 1.5 インチのサイズで、ロールツーロール製造プロセスで挟まれた 5 つの層で構成される ThinFilm ラベルは、情報保存に同社独自の強誘電ポリマー技術を使用しています。非毒性ポリマーのチェーンは、2 つの方向 (バイナリ「0」と「1」を表す) の間で反転でき、不揮発性データを保存できます。」[5]
電子ラベル
ラベルが電子化されると価格は上昇しますが、電子化されたラベルのごくわずかな割合は増加しています。電子ラベルには、非電子ラベルに代わる機能があります。電子版は、何が起こっているかをリアルタイムで知らせることができ、ほとんどがデジタル記録を保存できます。[6]
応用
スマートラベルはパッケージやパレット、その他の輸送コンテナに直接貼り付けられます。製品に直接貼り付けることの重要性は依然として無視できるほどです。
- ラベルのコストのため、複数の製品を集約する場合は正当化されやすい。
- 金属、液体、その他電気的に透明でない製品はすべて電波を反射したり減衰させたりする。
- 取り扱いにより、通常はパッケージが対象となり、未梱包の製品は対象となりません。
使用
スマート ラベルの技術はすべて成熟しており、十分に標準化されています。RFID による最初の技術ブームの後、現在の市場統合は厳しい競争のダーウィニズムを示しています。販売量の増加に伴い、インレイは毎年再設計され、パフォーマンスに新たな拡張機能を備えたリリースが登場しています。ただし、RFID を処理プロセスに統合するには、メリットと労力のバランスを確保するための適切なエンジニアリングが必要です。
2008年、ThinFilm社とPolyera社はスマートラベルの大量生産に向けた提携を発表しました。この提携により、スマートセンサータグなどの印刷統合システムの商用化が近づきました。[7]
参照
参照
- ^ Jakimovski, Predrag (2012). 「スマートラベル用統合センサーを備えた印刷有機 RFID 回路の設計」(PDF)。第 9 回システム、信号、デバイスに関する国際マルチ会議。2018年11 月 26 日閲覧。
- ^ US 7095324、Conwell、Kevin Girard および Adams、Matt、「RF トランスポンダーを備えた改ざん防止スマート ラベル」、2006 年 8 月 22 日公開、Intermec IP Corp. に譲渡。
- ^ US 6753830、Gelbman、Alexander、「電子インクを使用したスマート電子ラベル」、2004 年 6 月 22 日公開、Visible Tech-knowledgy Inc. に譲渡。
- ^ 「RFIDチップ：仕組みと機能」（ドイツ語）。2018年5月1日閲覧。
- ^ 「印刷可能なスマートタグがニンジンをモノのインターネットにリンクさせる可能性」Slashgear、2012年1月25日。 2012年10月31日閲覧。
- ^ 「スマートラベルとは何か」。IDTech。2004年5月24日。 2012年10月31日閲覧。
- ^ 「Thinfilm と Polyera が提携し、印刷 CMOS メモリを市場に投入」 Polyera . 2012 年10 月 31 日閲覧。
