シナール

シナールフォトグラフィーAG
業界	写真
本部	チューリッヒ、スイス
製品	大型ビューカメラ、レンズ、デジタルバック、RAW処理ソフトウェア
Webサイト	sinar.swiss/en/

Sinar Photography AGは、チューリッヒに拠点を置くスイスの企業で、スタジオ、複製、風景、建築の写真撮影に特化した高解像度ビューカメラを製造しています。

Sinar のビューカメラでは、レンズとフィルムバックまたはセンサーバックの両方を任意の方向に回転または直線的に移動できます (上下、左右、前後直線、ピッチヨーチルト回転)。これにより、正確な画像の位置合わせ補正が可能になります。このため、このカメラは、垂直な画像ライン、細かいフォーカス精度、および詳細が求められる広告、文書の複製、製品および建築写真でよく使用されます。

SINARという名前は、2011年4月のプレスリリースの英語版で同社自身によって「静止画、工業、自然、建築、複製写真」と説明されている。^[1]スタジオ、サシェ、科学のSが付いた他のバージョンの名前も使用されました。インドネシア語では、Sinarは英語で「光線」と翻訳されます。

歴史

設立

この事業のルーツは、1865年から1878年までマルセイユで活動していたスイス人写真家カール・アウグスト・コッホ [de]に遡ります。1879年と1892年には、コッホはシャフハウゼンに家族経営の写真スタジオを2つ設立しました。コッホは肖像画、風景、山岳写真家として活躍し、山岳写真のスイス人初代チャンピオンの一人とされていました。1894年から1897年に亡くなるまで、コッホはスイス写真家協会の会長も務めました。

彼の息子ハンス・カールは、1911 年から家族経営の写真スタジオを拡大し、写真機器の小売販売も開始しました。

シナーシステム

1947年、コッホ氏の孫で、大学を卒業した写真家で写真販売員だったカール・ハンス氏が、父ハンス・カール氏の早逝により家業を引き継ぎ、翌年ジナー社を設立した。既存の木製ビューカメラ（大型のコダック3やそれに類似するもの、人気の高いGraphlex Graphic Graphlokシリーズなど）の限界や不正確さ、当時の技術的なカメラ（リンホフ・テヒニカなど）やフィールドカメラの限界に不満を抱いたカール・ハンス氏は、モジュール式カメラを開発し、1947年にジナーカメラの特許を取得した。^[2]彼の主な目的は、高精度で操作が簡単で、簡単に交換できる部品や付属品を備えた大判モノレールカメラシステムを製造することだった。

Sinar システムの汎用性は、部品の互換性と、長年にわたって製造されてきた多数のアクセサリに基づいています。1940 年代に製造された主要コンポーネント (レール、ベローズ、レンズボード、標準) は、現在製造されている Sinar 機器でも使用できます。

1968年、カール・ハンスの息子が家業に入り、同社のカメラ生産はフォイアターレン（チューリッヒ北部）に移されました。

所有権の変更

イエナオプティックは2005年にシナールの過半数の株式（51%）を取得しました。^[3] ライカカメラは2006年にイエナオプティックの株式を購入したと発表しましたが、^[4]年末までに売却はキャンセルされました。^[5]イエナオプティックが中判カメラ市場から撤退したとき、シナールは2009年7月にスピンオフしました。 ^[6]シナールはイエナオプティックから分離した後、2009年10月に事業拠点をチューリッヒに移転しました。

2013年11月26日、ライカカメラAGがシナールフォトグラフィーAGを買収した。^[7]

カメラを見る

Sinar は、多くの最新ビューカメラの各モジュール部品に 5 桁のコードシステムを使用しており、ドット (.) で区切られた 2 つの部分に分かれています。ドットの前の 3 桁はコンポーネントのクラスを示し、ドットの後の 2 桁はコンポーネントの特定のモデルまたはリビジョンを示します。

たとえば、Sinar P、C、F シリーズのビューカメラに使用されるベース 30 cm (12 インチ) モノレールのコードは 422.11 です。422 はクラス (モノレール) を示し、11 は特定のモデル/長さ/仕上げを示します。この場合、42x クラス全体がモノレールとモノレールアクセサリ用に予約されています。ベースモノレールユニット (422.11) には、両端にメス型ネジソケットがあり、それぞれ標準のオス型ネジキャップ (429.11) または延長レール (15 cm (6 インチ) 延長の場合は 421.11、30 cm (12 インチ) 延長の場合は 423.11、45 cm (18 インチ) 延長の場合は 424.11) が取り付けられます。同様に、ロックされていないスタンドがレールの端から滑り落ちるのを防ぐレールキャップは、428.31（雌ねじ）と429.11（雄ねじ）で指定されています。^[8] 1980年代にシステムがP2/C2/F2シリーズに更新されたとき、レールは黒色仕上げになり、422.21（ベースレール）、421.21 / 423.21 / 424.21（延長レール）に再指定され、長さ90cm（35インチ）の両端付き425.21というより長いベースレールが追加されました。^[9]

シナービューカメラを構成する基本的なクラスは以下のとおりです。^[8]

411: レールクランプ
422: ベースモノレール
431/437: フロント標準
433: リア標準
452: ベローズ
461/462: 背面（フィルムホルダー/フォーカシングスクリーン）

注記

^ 30 cm と 15 cm の延長レールで構成されており、一緒に使用することも、別々に使用することもできます。
^ abcdefghijkl このバックはフィルムホルダー/すりガラススクリーンバックのみであり、測光プローブホルダーはありません。
^ abc 8×10 フレームに使用される「特別な」頑丈な標準ベアラー。小型の 4×5 および 5×7 フレームにも使用できます。
^ ab 代わりに 45 cm (18 インチ) 延長レールを使用します。
^ ab 傾きや上昇/下降の動きはありません

コード番号から判断すると、P（「パーフェクション」）、C（「コンビネーション」）、F（「フィールド」）シリーズの主な違いは、提供される前面と背面の規格です。名前が示すように、CシリーズはFシリーズの前面（レンズ）規格とPシリーズの背面（画像）規格を組み合わせています。Fシリーズのカメラを購入した写真家は、規格を変更することで、CシリーズまたはPシリーズのカメラと同等にアップグレードできます。^[14]^{: 8}一般に、Sinarは、さまざまなモジュラービューカメラシリーズと世代間で幅広いコンポーネントの互換性を維持しています。

さらに、特定のサイズにはすべてのシリーズで同じベローズが使用されているため、シリーズ内でフォーマットを変更することも可能です。たとえば、すべての 4×5 カメラに使用されるベローズは 452.11 というコードで表されます。4×5 カメラを 5×7 カメラに変更するには、新しいベローズ (452.17) に加えて、適切なリアスタンダード、フレーム、フィルムホルダーが必要になります。

ノルマ（標準）

1947年に発表され、1969年まで製造されたオリジナルのビューカメラは、Sinar Standard、またはより一般的には、デフォルトの30cmモノレールにラベルが貼られていたことからNormaと呼ばれていました。^[10]フィルムサイズが4×5、5×7、8×10と異なるサイズで販売されました。後のP、C、Fシリーズと同様に、これはSinarが「コンストラクションユニット」と称したモジュラーシステムで、三脚ヘッド（モノレールクランプ）、管状モノレール、フロントおよびリアのスタンダード、スタンダードを接続するベローズなど、交換可能な基本コンポーネントで構成されています。異なるフィルムフォーマットサイズ間の唯一の大きな違いは、ベローズ、リアフレーム、および背面でした。^[15]^{: 22}

カール・コッホは1947年に特許を申請し、フィルムホルダー^[16]、前後のスタンド^[17] 、「光学ベンチ」モノレール^[18]、カメラ本体^[19]の特許を取得しました。他のビューカメラに対するシナーの主な技術的利点は、各スタンドの回転点を各フレームの中央から下部に移動したことです。これにより、より広い範囲の傾斜角度が可能になります。^[20]^{: 27}

シナー社はまた、広角ベローズやモノレール延長部などの追加アクセサリを備えたビューカメラのバージョンをシナーエキスパートとして販売した。^[11]^{: 15}

Pシリーズ

1970年に発表されたシナーPは、従来の中央またはベースの傾斜とは対照的に、非対称の傾斜とスイングを備えていました。^[21]^[22]これにより、軸の鮮明さを失うことなく、迅速かつ正確な設定が可能になりました。

P シリーズには、自動停止式ラックアンドピニオンギアや精密に設計されたクイックフォーマット変更システムなどの機能も導入されており、これにより、写真家はリアスタンダードを完全に分解することなく、4x5/5x7/8x10 フォーマットをすばやく切り替えることができます。これは、共通のリアスタンダードベアラーを使用し、1 つのノブのロックを解除してさまざまなフォーマットのフレームを切り替えることで実現しました。P シリーズに実装されたもう 1 つの新機能は、スイングとティルトを計算する Sinar システムと、Sinar 被写界深度計算機です。特に科学および産業写真の分野では、Sinar P システムの重要な機能は、フィッティングと動作の一部である精密な機械公差です。

バツ

Sinar Xはp2 4×5の低価格な代替品として提供され、同じ範囲の動きが可能でしたが、メーターバックやフィルムフォーマットの変更機能などの他の機能が削除されていました。^[23]

Fシリーズ

F シリーズは軽量版 (「F」は「Field」の略) で、P シリーズほど洗練された機能はありません。重量の違いは大きく、Sinar F 4x5 の重量は約 3.3 kg、Sinar P 4x5 の重量は約 5.9 kg です。

オリジナルのSinar Fは、ブラシ仕上げのアルミニウム製モノレールとその他のアルミニウムのアクセントで簡単に識別できますが、Sinar F1、F2、F3モデルは同じ素材で作られていますが、黒く塗装されています。また、Sinar Fには、F1とF2のゴムコーティングされたノブとは対照的に、硬質プラスチックのノブが付いています。^[24]

Sinar F および F1 モデルには、モノレールを完全には覆わないクリップ式のフロントスタンダード (レンズスタンダード) があります。このスタンダードの利点は、リアスタンダードとは異なり、クランプを緩めてまっすぐ持ち上げることでレールから簡単に取り外すことができ、重量もやや軽いことです。この設計の欠点は、レールのクランプ機構が締めすぎると破損しやすいことです。^[24] Sinar F2 および F3 モデルには、レールを完全に覆う別のフロントスタンダードがあり、すべての Sinar F モデルのリアレールクランプと同様に、ギア式のフォーカス調整も行えます。正しい F2 スタンダードは、リアスタンダードの鏡像であるため、簡単に識別できます。以前の F/F1 フロントスタンダードには、レールの下に薄型の金属ヒンジがあります。^[25]

F2とF3モデルには露出計バックも標準装備されていたが、FとF1モデルではオプションであった。^[25] F3モデルは、さまざまなSinarデジタルレンズとデジタルバックをサポートするデジタル/アナログモデルである。^[26]

Cシリーズ

Sinar の文献に記載されているように、C シリーズは P シリーズと F シリーズを組み合わせたもので、他のカメラと同じモノレールと拡張機能を使用しながら、F シリーズのフロントスタンダードと P シリーズのリアスタンダードを装備しています。

アルピナ / A1

アルピナは1980年代初頭にFシリーズのエントリーレベルの代替品として発売された。Fシリーズと同じアクセサリの多くに対応し、シナーの計算機スケールを使用してFシリーズと同様に機能するが、アルピナは伝統的なシナーの管状モノレールの代わりに押し出し台形モノレールを使用しているため、規格とレールはアルピナ専用である。^[27]このカメラは後にa1と改名され、1990年代に再発売された。^[28]^{: 6}

アクセサリー

Sinar は設立以来、数多くのアクセサリーを製造してきました。

スイングアウトフィルターホルダーにより、偏光フィルターと4×4インチのゲルフィルターを使用することができます。^[20]^{: 28}

調整可能なミラーを使用して画像の表示を最適化する4x5反射アタッチメント。^[29]^：10アダプター（現在は製造中止）がSinarによって製造され、このビューアーをPlaubel、Linhof、Toyo などのさまざまな他のビューカメラに適合させました。

4×5バックの多くは、Graflok、Linhof、Polaroidのフィルムアクセサリーが使用できます。^[20]^{: 29}たとえば、「Norma」に付属している600KMバックは、フレームを取り外すことで、他のメーカーのアクセサリーが使用できるように変更できます。^[11]^{: 7} Zoomシリーズのロールフィルムバックは、6x4.5から6x12のフォーマットの120/220フィルムフォーマットを、優れたフィルム平坦性で使用できます。Zoomフィルムバックの初期バージョンは、国際（Graflok）バックを備えたすべての4x5カメラで使用できます（後期のホルダーには必要なGraflok溝がありません）。^[30]

Sinar LCD シャッターシステムにより、CCD カメラバックのビデオモードでの密度範囲が大幅に拡張され、より広範囲の周囲光でフォーカスできるようになります。このシステムは、RIT によって修正モードで使用され、芸術作品の色素の経年変化分析に適したマルチスペクトル画像を取得しています。

スイスのカメラアクセサリーメーカーであるFobaのアダプターを使用して、Canon および Nikon の一眼レフカメラをカメラバックとして P 規格に統合します。

シナールは、伝統的なリーフシャッターと絞り機構の代わりに、自動シャッターも提供した。これは自動でコッキングするが、シャッター速度の範囲は8秒から1⁄50秒までに限られていた。バルブ、レンズから独立したリアセット絞り、フィルムホルダーを挿入するとプリセットされた絞りまで絞り込む自動絞りもあった。^[20]^{: 28–29}その後のカメラには、電子タイミングシャッターが取り付けられるようになった。^[29]^{: 10}

フィルム面測光プローブとメーター。

ハイエンドのスタジオ環境向けのデジタルバック。

ギャラリー

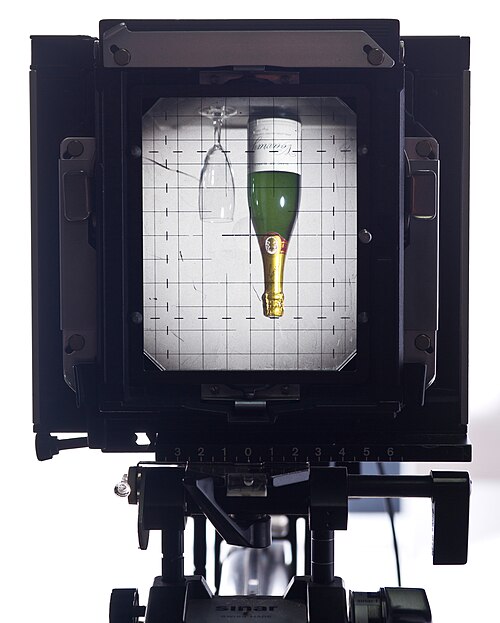

Sinar Fカメラを通して見る

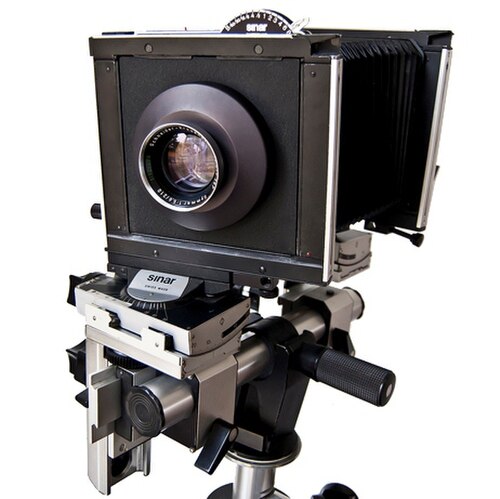

シナーP（4×5インチ）

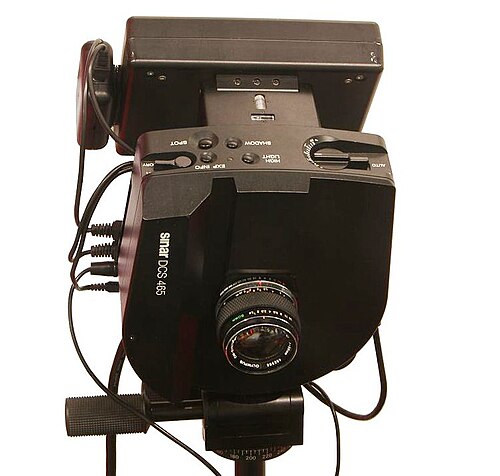

シナー DCS465
33 MP Sinar eVolution 75 中判デジタルバック

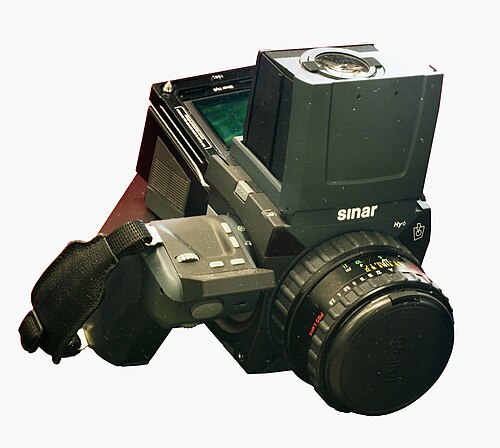

シナーHy6
