視線（建築）

建築において、視線は、舞台、競技場、記念碑などの公共施設の設計において特に重要な考慮事項です。視線は、劇場やスタジアムの設計、道路の交差点のレイアウト、都市計画などの構成を決定します。ロンドンなどの都市では、有名なランドマークの主要な景観を保護するために、視線の範囲内での建設が制限されています^[1]

互いに視線が通っている被写体は相互可視であると言われます。相互可視性とは、離れた場所にいる視聴者が、視界を遮る 地形がなくても互いを見ることができる能力のことです。

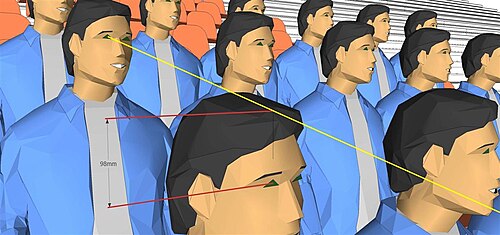

視界が良好であれば、観客は会場のステージや競技場のあらゆるエリアを見ることができます。これを確実にするために、設計者は観客の目からすぐ後ろにいる観客の視界までの垂直距離として定義されるC値を使用します。C値は傾斜、つまり座席の上向きの傾斜によって部分的に決まります。^[2]

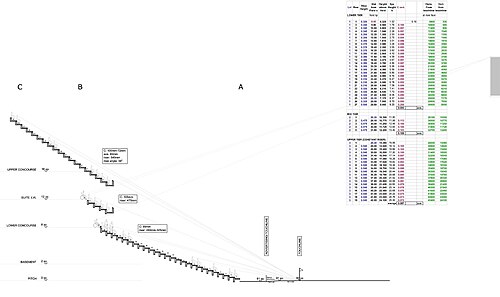

スタジアムのボウルの傾斜は、一定の C 値に基づいている場合、断面で放物線を描きます。曲率はピッチに最も近いところで最大になり、上段に移動するにつれて次第に平坦になります。一般的な規則として、座席ボウルの傾斜または曲線は、C 値が一定であれば、最初の列の座席がサイドラインから離れるにつれて平坦になります。各列ごとに異なるステップの高さを作るのは現実的ではありません。実際には、ボウルの下部にある 4 列または 5 列のセットではライザーの高さは同じで、同じ高さのセット内の列数は上段の列に向かって増えていきます。最上段には、2 つの異なるステップの高さ、または 1 つの異なるステップの高さしか設定できない場合があります。

最下段の座席はタッチラインに対する視野角が非常に平坦であるため、C 値の影響を最も受けやすいです。上段の座席では、競技場の視界にそれほど大きな影響を与えることなく、C 値を下げることができます。

グリーン ガイド (運動場の安全ガイド) の既存の視線の計算式は、グリーン ガイドとも呼ばれる運動場の安全ガイドの視線のセクションに由来しています。これは、英国政府が資金提供している運動場の観客の安全に関するガイド ブックです。グリーン ガイド第 5 版の 109 ページには、グラフィック参照で C 値の場所が示されています。

劇場の視線基準には、ジョン・スコット・ラッセルが1838年に定義し、シカゴのオーディトリアムビルとシンシナティのエメリー劇場で適用された「等音響曲線」 ^{[3] [4] [5]、}各観客が前列の観客の頭の間と前2列目の観客の頭越しに見る交互列視線、各観客がすぐ前列の観客の頭越しに見る次列視線、椅子を多かれ少なかれパフォーマンスに向けること、ピットの指揮者を見ることができること、他の観客を見ることができること、高い舞台装置の上にいる俳優を見ることができること、壁、手すり、柱、天井の張り出し、スピーカー群、またはその他の障害物によって遮られないことなどの基本的な考慮事項が含まれます。視線の設計には、各観客がステージと舞台装置をどの程度見ることができるかという考慮事項が含まれます。たとえば、観客は舞台装置の上部を見ることができるか、また、観客はステージの床全体を見ることができるか、といったことです。視線の設計は、垂直視線と水平視線という 2 つの関連する作業に分かれています。適切な視線の設計には、技術的な問題と美的観点の両方を解決することが含まれます。問題となるのは、観客の感情的な反応です。つまり、演者が観客の注意を引き付けることができるかどうか、観客が「良い」席に座り、チケットの値段が妥当だと感じているかどうか、観客がパフォーマンスの感情的な衝撃を受けているかどうか、そして、観客がその劇場に戻って別のパフォーマンスを見たいと思うかどうかです。建築基準法では、1 列あたりの最大上昇と最小上昇を制限し、1 列あたりの最小幅を制限し、傾斜の曲率を達成するために列から列へのステップ サイズの最大偏差を制限し、視線設計のその他の側面を制限しています。

視線の設計について論じた劇場計画に関する書籍。^{[6] [7] [8]}

観客の目の高さは舞台から800mm以上であることが推奨されています。^[9]しかし、大きな劇場では最前列の目の高さを舞台の高さに合わせても問題ありません。

現代のスタジアムの観客の視界は、構造、コスト、安​​全性を考慮して、座席テラスを必要以上に高くせずに、すべての座席からフィールドが途切れることなくクリアに見えるようにバランスをとるよう、非常に慎重に最適化されています。

これは、座席ボウルの理想的な傾斜または曲率を確保するために、C 値を利用して注意深くモデリングすることで行われます。C 値は、傾斜を急にするか、座席列を焦点から遠ざけることで改善されます。視界が不十分なため、観客はエキサイティングなプレイ中によく見えるように飛び上がります。これは他の人に迷惑であり、喧嘩につながる可能性があり、大勢の観客がいる状況では、安全上の重大な脅威となる可能性があります。テラスまたは列間の最大段差の高さは通常 540 mm に制限されています。これを超える場合は、落下防止のために連続したガードレールが必要です。テラスの段差が 540 mm であっても、多くの観客は不快感を覚え、めまいの影響を感じ始めます。ほとんどの人が不安を感じずに済む理想的な最大テラス段差の高さは 450 mm です。

C 値は、垂直面の視線を考慮します。最前列の観客が、通常は隣接する遠端のコーナー フラッグなど、鋭く横を向く場合、水平面の視線を考慮する必要があります。最前列の端では、観客の片方の目が隣の観客の頭に遮られる可能性があります。これにより、エキサイティングなプレー中に、観客はよりよい視界を得るために席から飛び上がることがあります。すべての最前列の観客が両目でクリアな視界を得るには、平面図で湾曲したスタンドを使用します。また、すでに遠く離れたプレーでは、大きなビデオ スクリーンでゲームをよりよく見ることができるとも言えます。

タッチライン（またはサイドライン）とゴールラインは、スタジアムにおける C 値の焦点ポイントと見なされます。

すべての座席から競技場がはっきりと見えるようにする必要があります。座席エリアから屋根の支柱を完全に排除する必要があります。視線を計算する際には、タッチラインから 5 メートル、ゴールラインの中心から 5 メートル後方のフィールドの周りに高さ 90～100 cm の広告ボードを設置できることに留意する必要があります。FIFA のチケット販売では、すべての座席を評価し、試合の視界が遮られる座席は視界が遮られる座席として分類され、販売されません。多くの場合、これらはピッチに隣接する最初の数席であり、視界が広告看板によって部分的に遮られています。これは、周囲にランニング トラックがあるサッカー スタジアムで特に大きな問題です。これらの座席は布で覆われて試合中は使用されない、またはチケットは料金を払わない観客に発行されます。

• 6 cm 絶対最小
• 9 cm 推奨最小
• 12 cm 最適

観客の視線は、鑑賞会場の設計において重要な要素です。劇場では、座席からの視線をチェックして、視線が遮られているかどうかを判断するアルゴリズムが使用されています。^[10]より優れた方法の開発は、継続的な研究の対象です。2011 年に Yeonhee Kim と Ghang Lee は、3D モデルを作成せずに劇場の初期設計段階で実際の視界領域を導き出すアルゴリズムを発表しました。^[10]このアルゴリズムは、平面図と断面図を使用して観客の視界を分析し、劇場の最前列の座席によって視線が遮られることを考慮していない「視界領域率」アルゴリズムのエラーを解決します。^[10]
