ロータリーディスク シャッターはシャッターの一種です。主に映画用カメラで使用されます。ロータリー シャッターはフィルム ゲートの前で回転する半円形のディスクで、レンズからの光がフィルムに当たるのを交互に許可したり、遮断したりします。
詳細

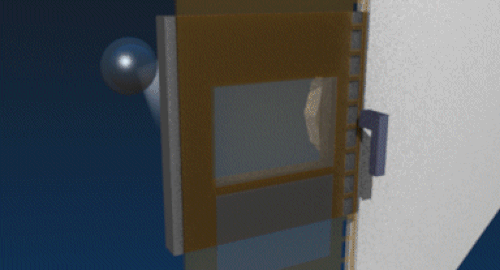

ロータリーシャッターは、フィルム ゲートの前で回転する半円形のディスクで、レンズからの光がフィルムに当たるのを交互に許可したり、光を遮ったりします。光を遮ると、フィルムの露光された部分が送られ、別の未露光のフレームが所定の位置に移動します。次に、回転するディスクがフィルムの新しいフレームを露光します。光に敏感なフィルムの性質上、フィルムがカメラ内を送られるときに光を遮り、画像の「にじみ」を防ぐシャッターが必要です。デジタル センサーにはロータリー シャッターは必要ありませんが、一部のハイエンド デジタル シネマ カメラにはロータリー シャッターが搭載されています。一部のロータリー シャッターはミラー (またはミラー面) を利用しており、シャッターが「閉じた」位置にあるときにレンズからの光がビューイング システムにリダイレクトされるため、カメラ オペレーターはフィルムが捉えたのとまったく同じように画像を表示、フレーミング、フォーカスできます。

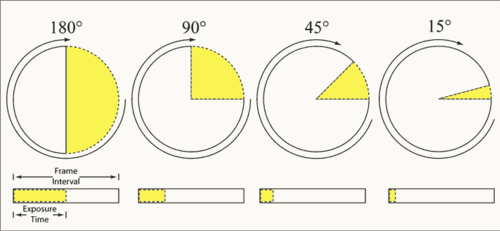

より高度なカメラでは、シャッターの開いている部分を調整できます。このシャッター設定は「シャッター角度」と呼ばれます。シャッター角度を調整すると、各フレーム間隔でフィルムが光にさらされる時間の割合が制御されます。シャッター角度は、フィルムの各フレームが露出される時間に比例します。
- 。
撮影監督がシャッター角度を調整する主な理由は、フィルムの各フレームに記録されるモーション ブラーの量を制御することです。シャッター角度が狭いとモーション ブラーが制限されます。シャッター角度が広いとモーション ブラーが許容されます。180° のシャッター角度が標準と見なされます。
たとえば、24 fpsでは、 「フレーム間隔」の値は 0.04167 秒 ( = 1 / 24 ) になります。1/50 秒の「露出時間」を使用すると、シャッター角度の値は 173° となり、180° (通常のモーション ブラー効果) に非常に近くなります。
タイトシャッターは、アクション映画や戦争映画で人気となっている、途切れ途切れのストップモーションアニメーションのような外観を作り出します。特に、タイトシャッターは、爆発する迫撃砲の土埃など、空気中を飛び交う粒子を捉えるために使用されます。
ほとんどのフィルムカメラでは、レンズを取り外して特別なツールでシャッターを調整することでシャッター角度を変更します。これはカメラの動作中に行うことはできません。Arriflex 435 ES などの一部のカメラでは、撮影中にシャッター角度を変更できます。これは電子シャッターと呼ばれることもあります。電子シャッターは、絞りを変更したり被写界深度に影響を与えたりすることなく、速度ランプによる露出の変化を補正できます。
位相ずれシャッターやフラッターシャッターなど、他のタイプのシャッター調整も可能です。通常、フィルムは光にさらされるたびにゲート内で安定しています。特別なシャッター調整により、カメラ機構が実際にフィルムを次のフレームに移動している間にフィルムを露光することができます。映画「プライベート・ライアン」では、撮影監督のヤヌシュ・カミンスキーがこのようなシャッター調整を使用して、映画に第二次世界大戦のニュース映画のような外観を与えました。以前は、この効果はカメラのフィルム送り機構のタイミングベルトを意図的に誤って調整することによってのみ実現できました。しかし、現在ではいくつかのメーカーがシャッターとフィルム送り機構の位相関係を電子的に制御するアクセサリを提供しています。そのようなデバイスの 1 つが、前述の ARRI 435 シリーズで使用できるタイミング シフト ボックスです。[出典が必要]
電子同等物
多くのビデオカメラには、シャッターを調整する機能も備わっています。ほとんどの場合、カメラには実際の機械式シャッターはありません。代わりに、この調整によって、電子センサーが光を集めて連続する各画像を作成する時間の長さが制御されます。電子カメラはフィルムを機械的に送る必要がないため、連続する各フレームのほぼ全期間にわたってシャッターが開いている可能性があります。1 秒あたり 24 フレームの場合、1 つのフレームをほぼ 1/24 秒間露出させることができ、同期音速のフィルムでは実現できない、より長いモーション ブラーを実現できます。
シャッターを複数フレームにわたって開くことも可能で、360° のシャッター角度で可能な範囲をはるかに超えています。一例として、Sony PD170 ではシャッターを 1/3 秒まで低く設定でき、10 フレームにわたって光を蓄積します (NTSC バージョンのカメラでは 1 秒あたり約 30 フレーム、60 インターレース フィールド、PAL バージョンでは 50 フレームのうち 25 フレームのフレーム レート)。
電子シャッターという用語は、光センサーの露出時間を制御する電子プロセスを説明するためによく使用されます。同じ用語は、フィルムカメラでは、撮影中にシャッター角度を電子的に調整できる機械式ロータリーシャッターを指すためにも使用されます。

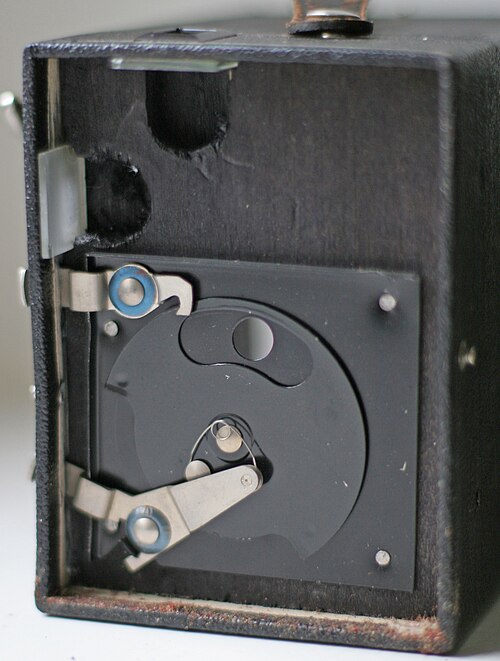

静止カメラの回転シャッター
回転シャッターの大半は当然映画用カメラ (およびプロジェクター) で使用されていますが、このタイプのシャッターを採用した静止画カメラもいくつかありました。特に、Univex MercuryレンジファインダーとOlympus Pen F SLR です。これらのカメラはどちらもハーフ フレーム 35mm カメラ (フレーム サイズ 18 x 24 mm) でした。回転シャッターは、これらのカメラでは非常に簡単に構築でき、正確で信頼性が高いことが証明されました。ただし、Univex の場合、シャッター ディスクを覆うためにカメラの上部に非常に奇妙な「こぶ」ができてしまいました。
