SD 70（爆弾）

70 キロ
タイプ	破片爆弾
原産地	ナチスドイツ
サービス履歴
使用者	ドイツ空軍
戦争	第二次世界大戦
生産履歴
バリエーション	パラシュート
仕様
質量	66 kg (146 ポンド)
長さ	1.09 m (3 フィート 7 インチ)
直径	203 mm（8インチ）
弾頭	ティエヌティーエヌティー
弾頭重量	21 kg (46 ポンド) [1]

SD 70（英語ではSprengbombe Dickwandig 70）は厚壁爆弾であり、第二次世界大戦中にドイツ空軍が使用した破片爆弾である。

2番目に多く使用された爆弾のカテゴリーはSDシリーズで、これは高爆発性の爆弾だが、より厚い薬莢を使用しているため、重量に対する装薬量の比率は総重量の30～40%に過ぎない。一見するとSCシリーズの爆弾と区別がつきにくいが、2つのシリーズは色分けされており、SCシリーズは尾部の縞模様が黄色、SDシリーズは尾部の縞模様が赤色である。このシリーズの爆弾は、SD 1、SD 1 FRZ、SD 2、SD 10 A、SD 10 FRZ、SD 10 C、SD 15、SD 50、SD 70、SD 250、SD 500、SD 1400、およびSD 1700である。爆弾の指定番号の数字は爆弾のおおよその重量に対応していた。^[2]

SDシリーズは主に2つの用途に使用され、その用途は爆弾に取り付けられた信管と付属品の種類によって決まりました。1つ目は瞬間信管を備えた破片爆弾としての使用で、爆弾が地上で爆発するとケースから大きな破片が出て敵の人員を殺し、非装甲車両を破壊するものでした。2つ目は汎用または装甲貫通用としての使用です。この用途では、爆弾に時間遅延信管が取り付けられ、爆弾が目標を貫通した後に爆発し、爆風と破片の組み合わせで目標を破壊しました。^[2]

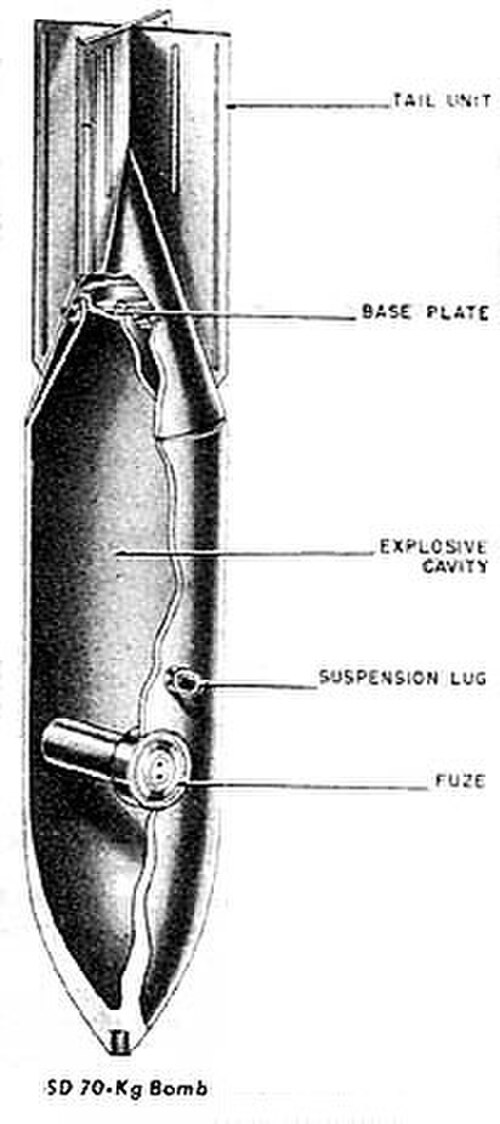

SD 70 の本体は、鋳造および機械加工された一体型の鋼鉄製であった。本体には、水平の運搬用突起のすぐ前に、横方向の信管ポケットが 1 つあった。爆弾の先端の周りには、多くの場合、地面への貫通を防ぐために設計された三角形の断面を持つ金属リングであるコップフリングがあった。コップフリングに加えて、対人用に貫通前に起爆するために61 cm (2 フィート) のディノルト ロッドを追加できた。SD 70 は、ベースから弾薬を充填し、リブ付き尾翼を備えた溶接鋼板テール コーンを取り付けた。SD 70 には、空中炸裂対人用としてパラシュートと時限信管を取り付けることもできた。これを実現するために、尾部ユニットが取り外され、長さ 46 cm (18 インチ)、直径 19.7 cm (7.75 インチ) の金属板シリンダーが爆弾のベースに取り付けられた。このシリンダーには、爆弾の基部に取り付けられた4本の二重シュラウドラインが付いた、1.5メートル（5フィート）四方の赤い格子状パラシュートが入っていた。SD 70は爆弾倉に垂直または水平に吊り下げるか、翼または胴体のハードポイントに水平に取り付けることができた。SD 70は灰色に塗装され、尾部コーンには赤い縞模様が描かれていた。^[1]

• 第二次世界大戦中のドイツの軍用機の兵器一覧

•

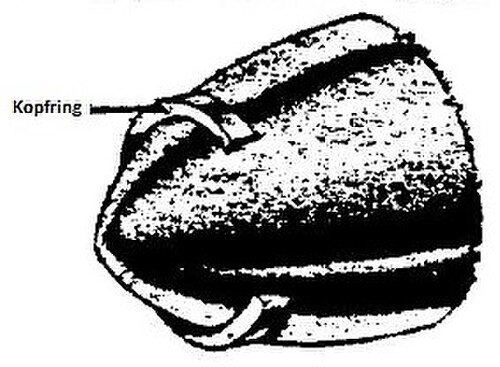

  コップリング。
•
