| SC1200 | |
|---|---|

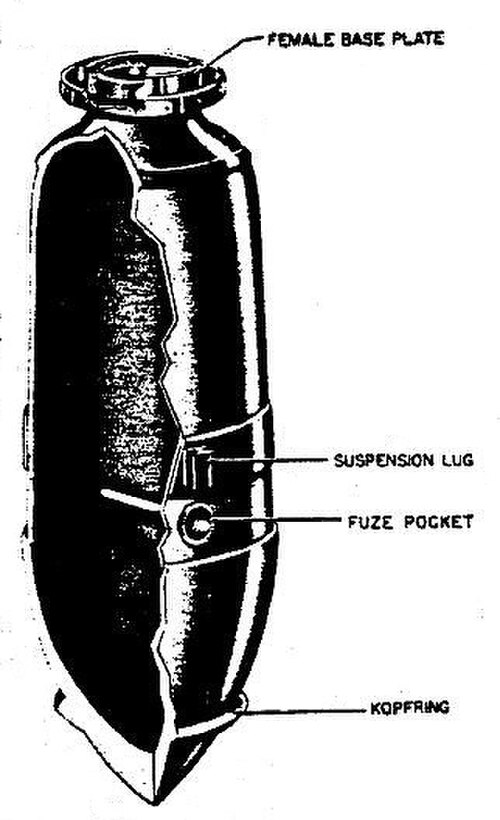

 SC 1200 の尾部なしの断面 | |
| タイプ | 汎用爆弾 |
| 原産地 | ドイツ |
| サービス履歴 | |
| 使用者 | ドイツ空軍 |
| 戦争 | 第二次世界大戦 |
| 仕様 | |
| 質量 | 1,117 kg (2,463 ポンド) |
| 長さ | 2.77 m (9 フィート 1 インチ) |
| 直径 | 650 mm（25.6インチ）[1] |
| 弾頭 | トライアル |
| 弾頭重量 | 631 kg (1,391 ポンド) [1] |
SC 1200（英語ではSprengbombe Cylindrisch）または円筒炸薬爆弾は、第二次世界大戦中にドイツ空軍が使用した汎用爆弾であった。
デザイン
この爆弾は、装甲貫通用の重い鋳鋼製のノーズキャップを備えた引抜鋼製の本体を備えており、構造は先行するSC 1000に類似していた。内部には、15%のRDX、70%のTNT、15%のアルミニウム粉末の混合物であるTrialen 105が充填されていた。高品質のTNTを使用した中央爆発管が爆薬の中央を走り、確実に爆発するようにした。反対側の端にはベースプレートがあり、そのすぐ前でマグネシウム合金の尾部が本体に仮溶接され、尾部取り付けブレースにもボルトで固定されていた。爆弾の先端の周りには、地面への貫通を防いだり、着水時に前進運動を止めるために設計された、断面が三角形の金属リングであるコップフリングがあった。爆弾は取り付けバンドによって航空機に水平に取り付けられ、爆弾倉のH型サスペンションラグから吊り下げられるか、胴体のハードポイントに取り付けられた。[1]
参考文献
- ^ abc 「LUFTWAFFE RESOURCE CENTER」. Warbirds Resource Group . 2018年. 2018年2月27日閲覧。
