振れとは、回転機械システムの不正確さ、特に工具やシャフトが主軸と完全に一直線に回転しない状態を指します。例えば、穴あけ加工では、振れによってドリルが偏心回転（軸からずれた回転）するため、ドリルの公称直径よりも大きな穴が開きます。ベアリングの場合、振れによって機械が振動し、ベアリングへの負荷が増加します。[ 1 ]
振れは動的なものであり、補正することはできません。ドリルチャックなどの回転部品がドリルを中央に保持しない場合、回転するドリルは二次軸を中心に回転します。
完全な位置合わせは不可能であり、必ずある程度の誤差が生じる。

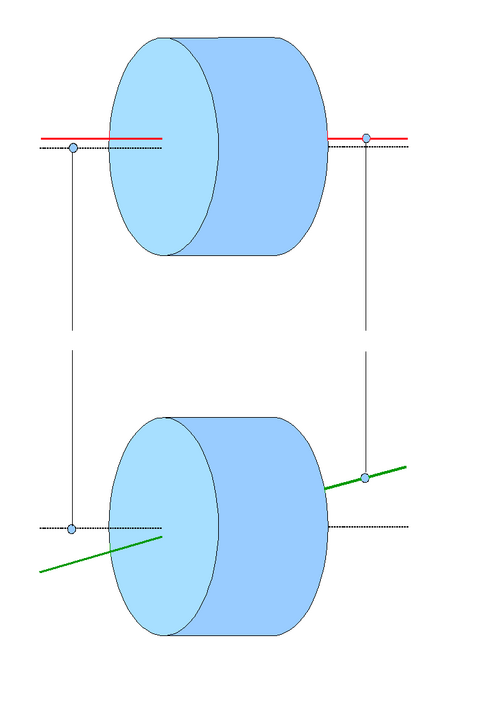

ランアウトには主に2つの形態があります。[ 2 ]
さらに、不規則な振れは、ベアリングの摩耗や表面の粗さが原因で発生し、軸方向振れまたは半径方向振れとして現れる可能性があります。
回転システムには必ず振れが生じ、システムによっては、振れの形態が組み合わさって全体の振れが増加する場合もあれば、相殺されて全体の振れが減少する場合もあります。工具やシャフトのどの点においても、振れが軸方向なのか半径方向なのかを判別することはできません。軸に沿って測定することによってのみ、両者を区別することができます。
ラジアル振れは、回転部品が中心からずれて回転することによって生じる現象で、例えば中心がずれたボールベアリングなどがこれに該当します。つまり、回転する工具やシャフトは、中心軸に沿って回転するのではなく、二次軸を中心に回転することになります。一般的に、切削工具は刃先が切削線と平行であるため、工具先端が常に一直線に保たれる傾向があり、ラジアル振れに対する許容度は高くなります。しかし、回転シャフトは、振れによって重心がずれるため、ラジアル振れに対する許容度が低くなる場合があります。
軸方向振れは、回転部品が軸と平行でないために発生するもので、例えばドリルチャックがドリルを軸と正確に一直線に保持していない場合などが挙げられます。一般的に、切削工具は工具先端が食い込みやすく、振れがさらに大きくなる傾向があるため、軸方向振れに対する許容度が低くなります。一方、シャフトは重心のずれが少ないため、軸方向振れに対する許容度が高くなる場合があります。
通常、振れは、回転部品を回転させながらダイヤルインジケータを押し当てて測定します。インジケータの全移動量（以前は全インジケータ読み取り値または全指示振れ、TIRと呼ばれていました）は、測定点におけるあらゆる回転システムの測定された振れを表す用語であり、あらゆる種類の振れを含みます。[ 3 ]
