ロゼットサンプラー

ロゼットサンプラー（ CTDロゼットまたはカルーセルとも呼ばれる）は、深海で水のサンプルを採取するために使用される装置です。ロゼットサンプラーは、海洋や北米五大湖などの大規模な内陸水域で水質を調査するために使用されます。ロゼットサンプラーは海洋学の重要な機器であり、長年にわたり繰り返し水路測量調査で情報収集に使用されてきました。

説明

ロゼットサンプラーは、12～36本のサンプリングボトルの集合体です。^[1]各ボトルの容量は、最小1.2Lから最大30Lまでです。 ^[1]ボトルは、集合体の中央にある円筒の周りに集まっています。^[1]円筒には、シーバードまたはCTDと呼ばれる感知システムがあります。CTDは「導電率、温度、深度」の略ですが、最新のCTDでは他の変数（水の濁度、溶存酸素濃度、クロロフィル濃度、pHなど）も測定できます。^[2]

この装置はワイヤーロープに取り付けられている。船に搭載されたウインチが、降下中にロープを巻き戻し、上昇中（つまりサンプル採取終了時）にロープを巻き上げる。海洋での作業中、ロゼットサンプラーは、特定の海況に応じて、1〜5mの距離で海底に近づくことができる。^[3]

各サンプリングボトルの開閉は、自動（一定の深さに到達）または手動（オペレーターが遠隔操作）で行うことができます。^[2]

アプリケーション

水のサンプル採取は一般的に化学分析や生態毒性評価に使用されます。^[3]

50メートル以上の深さで水サンプルを採取する場合は、ウィンチェスターサンプラーよりもロゼットサンプラーが適しています。^[3]

CTDロゼットサンプラー

2011 年 6 月、ICESCAPE ミッションで教師がベーリング海峡の海域から CTD ロゼットを回収しています。
研究者は夜間にCTDロゼットを展開します。

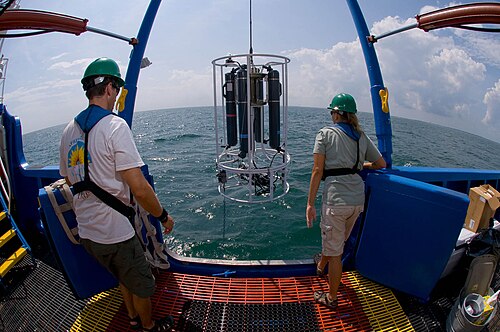

研究者たちは、EPA のボールド研究船から CTD ロゼットが水中に降ろされるのを見守っている。
NOAA 船 PISCES から CTD ロゼットが水面直下まで降ろされます。
技術者は、ニスキン採水器を開いた状態で固定しているケーブルを引き戻して固定し、CTD ロゼットを採水用に準備します。ロゼットが水中にあるとき、船上の誰かが遠隔操作で採水を開始し、ロゼット上部の円形ケーブルホルダーがケーブルを解放し、特定の水深で採水器を 1 つずつ閉じます。
NOAA 船 PISCES の乗組員が大型 CTD ロゼットを回収しました。
研究者たちは、ディープウォーターホライズンの石油流出現場で測定と水のサンプル採取を行うために CTD ロゼットを準備しています。
科学者がニスキンボトルから水を採取し、NOAA の船舶 PISCES の注射器型ろ過容器に直接入れています。
CTD ロゼットは設置準備が整っています。上部にはニスキン採集ボトルが取り付けられ、下部にはCTD 機器とその他の電子センサー (クロロフィル蛍光を測定する蛍光計や濁度を測定する透過率計など) が取り付けられています。
CTD ロゼットは、回収されて船のデッキに運ばれる直前に水面から浮上します。
