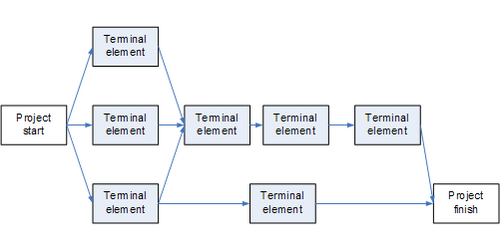

プロジェクトネットワーク図は、プロジェクトの活動が完了する順序を表示するグラフです。作業分解構造から派生したもので、プロジェクトの末端要素はそれらの関係に基づいて順番に編成されます。通常、プロジェクトの時系列を反映するために左から右に描かれます。[1]
テクニック
ノード上のアクティビティ
アクティビティ・オン・ノード（AON）技法では、ノードを使用して個々のプロジェクト活動を表し、パス矢印を使用して活動完了の順序を指定します。[2]ノードには、活動に関連する情報を使用してラベルが付けられます。プロジェクト管理によると、ノードには少なくとも次の情報が表示される必要があります。[3]
- 識別子
- 説明ラベル
- 活動期間
- 早い開始時間
- 早い終了時間
- 開始時間が遅い
- 終了時間が遅い
- アクティビティフロート（スラック）
開始時間と終了時間は、プロジェクトのクリティカル パス
を決定するために使用されます。アクティビティ フロート(余裕時間) は、プロジェクトのクラッシュに使用されます。
その他のテクニック
有効なプロジェクト ネットワークの条件は、循環参照が含まれていないことです。
プロジェクトの依存関係は、先行タスク テーブルで表すこともできます。このような形式は人間による分析には非常に不便ですが、プロジェクト管理ソフトウェアでは、データ入力用にこのようなビューが提供されることがよくあります。
プロジェクト作業の順序を表示および分析する別の方法は、設計構造マトリックスまたは依存関係構造マトリックスです。
参照
参考文献
- ^ 「プロジェクトネットワーク図」。projectauditors.com 。 2014年4月23日閲覧。
- ^ Kramer, SW & Jenkins, JL (2006)。CPM 計算の基本を理解する: スケジュール ソフトウェアは実際に何を伝えているのか? PMI® Global Congress 2006—North America (シアトル、ワシントン州) で発表された論文。ペンシルバニア州ニュータウン スクエア: Project Management Institute。
- ^ ピント、ジェフリー K. (2019).プロジェクト管理: 競争上の優位性の達成 (第 5 版)。ニューヨーク州ニューヨーク州。 316–319ページ。ISBN 978-0-13-473033-2. OCLC 1007502136.
