ピンゲ

ピンゲ（[ˈpɪŋə]、^[a]複数形：Pingen）またはビンゲ（「binger」）は、ドイツ語圏のヨーロッパで、採掘活動によって地形に生じたくさび形、溝形、または漏斗形の窪みに付けられた名前です。^[1]この窪みまたは陥没穴は、地表近くの古い地下鉱山の崩壊によって発生することがよくあります。 ^[2]自然の地形とは異なり、ピンゲは人間の活動の直接的な結果です。^[3]この用語には英語に直接相当するものはありませんが、「mining sink-hole」、「mine slump」、または場合によっては「glory hole」と翻訳される場合があります。

本来の意味では、鉱山用語の「ピンゲ」または「ビンゲ」は、「探鉱」のような意味を持つ「ピンゲン」として知られる活動に由来しています。アウフゲピンター 鉱脈は地表近くの鉱脈です。したがって、ピンゲは原始的な露天掘り鉱山のようなものです。^[4]

その後、この用語は、埋め立てられたり崩壊したりした坑道の上の表面に形成された漏斗状の窪みを指すようになりました。鉱脈採掘では、坑道と坑道は鉱脈の衝突に沿って進み、中世の鉱山と関連した典型的なピンゲンの線(ピンゲンツューゲ)を残しました。この線は、例えばテューリンゲンの森、ハルツ山地上部、エルツ山地、中央ヨーロッパのエシュバイラー地域で今でも見ることができます。

その後、ピンゲという用語は、採掘活動の結果として地形に残されたさまざまな種類の窪みに適用されるようになりました。これには、露天掘り の採掘場によって残された穴や、地下鉱山の上の陥没が含まれます。後者は、活発な採掘の予期しない結果（多くの場合、事故や災害に関連しています）の結果として、または廃坑の上の陥没の結果として発生しました。たとえば、採掘がブロックケービングと呼ばれる方法で行われた場合、 それらは意図的に、そして故意に受け入れられることもありました。

ピンゲンツークは、いくつかのピンゲンが連続して並んだものである。^[5]

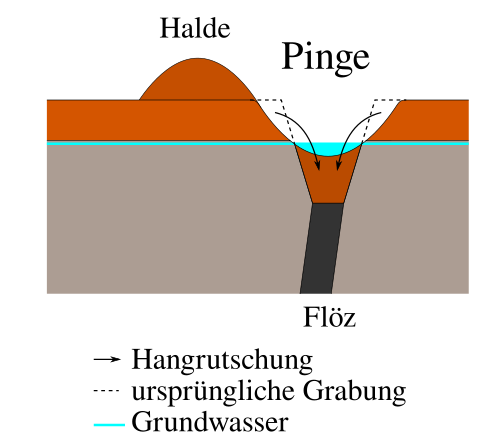

ピンゲはさまざまな原因で発生する。表面採掘が原因となる場合もある。また、浅い深さでの鉱床の採掘とそれに伴う表土の崩壊により地表が陥没することもある。表面採掘によるピンゲは一般的に16世紀から17世紀に発生し、その深さは0.5～1メートルがほとんどである。表土の崩壊により発生するより深いピンゲは18世紀から19世紀に発生した。地表の陥没により発生するピンゲは、通常、リング状のマウンド（ドイツ語：Halde ）に囲まれている。^[6]ピンゲの多くは、長さ250メートル、幅15メートルにも及ぶ溝を形成する。^[7]

当初、鉱石や石炭の採掘は、主な鉱床の露頭の地表近くで行われていました。層状の鉱床の採掘は、鉱夫たちが層に沿ってつるはしやシャベルでくりぬいた、いわゆる「プット」と呼ばれるお椀型の窪みを掘ることで行われました。掘削が地下水位に達すると、地下水が穴に流れ込みました。水の量が多く、排水よりも早く坑道に入り込んだ場合、坑道は地下水で満たされます。さらに悪いことに、水の浸入とそれに伴う土壌の軟化により、側壁の安定性が低下しました。このため、そのような場合には坑道は単に放棄され、少し離れた場所に新しい坑道が掘られました。長年にわたり、これらの窪みは「ピンゲン」になりました。ルール地方南部には、露天掘りによってできたこのような「ピンゲン」が数多くあります。 ^[8]その後の浸食と崩壊により、漏斗状の窪み「ピンゲン」が形成されました。^[7]ピンゲンが露天掘りによって生じた 場所では、廃石を投棄することで小さなリング状の先端が作られることが多かった。

ピンゲンのもう一つの起源は、クーレンバウまたは「ピット採掘」と呼ばれる褐炭採掘方法にあります。 ^{[9]ここでは、}クーレと呼ばれる小さくて四角い露天掘りによって褐炭が採掘されました。1つのピットが枯渇すると、次のピットからの廃棄物で埋められました。このようにして、いくつかの窪みまたはピンゲンの列が作られました。

ピンゲンはまた、地表近くの鉱脈を適切に支えずに採掘することによっても発生する。鉱床が地下採掘によって採掘されると、上壁に沿って圧力と歪みが生じる。時間の経過とともに、上壁は裂け目に沿って鉱山の空洞に滑り込む。ピンゲンは、小さな領域を覆う採掘の陥没穴である。しかし、大深度での大規模採掘によって引き起こされる継続的な大規模な沈下と同様に、地表近くの鉱山の表土は裂け目に沿って一定の間隔で崩壊する。この地層の沈下は、通常、聞こえる採掘衝撃波（ベルクシュラーク）を伴う。ピンゲンの実際の形状は、主に異なる岩層によって決定される。さらに、ピンゲンの形状と外観は、その年齢によって影響を受ける。浅く、表面全体がなだらかな形状であるピンゲンは、通常、鋭い輪郭を持つピンゲンよりも古い。 ^[10]

地表近くの地下空洞がどのくらいの速さで崩壊するかは、さまざまな要因に依存します。重要な基準は、表土の深さと安定性です。^[11]ピンゲの深さは、基本的に、作成された空洞のサイズによって決まります。^[12]トゥンメルバウ（「地下ピット採掘」）として知られる採掘技術のように、より浅い深さでより大きな空洞が作成されると、 ^[9]ピンゲは数メートルの深さになる可能性があります。^[13]この種の採掘による被害は、人口密集地域で発生した場合に特に問題になります。^[12]

シャハトピンゲ（「シャフトピンゲ」）は、古い地上の鉱山の立坑の崩壊によって生じるピンゲの一種です。特に採掘の初期には、非常に多くの小規模な立坑が掘られました。 ^[14]立坑は主に鉱山の木材で覆われていました。まれに、天然石、レンガ、コンクリートがこの目的に使用されました。^[15]これらの井戸がその後放棄された場合、木製のライニングは何年もかけて腐って剥がれ落ち、その後坑道が崩壊し、シャハトピンゲが形成されました。^[14]シャハトピンゲ の直径と深さは、立坑のサイズ、立坑が埋め立てられたかどうか、および埋め立ての質によって異なります。^[16]シャハトピンゲが発生したもう1つの原因は、いわゆるドゥッケルバウ採掘でした。このタイプの採掘では、鉱石が地表からわずか数メートル下で掘り出され、ほとんどの場合、固い岩盤ではなかったため、坑道周辺の表土は通常非常に早く崩壊しました。^[17]

シュトーレンピンゲは、通常地表に近いレベルまたは風化した岩石にある採掘坑道（シュトーレン）の一部が崩壊することによって発生します。シュトーレンピンゲは、典型的な非対称の形状と、掘削によって生じたピンゲンとは異なり、通常は上り坂側でより大きくなっている窪みの形状、およびかなり大きな塚によって簡単に認識できます。^[18]

以下のピンゲンは表土の崩壊によって形成されました。

アルテンベルク（ドイツ）

最初の崩壊は、アルテンベルクの錫鉱山の無秩序な採掘（火入れによる）の結果として、1545年に早くも発生しました。その後、鉱石は固い岩と砕けた岩塊の両方から採掘されました。固い岩への火入れが制御されずに継続された結果、大量の掘削が行われました。しかし、表土の圧力に耐えることができませんでした。1578年、1583年、1587年、1619年にさらに崩壊が発生しましたが、これらが故意に引き起こされたかどうかは明らかではありません。最大の崩壊は1620年1月24日に発生しました。これにより36の坑道が破壊され、表面に2ヘクタールを覆う漏斗状の穴ができました。その後数世紀にわたり、1991年まで「下から」砕けた岩を採掘することで採掘が続けられました。さらに亀裂が生じましたが、当初は無秩序でしたが、後に計画的なものとなりました。その結果、アルテンベルク・ピンゲは深さ150メートル、直径450メートルにまで成長し、錫鉱石の採掘が中止されるまでに12ヘクタールの面積を占めるようになった。今日、グレート・ピンゲはアルテンベルクの町の観光名所の一つであるだけでなく、2006年5月にハノーバー地球科学アカデミーによってドイツで最も重要な77の国立ジオトープの一つに指定された。^[19]

ファルン（スウェーデン）

1687年、グレート・コッパー・マウンテンでの銅採掘が管理されずに行われ、大規模な鉱山崩壊が起きた。その結果できた地下の塊は、現在ではストーラ・シュトーテンと呼ばれ、深さ95メートル、幅350メートルとなっている。^[20]

ファルンの鉱山の全景

ガイヤー（ドイツ）

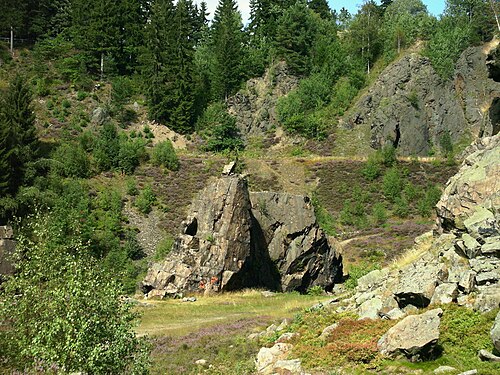

ゲイヤーシェ・ビンゲ（50°37′16″N 12°55′42″E / 50.621108°N 12.928289°E / 50.621108; 12.928289）は、ゲイヤースベルクの丘の下の坑道の過度の採掘によって生じた。1704年、高さ35メートル、麓で幅40メートルの洞窟が掘られた後、最初の大規模な陥没が地上で発生した。その後、1803年まで他の陥没が続いた。最後の壊滅的な崩壊は1803年5月11日に発生した。これにより、地下採掘は中止された。1851年からは、採石会社がビンゲの砕けた岩を採掘した。1935年に採石会社が閉鎖されると、ビンゲは自然保護区となった。現在、深さは50～60メートル、面積は約200メートル×250メートルとなっている。^[21]

プラッテンベルク（チェコ共和国）

プラッテンベルクには、昔の錫鉱山の名残である2 つの有名なピンゲ( 50°23′55″N 12°46′43″E / 50.398689°N 12.778473°E / 50.398689; 12.778473 )があります。アイスピンゲ(「アイスピンゲ」、チェコ語: Ledová Jáma ) は、坑道の崩壊によって形成されました。この天然記念物の名前は、その渓谷のような形状に由来しています。一年中、重く冷たく湿った空気が、幅 1 メートル、深さ 15 〜 20 メートルの裂け目の底まで沈みます。軽くて暖かい空気は、そこを通り抜けることはありません。その結果、一年中、ピンゲには洞窟の氷と雪が横たわっています。 1813年、アイスピングの雪と氷はライプツィヒまで運ばれ、ライプツィヒの戦いで負傷した人々の治療に使われた。隣接するヴォルフピング（「ヴォルフのピング」、チェコ語：Vlčí Jáma ）の出現は、古いヴォルフガング坑の崩壊に遡る。長さ約200メートル、幅最大45メートル、深さ最大25メートルである。^[22]

ザイフェン（ドイツ）

ザイフェンの教会の近くには、古い錫鉱山の上に、深さ34メートルにもなる2つの陥没穴があり、ゲアイリンとノイグルッカー・シュトックヴェルクスピンゲと呼ばれている。これらは、16世紀に放火によって形成されたものと思われる。アルテンベルクと同様に、鉱山の崩壊後も採掘は続けられた。しかし、アルテンベルクと異なり、瓦礫はガントリークレーン（フォアダーブリュッケ）を使用して地表で採掘された。採掘は19世紀に停止した。1934年以来、ゲアイリンには野外ステージがある。（50°38′47″N 13°27′14″E / 50.646266°N 13.453879°E / 50.646266; 13.453879）。^[23]
