ピンインデックス安全システム

ピンインデックス安全システム( PISS ) は、医療用ガスを含んだ高圧ボンベをレギュレーターやその他の利用機器に接続する手段です。バルブとヨークの幾何学的特徴を利用して、誤ったガスの誤使用を防止します。このシステムは、麻酔器、携帯用酸素投与セット、手術で使用する膨張ガスなどに世界中で広く使用されています。

ピンインデックス安全システムは、シリンダーバルブと関連するヨーククランプの間に面シールを使用します。シリンダーバルブ本体の出口ポートの下の特定の位置、ガス混合物に関連する位置に2つの穴があり、ピンセットが一致しないヨークまたは圧力レギュレーターにシリンダーが接続されるのを防ぎます。穴には、穴と正しく位置合わせされた直径4 mm、長さ6 mmのピンが入ります。^[1]

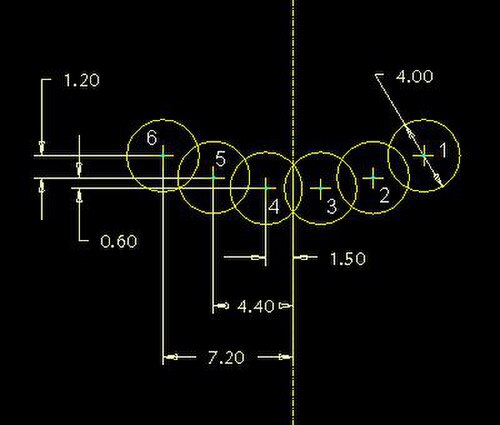

各ガス シリンダーには、それぞれのガス ヨークに適合するピン構成があります。ピン番号については図を参照してください。寸法はミリメートル単位です。

• O ₂ : 2,5 ^{[2] [3] [1]}
• N2O :3,5 [ ₂ ^{] [3] [1} ]
• O ₂とN ₂ Oの混合物（50% / 50%）、一般にエントノックスと呼ばれる：7（中央に1本のピン）
• 空気：1.5 ^{[3] [1]}
• 7%以上のCO ₂とO ₂の混合物_： 1,6 ^[2]
• CO ₂とO ₂の混合物（CO ₂ 濃度7%未満）：2,6 ^[2]
• 彼：ピンなし^[1]
• 酸素と_ヘリウムの混合物（ヘリウム含有量が80%未満）: 2,4 ^[2]
• 80%以上のHeを含むO2とHeの混合物_: ^{4-6 [2]}
• シクロプロパン: 3,6 ^[2]
• エチレン：1,3 ^[2]
• 窒素: 1,4 ^[1]

•
  医療用酸素充填ホイップ用ピンインデックスヨークコネクタ
•
  医療用酸素用ピンインデックスヨークコネクタの詳細
•
  ピンインデックス医療用酸素ボンベバルブ

• 国際規格（ISO）および欧州規格（CEN）

• EN ISO 407 : 小型医療用ガスボンベ - ピンインデックスヨーク型バルブ接続

ピン インデックス システムは、正しいガスが正しいシリンダーに充填され、シリンダーが正しい機器にのみ接続されるように設計された安全システム (PISS) です。シリンダー バルブの穴の位置は、機器に取り付けられたヨークに取り付けられたピンに対応しています。各医療ガスのピンの位置はそれぞれ異なります。間違ったガス シリンダーをヨークに取り付けようとすると、ピンの位置が定まらないため、密閉されません。^{[引用が必要]}

このシステムでは、漏れを防ぐためにヨークとバルブの間にシールが必要です。これはボドックシールと呼ばれ、金属リムで支えられた成形ゴムワッシャー（またはネオプレン）です。 ^[1]

ボドックシールは、麻酔器やガス供給を必要とする医療機器のシリンダーヨークまたはレギュレーターとガスシリンダーとの間の気密性を確保する特殊なワッシャーです。1950 年代にピンインデックス安全システムとともに導入されました。

ガスシリンダーの着脱は、機械的な損傷やガスの圧縮と膨張により、常に摩耗や損傷を招きます。急速に膨張する圧縮ガスの断熱効果により、非常に低い温度が発生する可能性があるため、ネオプレンなどの十分に耐久性があり耐寒性のある素材が必要になります。Bodok シールが導入される前は、従来のファイバー ワッシャーは頻繁に広がって漏れを引き起こしたり、レギュレーターに付着したりしていたため、取り外すにはペンチとかなりの力が必要でした。

Bodok シールは、広がりを防止するために周囲の金属補強リングが付いたネオプレンワッシャーで構成されています。このシールは不燃性で、シリンダー ガスによって加えられる高圧 (シリンダー 1 個あたり約 2,000 psi (140 bar)) に耐えます。

ガスシリンダーを交換するときは、ボドックシールがシリンダーバルブの表面に貼り付いて、新しいシリンダーを取り付けたときに「失われ」てガスの密閉が妨げられないように注意する必要があります。

Bodok シールは、水中ダイビングの応急処置に使用される緊急酸素キットにも使用されていますが、スキューバ シリンダーに使用されるダイビング レギュレーターでは、通常、DIN 477 または CGA 850 ヨーク コネクタを備えた従来のO リングシールが使用されます。

ピンが取り外されたり、損傷したり、腐食したり、余分なワッシャーが使用されたり、またはオリフィスの上に短い面があるバルブでは、ガスシリンダーを逆さまにすることでピンインデックスシステムをバイパスすることができます。シリンダーが間違った色で塗装され、エラーが発生したという報告が1件あります。^{[4] [5] [6] [7]}

サイズE（679リットル）より大きい医療用ガスボンベには、ねじ式コネクタが取り付けられている可能性が高くなります。大型ボンベに使用される接続は、管轄区域によって大きく異なります。そのようなシステムの1つは、米国のCGA継手です。^{[8]欧州には}英国規格（BS）、ドイツ規格（DIN）、フランス規格（AFNOR）の接続があり、日本には日本規格（JIS）があります。

使用していないときにヨークから漏れがないように、空のヨークにブランキングプラグ（ダミーシリンダーヘッド）を挿入することができます。^[9]
