パイロットシュート

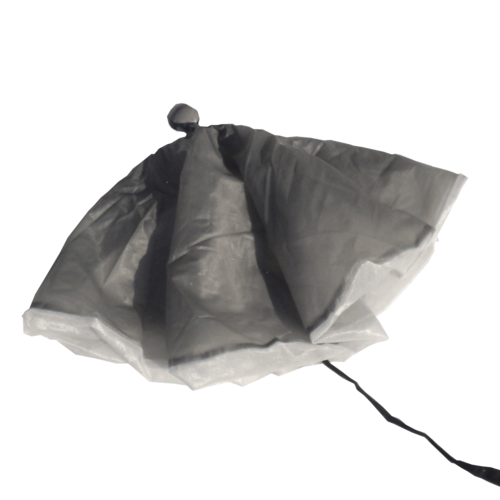

パイロットシュートは、メインパラシュートまたは予備パラシュートを展開するために使用される小さな補助パラシュートです。パイロットシュートは、パラシュートが入っている展開バッグにブライドルで接続されています。パイロットシュートは、現代のすべてのスカイダイビングおよびBASEジャンプ用具の重要なコンポーネントです。パイロットシュートは、NASA のオリオンなどの宇宙船のコンポーネントとしても使用されます。^[1]

展開方法

バネ式

スプリング式パイロットシュートはリップコードと組み合わせて使用されます。^[2]ユーザーがリップコードを引くと、コンテナが開き、内部で圧縮され、内部に大きなバネが装填されたパイロットシュートが飛び出します。スプリング式パイロットシュートは主に予備パラシュートの展開に使用されます。また、スカイダイビングの学生のパラシュート装備のメインパラシュートの展開にもよく使用されます。また、車やB52爆撃機などの飛行機のドラッグパラシュートにもよく使用されます。

引き出し

プルアウト式とスローアウト式のパイロットシュートは構造上は同じであるが、ハンドルとブライドルへの接続と、収納方法が異なっている。プルアウト式では、パイロットシュートはコンテナ内に収納される。起動ハンドルはランヤードに接続され、ランヤードはクロージングピンに接続されている。ランヤードは、ブライドルとの接続点にあるパイロットシュートのベースにも接続されている。ユーザーがハンドルを引くと、クロージングピンが引かれ、コンテナが開く。さらに引き続けると、ユーザーはパイロットシュートをコンテナから気流の中に引き出し、その時点でパイロットシュートが膨張し、メインパラシュートをコンテナから引き出す。^[3]

投げ捨て

スローアウト式パイロットシュートは、現在使用されている最も一般的なタイプです。パイロットシュートは、コンテナの底にあるポーチに収納されています (略して BOC と呼ばれることが多い)。ハンドルはパイロットシュートの頂点に取り付けられています。ユーザーがハンドルをつかんでパイロットシュートを気流に投げ込むと、ブライドルが伸びて閉鎖ピンが引かれ、コンテナが開きます。パイロットシュートが気流に乗り続けると、メインパラシュートが入った展開バッグがコンテナから引き出されます。プルアウト式パイロットシュートとスローアウト式パイロットシュートは、どちらもビル・ブースによって発明されました。^[4]

ドローグ

タンデムシステムで使用されるドローグは、基本的には大型の投げ出し式パイロットシュートですが、ブライドルはリリースシステムによってコンテナに固定されています。ユーザーがドローグを投げると、ドローグが膨張し、ブライドルが伸びます。展開されたドローグにより、タンデムペアの自由落下速度が遅くなります。ユーザーがパラシュートを開くときは、リップコードを引いてブライドルを解放し、ドローグでメインコンテナを開くことができます。

種類

折りたたみ可能

小型で高性能なパラシュートの出現により、パイロットパラシュートをパラシュートの後ろに引きずることで生じる抗力が大きな問題となっています。この抗力を軽減するために、プルアウト式やスローアウト式のパイロットパラシュートデザインには折り畳み式のものがあります。パラシュートが展開すると、パイロットパラシュートの中央を走るキルラインに負荷がかかります。このキルラインはパイロットパラシュートの頂点を引き下げて折り畳み、パラシュートのパラシュートに対する抗力を大幅に軽減します。^[5]

いくつかの設計では、キルラインを固定長のショックコードに置き換えており、パイロットパラシュートが高速で移動しているときにこのショックコードが伸びて、パイロットパラシュートが膨張できるようにする。パイロットが減速すると（たとえば、キャノピーを開いた後）、ショックコードが収縮してパイロットパラシュートが閉じる。これにより、コックされていないパイロットによるパイロットイントウの故障の可能性が回避されるが、作動するにはかなりの対気速度が必要になるという欠点がある。このため、ベースジャンプやバルーンジャンプ、または低速展開のその他のジャンプに使用すると、展開が遅れる可能性がある。また、このタイプは、高荷重で高速移動するキャノピーの後ろで再膨張し始める可能性があり、折り畳み式パイロットパラシュートの有用性が失われる。

ベント

ベースジャンプ用具のパイロットシュートは、通常、スカイダイビング用パイロットシュートよりも大きく、表面に通気孔が付いていることが多い。初期の円形パラシュートの開発に関する研究では、通気孔により安定性が向上し、パラシュートの振動が軽減されることが示された。ベースジャンパーは、頂点通気孔またはリング通気孔付きのパイロットシュートを使用することが多い。^[6]
