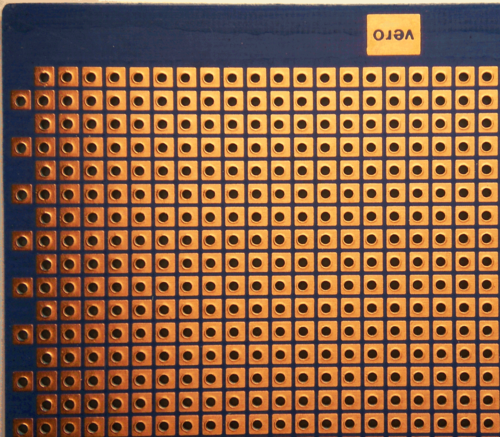

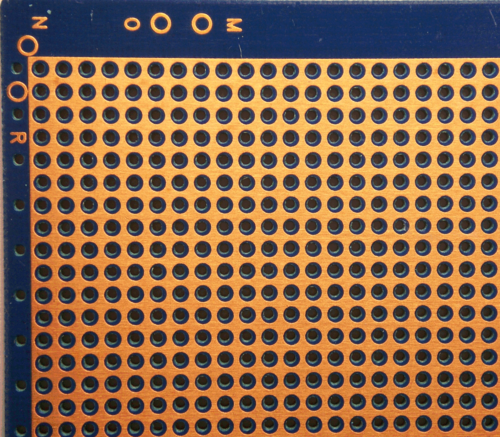

パーフボードは、電子回路のプロトタイプ作成 に使用される材料です。[ 1 ]薄くて硬いシートで、グリッド上に標準間隔で穴があらかじめ開けられています。グリッドは通常、0.1インチ（2.54 mm）間隔の正方形です。[ 2 ]これらの穴は、丸型または正方形の銅パッドで囲まれていますが、パッドのないボードも入手可能です。安価なパーフボードはボードの片面にのみパッドがある場合がありますが、高品質のパーフボードは両面にパッドがあります（スルーホール）。各パッドは電気的に絶縁されているため、製作者はワイヤラッピングまたは小型のポイントツーポイント配線技術を使用してすべての接続を行います。抵抗器、コンデンサ、集積回路などの個別部品は、プロトタイプボードにはんだ付けされます。基板は通常、フェノール樹脂でラミネートされた紙（ FR-2など ）またはガラス繊維強化エポキシラミネート（FR-4）でできています。
0.1インチ（2.54mm ）グリッドシステムは、 DIPパッケージの集積回路やその他多くのスルーホール部品に対応しています。パーフボードは、表面実装デバイスの試作には適していません。
ユニバーサル基板上に回路を構築する前に、部品の配置や接続箇所は通常、紙やソフトウェアツールを用いて詳細に計画されます。しかし、小規模な試作品は、大きめのユニバーサル基板を用いて、その場しのぎで製作されることがよくあります。
プリント基板レイアウト用ソフトウェアは、ユニバーサル基板レイアウトの生成にも使用できる場合が多い。この場合、設計者はすべてのリード線が0.1インチ（2.54mm ）間隔のグリッドの交点にくるように部品を配置する。絶縁電線の場合、複数の重なりがあっても問題にならないため、配線時には2層以上の銅箔層を使用できる。
レイアウトが確定したら、電解コンデンサ、ダイオード、集積回路などの極性部品の向きに注意しながら、部品を所定の位置に半田付けします。次に、レイアウト図に従って電気接続を行います。
一つの考え方では、余分な配線を追加せずにできるだけ多くの接続を行うことを推奨しています。これは、抵抗器やコンデンサなどの既存のリード線を所定の位置に曲げ、余分な長さを切り落とし、必要な電気接続を行うためにリード線をはんだ付けすることによって行われます。一方、別の考え方では、部品の余分なリード線を曲げて配線に使用することを拒否しています。その理由は、そうすると、例えば修理が必要になった場合などに、後で部品を取り外すことが困難または不可能になるからです。
追加の配線を使用する場合、通常はユニバーサル基板の銅面上に配線されます。これは、ストリップボードとは異なり、隣接する穴が接続されておらず、パッド内の唯一の穴が既に部品のリード線で占められているためです。使用される配線は、ベロワイヤー（はんだ付け時に溶けるポリウレタン絶縁体で覆われたエナメル銅線）などの絶縁線から裸銅線まで、個人の好みや、作業場で現在手元にあるものによって様々です。
絶縁電線には、 Kynarや Tefzelなどの耐熱絶縁体を使用した細い単線が好まれます。電線ゲージは通常 24 ～ 30 AWGです。特殊なストリッピングツールを使用すると、細い鋼製の刃にスリットがあり、そこに電線を挿入して引き抜くだけで、きれいに被覆を剥いた端が得られます。この電線は、当初はワイヤラッピング技術による回路組立用に開発されましたが、ユニバーサル基板上の小型ポイントツーポイント配線にも適しています。裸銅線は、回路のグランドなどの電気バスを形成するために複数の接続を統合する場合や、配線をネズミの巣のように配線するのではなく、接続を適切に配線するのに十分なスペースがある場合に役立ちます。
必要に応じて、意図的に半田ブリッジを形成することで、隣接するパッドを接続できます。意図しない短絡を防ぐためには、手と目の協調性に注意が必要です。
ユニバーサル基板上に組み立てられた回路は必ずしも壊れやすいわけではないが、プリント基板に比べて耐衝撃性が低い場合がある。
ユニバーサル基板は、ストリップ基板とは異なり、各パッドが独立しています。ストリップ基板は、銅導体の列で構成され、デフォルトで接続されていますが、必要に応じて銅を削り取ることで、独立したセグメントに分割されます。これは、はんだ付け不要のブレッドボードのデフォルト接続のパターンに似ています。しかし、ユニバーサル基板にはデフォルトの接続がないため、設計者は部品の配置に関してより自由度が高く、ストリップ基板やブレッドボードよりもソフトウェア支援設計に適しています。
