| パウロ・アフォンソ水力発電所 | |
|---|---|

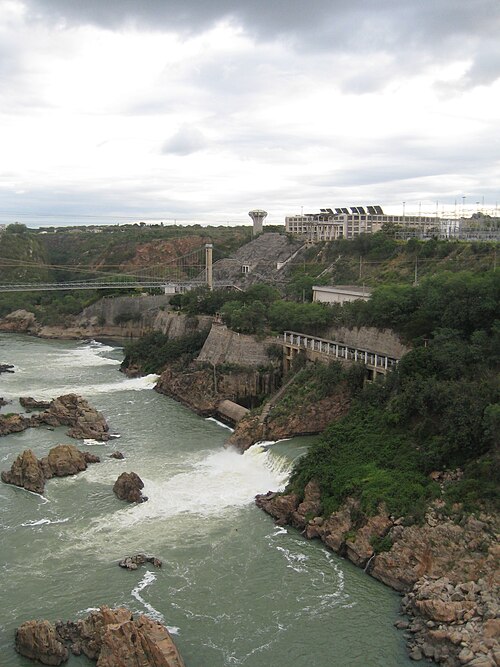

 パウロ・アフォンソ1世、2世、3世の眺め | |
| 国 | ブラジル |
| 位置 | パウロ・アフォンソ |
| 座標 | 南緯9°23′49″ 西経38°12′08″ / 南緯9.39694° 西経38.20222° / -9.39694; -38.20222 |
| 状態 | 運用 |
| 委託日 | 1954–1979 |
| 所有者 | チェスフ |
| 火力発電所 | |
| タービン技術 | 水力発電 |
| 発電 | |
| ユニット運用中 | 23 |
| 銘板容量 | 4,279.6MW（5,739,000馬力） |
| 外部リンク | |
| コモンズ | コモンズの関連メディア |

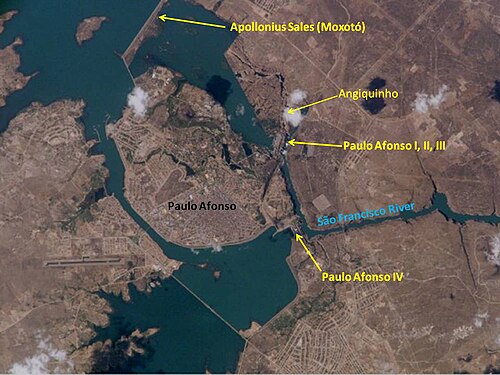

パウロ・アフォンソ水力発電コンプレックス（Complexo Hidrelétrico de Paulo Afonso）は、パウロ・アフォンソ・コンプレックスとも呼ばれ、ブラジルのバイーア州パウロ・アフォンソ市近郊のサン・フランシスコ川に架かる3つのダムと5つの水力 発電所からなるシステムである。このコンプレックスは、パウロ・アフォンソ滝として知られる川の80メートル（260フィート）の自然の裂け目を利用している。1948年から1979年にかけて次々と建設されたダムは、合計23基の発電機を備えたパウロ・アフォンソI、II、III、IV、アポロニウス・サレス（モクソト）発電所を支えており、設備容量は4,279.6メガワット（5,739,000馬力）である。[1]
PA Iはブラジルで建設された最初の大規模発電所であり、この複合施設はブラジルで最もダムが密集した地域を構成しています。[2] [3]この複合施設はブラジル北東部の地域に電力を供給しており、この地域の主な観光名所となっています。[4]
背景と歴史
1913年1月23日、実業家デルミロ・グベイアによって建設された1.1MWのアンギキーニョ水力発電所は、パウロ・アフォンソ滝を電力生産に初めて利用したものであり、ブラジル北東部で最初の水力発電所でした。[3] [5]発電所の建設は、その地域の経済成長を促進することを目的としており、その後すぐにペトロランジア近くの上流に別の水力発電所が建設されました。 1940年代までに、ブラジルの農業省は、半乾燥地域の経済発展のためにサンフランシスコ川を利用することの重要性を認識しました。彼らは川の開発計画を開始し、1945年にサン・フランシスコ水力電力会社（CHESF）が設立されました。 1944年5月23日、パウロ・アフォンソI号の建設が2基の発電機とともに承認されました。労働者と技術者は川の流れを変え、危険な作業環境の中でタービンを現場に運ぶのに苦労した。ブラジル初の地下発電所のためにトンネルと洞窟を掘らなければならなかった。滝付近の川の水深と水量が多かったため、1954年まで水路は変えられなかった。1955年1月15日、ブラジル大統領ジョアン・カフェ・フィリョがPA Iを開所した。[3]これに先立ち、1953年にCHESFはPA Iに3基目の発電所を建設することと、滝沿いのPA Iに隣接する将来のPA II用の地下発電所を掘削することについて政府と交渉した。[3] PA Iの3基目の発電機は1955年9月18日に稼働を開始し、同年にはPA IIの建設も始まった。[6]
1961年までにPA IIは完成し、同年10月24日には最初の発電機が稼働を開始した。PA IIの他の5基の発電機は1962年から1967年12月18日の間に稼働を開始した。 [7] PA IIIの建設は1967年にすぐに始まり、1971年に完了し、最初の発電機が同年10月21日に稼働した。別の発電機は1972年に稼働し、最後の2基は1974年に稼働し、最後の発電機は8月5日に稼働した。 [8] 1971年には、建設は滝から4キロメートル上流にあるアポロニウス・サレス（モクソトー）ダムと発電所に移った。1977年に建設が完了し、その年の4月に4基の発電機が稼働を開始した。[9] 1972年には、滝の南西2キロメートルに最後のダムと発電所であるPA IVの建設が開始された。建設は1979年に完了し、最初の発電機は12月1日に稼働しました。さらに2台の発電機が1980年に稼働し、2台が1981年に稼働し、最後の発電機は1983年5月28日に稼働しました。[10]
ダム建設により1,600ヘクタール（4,000エーカー）の土地が失われ、52,000人が移住を余儀なくされた。[11]
仕様
アポロニオ・セールス（モクソトー）
アポロニオ・サレス・ダムと発電所は、もともとモクソトーと呼ばれていましたが、CHESFの創設者であるアポロニオ・サレスにちなんで改名されました。[12]このダムは、高さ30メートル（98フィート）、長さ2,825メートル（9,268フィート）の岩石と土でできた盛土ダムです。このダムは、表面積100平方キロメートル（39平方マイル）、集水面積63万平方キロメートル（240,000平方マイル）の1,200,000,000立方メートル（970,000エーカーフィート）の容量の貯水池を作り出します。ダムとその貯水池は、主に4km下流のPA I、II、IIIへの水の流れを調整することを目的としています。ダムの西側には、28,000立方メートル/秒（990,000立方フィート/秒）の容量を持つ20門の放水 路があります。発電所はダムの東側、貯水池の岸近くにあり、それぞれカプラン水車を備えた発電機4基を備えています。各発電機の定格出力は100メガワット（130,000馬力）で、総設備容量は400メガワット（540,000馬力）です。[9]
パウロ・アフォンソ1世、2世、3世
デルミロ・グベイア・ダムはパウロ・アフォンソ滝の真上に建っており、パウロ・アフォンソI、II、IIIの滝を支えています。ダムの高さは20メートル（66フィート）、長さは4,707メートル（15,443フィート）で、重力式コンクリート製です。ダムによって形成された貯水池の容量は26,000,000立方メートル（21,000エーカーフィート）、表面積は4.8平方キロメートル（1.9平方マイル）です。ダムには、外側のライニングに1つの非制御放水路と1つの制御放水路があり、滝の前面には4つの制御放水路があります。[6]これらの4つの表面放水路が開いていると、下流に排水され、基本的に滝を再現します。[4]

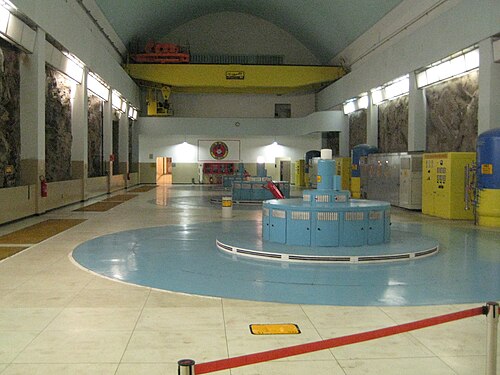

3つの発電所はすべて地下約82メートル（269フィート）にあり、互いに隣接しています。PA Iは中央にあり、長さ60メートル（200フィート）、高さ31メートル（102フィート）、幅15メートル（49フィート）の洞窟に収容されています。フランシス水車を備えた60メガワット（80,000馬力）の発電機3台があり、設備容量は180メガワット（240,000馬力）です。発電機は垂直同期型で、ウェスティングハウス社によって製造されました。タービンはドミニオンエンジニアリングワークス社によって製造されました。[6] PA IIは、長さ104メートル（341フィート）、高さ36メートル（118フィート）、幅18メートル（59フィート）の発電所です。フランシス水車を備えた垂直同期型発電機6台があります。発電機のうち2基は70メガワット（94,000馬力）、1基は75メガワット（101,000馬力）、残りの3基は176メガワット（236,000馬力）で、総設置容量は443メガワット（594,000馬力）MWである。発電機はS.モーガンスミスと日立が製造し、タービンはフォイトが製造した。[7] PA IIIの発電所は、長さ127メートル（417フィート）、高さ46メートル（151フィート）、幅18メートル（59フィート）である。発電所にはシーメンス製の198.55メガワット（266,260馬力）の垂直同期型発電機が4基あり、設置容量は795.2メガワット（1,066,400馬力）である。各発電機はフォイト社製のフランシス水車を使用している。[8]
パウロ・アフォンソ4世
パウロ・アフォンソ・ダムは滝の南西2キロメートルに位置し、高さ35メートル（115フィート）、長さ7,430メートル（24,380フィート）です。このダムは土と岩で埋め立てたタイプですが、発電所の取水口と放水路を含むコンクリート構造物の長さは1,053メートル（3,455フィート）です。放水路は8つの水門で構成され、最大放水量は毎秒10,000立方メートル（350,000立方フィート/秒）です。このダムは、表面積12.9キロメートル（8.0マイル）の1億2,750万立方メートル（103,400エーカーフィート）の貯水池を擁しています。貯水池は、アポロニウス・セールス貯水池の南端近くから始まり、市街地を南に迂回して続く水路から水を受け取ります。 PA IV発電所も地下にあり、長さ210メートル（690フィート）、高さ52メートル（171フィート）、幅24メートル（79フィート）である。発電所には410.4メガワット（550,400馬力）の発電機が6基あり、設備容量は2,462.4メガワット（3,302,100馬力）である。各発電機はシーメンス製のSíncronoVertical型で、フォイト製の垂直軸フランシス水車を使用している。[10]
