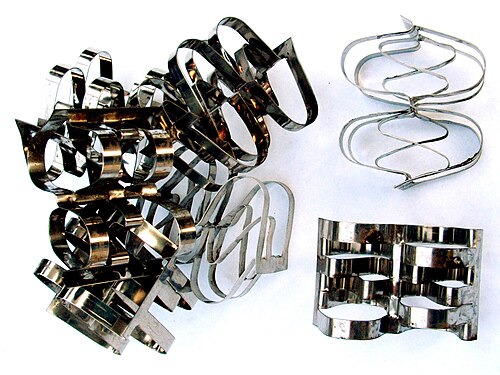

化学プロセスにおいて、充填層とは、充填材が充填された中空の管、パイプ、またはその他の容器のことである。充填層には、ラシヒリングのような小さな粒子がランダムに充填されている場合もあれば、特定の構造を持つ充填材が用いられている場合もある。充填層には、触媒粒子や、ゼオライトペレット、粒状活性炭などの吸着剤が含まれる場合もある。
充填層の目的は、一般的に化学プロセスまたは類似のプロセスにおいて、2つの相間の接触を改善することです。充填層は、化学反応器、蒸留プロセス、またはスクラバーで使用できますが、化学プラントで熱を蓄えるためにも使用されています。この場合、高温ガスは耐火材が充填された容器を通して排出され、充填材が熱くなります。その後、空気またはその他の低温ガスが高温の充填層を通してプラントに戻され、空気またはガスの供給が予熱されます。
吸収、ストリッピング、蒸留などの分離プロセスを実行するために使用される充填層は、充填カラムとして知られています。[ 1 ]特定のタイプのクロマトグラフィーで使用される、充填材で満たされたチューブで構成されるカラムも充填カラムと呼ばれ、その構造は充填層と類似しています。
カラム充填層には、ランダムに充填材を投入してランダム充填層を形成するか、流体が充填層内を複雑な経路で流れるように配置した構造充填材を用いて構造充填層を形成することができます。カラム内では、液体は充填材の表面を濡らす傾向があり、蒸気はこの濡れた表面を通過する際に物質移動が起こります。充填材は、蒸留カラムの分離を改善するために、トレイの代わりに使用できます。充填材は、カラム全体の圧力損失が低いという利点があり（プレートやトレイと比較した場合）、真空下での運転時に有利です。形状の異なる充填材は、表面積と充填材間の空隙が異なります。これらの両方の要因が充填性能に影響を与えます。
充填材の形状や表面積に加えて、性能に影響を与えるもう 1 つの要因は、充填層に入る液体と蒸気の分布です。特定の分離を行うために必要な理論段数は、特定の蒸気対液体比を使用して計算されます。液体と蒸気が充填層に入るときに塔の表面積全体に均等に分布していない場合、液体対蒸気比が正しくなくなり、必要な分離が達成されません。充填材が適切に機能していないように見えます。理論段相当高さ (HETP) は予想よりも大きくなります。問題は充填材自体ではなく、充填層に入る流体の不均一な分布です。これらの塔には、液体を充填材のセクション全体に均等に分配し、物質移動の効率を高めるのに役立つ液体分配器と再分配器が含まれている場合があります。[ 1 ]充填層に供給と還流を導入するために使用される液体分配器の設計は、充填材が最大の効率で機能するために重要です。
充填塔は、各段が個別の気液平衡点を表す従来の段式蒸留とは異なり、連続的な気液平衡曲線を持ちます。しかし、充填塔をモデル化する際には、従来の段式蒸留器と比較した充填塔の分離効率を示すために、理論段数を計算することが有用です。設計においては、まず必要な理論平衡段数を決定し、次に理論平衡段に相当する充填高さ（理論段相当高さ（HETP））も決定します。必要な総充填高さは、理論段数にHETPを乗じた値となります。
充填床反応器は、触媒材料の固定床を含む反応容器であり、化学プロセス産業で広く使用されており、主に不均一な気相触媒反応に用いられています。充填床反応器を使用する利点としては、触媒単位質量あたりの反応物の転化率が高いこと、運転コストが比較的低いこと、連続運転が可能であることなどが挙げられます。欠点としては、充填床全体に温度勾配が存在すること、温度制御が不十分であること、反応器の保守が難しいことなどが挙げられます。[ 2 ]
エルガン方程式は、流体速度、充填材のサイズ、流体の粘度と密度が与えられた場合に、充填層の長さに沿った圧力降下を予測するために使用できます。
エルガン方程式は、地球表面上のシステムには信頼できるが、微小重力下でのシステムの挙動を予測するには信頼できない。現在、国際宇宙ステーションでは、軌道上充填層反応器のデータを収集し、信頼性の高いモデルを開発するための実験が行われている。[ 3 ]
充填層の性能は、充填層を通過する物質の流れに大きく依存し、それは充填材と流れの管理方法に依存します。近赤外線、X線、ガンマ線、電気容量、電気抵抗トモグラフィーなどのトモグラフィー技術は、充填カラム内の液体分布パターンを定量化するために使用されます。トモグラフィー技術の選択は、主な測定対象、充填のランダム性、安全要件、必要なデータ取得速度、および予算に依存します。[ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ]
