PSTricks は、PostScript図面をTeXまたはLaTeXソース コード内に直接組み込むことを可能にするマクロのセットです。これはもともと Timothy Van Zandt によって作成され、近年は Denis Girou、 Sebastian Rahtz 、Herbert Voss (de)によって保守されています。
基本的な使い方
グラフィックスを作成するために使用できるコマンドは多岐にわたります。PSTricks の座標は、次の例 (スケール付き) に示すように、常に括弧で表されます。
\begin { pspicture } (5,5)
%% 赤色の三角形:
\pspolygon [linecolor=red] (1,1)(5,1)(1,4)
%% 緑色のベジェ曲線:
\pscurve [linecolor=green,linewidth=2pt, %
表示ポイント=true](5,5)(3,2)(4,4)(2,3)
%% 半径 1 の青い円:
\pscircle [linecolor=blue,linestyle=dashed] (3,2.5) { 1 }
\end { pspicture }
拡張機能
PSTricks コマンドは低レベルであるため、数学的な組版でよく使用されるさまざまな種類のグラフィックスの作成を容易にするために、多くの LaTeX パッケージが作成されています。
pst-plot は関数グラフを作成するためのコマンドを提供します。
次の例を考えてみましょう。
\begin { pspicture* } (-7,-2)(7,2)
\psaxes [labels=none] (0,0)(-7,-2)(7,2) % 軸を設定します
\psplot [linecolor=blue, linewidth=1.5pt] % % 正弦波をプロットします
{ -7 }{ 7 }{ x 0.01745329252 div sin } % RPN 式に注目してください
\uput [45] (3.1415926,0) { $ \pi $ } % これらはラベルです
\uput [90] (-1.570796,0) { $ - \pi / 2 $ } % \uput は [角度] に配置されたボックスです
\uput [-90] (1.570796,0) { $ \pi / 2 $ } % 相対的に(x,y) 座標
\uput [-135] (-3.1415926,0) { $ - \pi $ } % そしてボックスに {コンテンツ} を配置します
\psline [linewidth=1pt,linecolor=red,linestyle=dotted] % % 赤い点線
(1.57079632,1)(1.57079632,0)
\psline [線幅=1pt、線色=赤、線種=点線] %
(-1.57079632,-1)(-1.57079632,0)
\end { pspicture* }
前の例では、TeX コマンドを画像の要素として使用できることも示されています。PostScript は数学演算にRPNスタイルを使用するため、pst-plot への引数は同じ形式で指定する必要があります。別の方法として、オプションの引数algebraic を使用すると、数式を代数式として記述できます。
pstricks-add はpst-plot を拡張し、極座標グラフも作成できるようにし、RPN の代わりに代数表記法を使用してプロットできるようにします。
pst-math は、ラジアン単位の三角 関数(PostScript はデフォルトで度を使用するため) と双曲三角関数 を提供します。

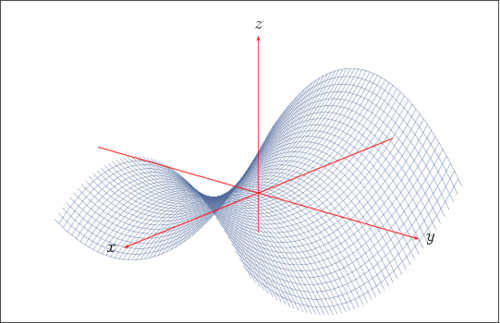

pst-3dplotは次のような 3D グラフィックスを作成するために使用されます。
multido は、繰り返し要素を持つグラフをプログラミングするための基本的なループ機能を提供します。

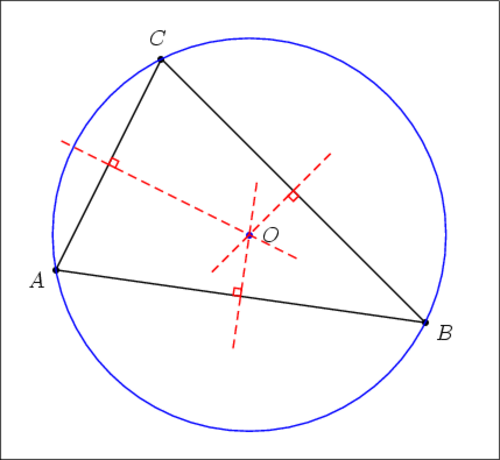

pst-eucl は、幾何学的図面を簡単に作成するためのベータ拡張機能です。
回路図、バーコード、グラフ、ツリーを描画したり、データを視覚化したりする ための拡張機能が他にも多数あります。
互換性
PSTricks は、PostScript 中間体を使用する TeX システムとのみ完全に互換性があります。これには eTeX などが含まれますが、これらに限定されません。ただし、PDF モードで広く使用されている pdfTeX エンジンとは互換性がありません。pdfTeXは現在のほとんどのインストールでデフォルトのエンジンであるため、PSTricks のユーザーは pdfTeX をDVIモードに強制するか、auto-pst-pdf を使用する必要があります。PGF /TikZ は、 pdfTeX と互換性のあるPSTricks の代替です。
