無線ページング コード No. 1 (通常、および以降はPOCSAGと呼びます) は、データをページャに送信するために使用される非同期プロトコルです。通常の名称は、 P ost O ffice C ode S andardisation A dvisory G roupの頭字語です。このグループは、民営化前に英国のほとんどの通信を運用していた英国郵便局の議長の下でコードを開発したグループの名前です。
POCSAG コードが開発され採用される前は、ポケベルではバイナリ ゴレイ コードなどのいくつかのコードのうちの 1 つが使用されていました。
1990 年代には、より高いデータ伝送速度と、ヨーロッパおよびネットワークローミングなどのその他の高度な機能を提供する新しいページング コードが開発されました。
POCSAG コードは、もともと 512 ビット/秒で送信されていました。いわゆるスーパー POCSAG を使用した 1200 ビット/秒または 2400 ビット/秒の高速送信により、先進国では POCSAG がほぼ置き換えられましたが、移行はまだ進行中です。
歴史
1976年、国際技術者グループが集まり、国全体の地域をカバーするページングネットワークである広域ページング用の新しいコードの開発の可能性を探りました。これらの会議は成功し、1981年2月にITU -Rの前身であるCCIR（国際無線諮問委員会）は、このコードを無線ページングコードNo.1（RPC No.1）として承認しました（勧告584）。会議はRHTridgellが議長を務め、英国、ヨーロッパ、日本のページャ製造業者の代表者が出席しました[1]
仕組み
使用される変調方式は、搬送波を± 4.5kHzシフトする周波数シフトキーイング（FSK） です。高周波数は0、低周波数は1を表します。 [2]
±4.5 kHzの周波数シフトは、25 kHz のチャネル間隔とともに使用され、「ワイドバンド」と呼ばれます。一部の管轄区域では、すべてのシステムを 12.5 kHz チャネルと ±2.5 kHz の周波数シフトを使用する「ナローバンド」構成に移行することを義務付けています (たとえば、米国連邦通信委員会(FCC) は、この移行を 2013 年までに完了することを義務付けています)。[3]
多くの場合、単一の伝送チャネルには、複数のレートでのデータ ブロックが含まれます。
送信には、コードワードと呼ばれる 32 ビットのブロックが使用されます。各コードワードには、21 ビットの情報 (ビット 31 から 11)、10 ビットのエラー訂正コード(ビット 10 から 1)、および偶数パリティ ビット (ビット 0) が含まれます。ビット 31 から 1 は、バイナリ BCH コード(31、21) です。エラー訂正コードには 6 ビットのハミング距離があります。つまり、各 31 ビット コードワードは、他のすべてのコードワードと少なくとも 6 ビット異なります。その結果、コードはコードワード内の最大 2 つのエラーを検出して訂正できます。
BCH(31,21)コードの生成多項式g ( x )は[4]である。
コードワードはアドレスまたはデータのいずれかで、最初に送信されるビット 31 で示されます。アドレス コードワードには、18 ビットのアドレス (ビット 30 から 13) と 2 つの機能ビット (12 と 11) が含まれます。各データ コードワードには、20 ビットのデータ (ビット 30 から 11) が含まれます。
コードワードは、標準で 0x7CD215D8 として定義されている同期コードワードと、それに続くアドレスまたはデータである 16 個のペイロード コードワードで構成されるバッチで送信されます。未使用のコードワードには、アイドル値 0x7A89C197 が埋め込まれます。
アドレス（RIC - 無線識別コードまたはCAPコード- チャネルアクセスプロトコルコードとも呼ばれる）[5]は18ビットで送信されますが、実際のアドレスは21ビット長です。残りの3ビットは、バッチ内の8組のコードワードのどれでアドレスが送信されたかによって決まります。この戦略により、受信機は自分に適用されるペアだけをリッスンすればよいため、かなりの割合の時間で電源をオフにすることができ、バッテリー電力を大幅に節約できます。
データのバーストの前には、常に 1 と 0 が交互に含まれる少なくとも 576 ビットのデータのプリアンブルがあり、これにより受信機は信号に同期することができ、また、受信機を大部分の時間オフにすることができるもう 1 つのメカニズムでもあります。
メッセージはアドレス コードワードで始まり、その後にいくつかのデータ コードワードが続き、別のアドレス、同期、またはアイドル コードワードが送信されるまで続きます。データ ビットが抽出されると、2 つの形式のいずれかになります。
メッセージ形式
データ メッセージには 2 つのメッセージ コーディング形式があります。数値メッセージは 4 ビットBCD値として送信され、英数字メッセージは 7 ビットASCIIとして送信されます。7 ビット ASCII は一般に「アルファ ページング」と呼ばれ、4 ビット BCD は一般に「数値ページング」と呼ばれます。
数値ページング
BCD エンコーディングは、4 ビットの BCD シンボル 5 をコードワードとしてビット 30 ～ 11 にパックします。
最上位ニブル (ビット 30、29、28、27) は、BCD コード化された数値データの左端 (または最上位) です。
各ニブルの 9 を超える値 (つまり 0xA から 0xF) は次のようにエンコードされます。
- 0xA 予約済み（アドレス拡張に使用される可能性あり）
- 0xB 文字 U (緊急)
- 0xC " "、スペース（空白）
- 0xD "-"、ハイフン（またはダッシュ）
- 0xE ")"、右括弧
- 0xF "(", 左括弧
BCD メッセージは、コードワードを埋めるために末尾に 0xC が埋め込まれたスペースです。POCSAG ではメッセージの長さに制限はありませんが、特定のポケットベルでは当然ながらディスプレイに表示される文字数が固定されています。
テキストページング
英数字メッセージは、メッセージ コードワードの 20 ビット データ領域 (ビット 30 ～ 11) にパックされた 7 ビット ASCII 文字でエンコードされます。7 ビット文字 3 つが 20 ビットではなく 21 ビットであることと、標準の設計者が送信時間を無駄にしたくなかったことから、ASCII メッセージの最初の 20 ビットを最初のコードワードにパックし、メッセージの次の 20 ビットを次のコードワードにパックするという方法を選択しました。
これは、境界上にあるメッセージの 7 ビット ASCII 文字が 2 つのコード ワードに分割されること、および特定のアルファ メッセージ コード ワード内の文字境界の配置がメッセージのコード ワードによって異なることを意味します。この副次的な利点は、複数の POCSAG パケットにまたがるメッセージの エラー訂正コードの信頼性がわずかに向上することです。
コードワード内では、7 ビット文字が左から右 ( MSBからLSB ) にパックされます。ASCII 文字の LSB (コードワード内の MSB) は、標準の ASCII 送信規則に従って最初に送信されるため、コードワード内のビットとして見ると、文字はビット反転されます。
国内での実施
ヨーロッパ
英国では、ほとんどのポケベル送信は5つのバンドで行われ、
周波数 466.075 MHz は以前は Hutchison Paging によって使用されていましたが、このネットワークは 2000 年に閉鎖されました。この周波数は現在もページング用に予約されていますが、使用されていません。
ドイツでは、よく知られているトランスミッションは
- 173 MHz 範囲 (消防署、救助)
- 439.9875 MHz (アマチュア無線ポケットベルネットワーク)
- 144.8625 MHz (ドイツ・ルクセンブルク国境地域のアマチュア無線ポケットベルネットワークVHF)
- 466.075 MHz（eメッセージによる全国公衆ページング）

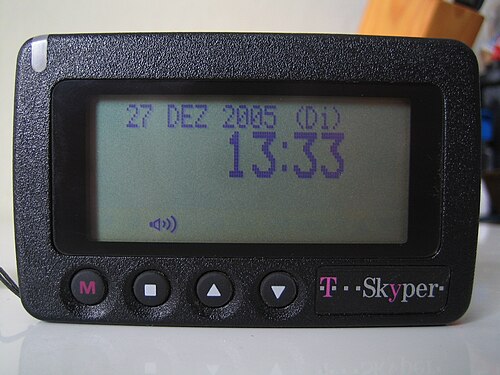

- 465.970 MHz (POCSAG サービス Skyper の旧周波数と同じ)
- 448.425 MHz (全国消防署、救助用メール（e*Bos という名称）、POCSAG サービス Telmi の旧周波数)
他の VHF/UHF 帯域でもライセンス ページングは可能です。
スペインでは、テレフォニカ・メンサテルが全国サービスを提供していたが、2012年にネットワークが閉鎖された。
「Minicall」として販売されている スウェーデンのポケベルネットワークは、POCSAG としてエンコードされ、次の周波数で放送されます。
- 169.800 MHz
- 161.4375 MHz
スイスでは以下の周波数が使用されています。
- テレページ F1: 147,400 MHz (512ビット/秒)
- テレページ F2: 147,375 MHz (1200 ビット/秒)
- テレページ F3: 147,325 MHz (1200 ビット/秒)
- テレページ F4: 147,300 MHz (1200 ビット/秒)
- シカン: 169,500 MHz
ベルギーのPOCSAG は、ASTRID ネットワーク上のページングに使用されます。
- 169.625 MHz: POCSAG 2400 (消防署、救助)
イタリアでは、26.225～26.935 MHz 帯域 (AM/FM、奇数周波数ステップ) および 40.0125～40.0875 MHz (25 kHz ステップ) がローカル ページャーに使用できます。これらの周波数は、音声ページングを含むオンサイト病院ページング システムによく使用されます。26 MHz および 27 MHz 帯域での POCSAG の使用は、ヨーロッパの複数のリスナーによって記録されており、具体的には周波数 26.350 MHz、26.500 MHz、26.705 MHz、26.725 MHz、26.755 MHz、27.005 MHz、27.007 MHz、27.255 MHz です (米国でのページングでの 27.255 MHz の合法的な使用については、下記の注記を参照してください)。 27.255MHzで動作する米国仕様のページングシステムは、イタリアやその他のヨーロッパ諸国で販売されているようです。
かつての独占事業者 SIP (後に TIM に改名) は、Teledrin と呼ばれるポケベル サービスに次の周波数を使用していました。
- 161.175 MHz (トーン/音声のみおよび数字ポケットベル用、おそらく英数字ポケットベル用)
- 466.075 MHz (TACS 電話システムの狭い周波数を使用する、トーン/音声のみ、数字および英数字のページャー用)
フランスでは、POCSAG は E*Message によって AlphaPage ネットワーク経由で 466 MHz 周波数で運用されています。
- 466.025 MHz
- 466.050 MHz
- 466.075 MHz
- 466.175 MHz
- 466.20625 MHz
- 466.23125 MHz
アメリカ大陸
アメリカ合衆国
- POCSAG は、ページング用に予約されているどの周波数でも使用できます。一部の地域では、これらの周波数は、陸上移動音声およびデータ通信 (通常は FCC の免除による) などの他の目的に使用できます。35、43、152、157、および 454 MHz の帯域は、もともと米国の改良移動電話サービス無線電話「自動車電話」サービスに割り当てられていました。IMTS サービスの廃止に伴い、これらの周波数帯域はページングなどの他のサービスに再割り当てされました。26.995 MHz、27.045 MHz、27.095 MHz、27.145 MHz、27.195 MHz、および 27.255 MHz の周波数にはライセンスは必要ありません。 27.255 MHz で使用され、高電力使用が認可されています (他の 26-28 MHz 周波数の 4 ワットの電力制限と比較して 25 ワットの電力制限) が、CB 無線チャネル 23 と共有されており、CB 無線送信からの干渉からは保護されていません。FCC 規則のパート 95、サブパート C セクション 95.731、95.763、95.767、95.771、および 95.773 を参照してください。参照: 47 CFR 95.701 から 47 CFR 95.899) ライセンスフリーのMURS無線サービス (FCC 規則のパート 95、サブパート J セクション 95.2701 から 95.3099 を参照してください。参照: 47 CFR 95.2701 から 47 CFR 95.3099)。
- 26.9950 FCC 規則のパート 95 で認可されています。4 ワットの電力制限。R/C、データ リンク、テレメトリ システムと共有されます。
- 27.0450 FCC 規則のパート 95 で認可されています。4 ワットの電力制限。R/C、データ リンク、テレメトリ システムと共有されます。
- 27.0950 FCC 規則のパート 95 で認可されています。4 ワットの電力制限。R/C、データ リンク、テレメトリ システムと共有されます。
- 27.1450 FCC 規則のパート 95 で認可されています。4 ワットの電力制限。R/C、データ リンク、テレメトリ システムと共有されます。
- 27.1950 FCC 規則のパート 95 で認可。4 ワットの電力制限。R/C、データ リンク、テレメトリ システムと共有。
- 27.2550 FCC 規則のパート 95 で認可されています。電力制限は 25 ワットです。市民バンド無線サービス、R/C、テレメトリと共有されます。
- 35.2200～35.6600（40kHzステップ）
- 43.2200～43.6600（40kHzステップ）
- 151.8200 FCC 規則のパート 95 で認可されています。電力制限は 2 ワットです。ライセンスのない他の MURS 音声およびデータ ユーザーと共有されます。
- 151.8800 FCC 規則のパート 95 で認可されています。電力制限は 2 ワットです。他の無認可の MURS 音声およびデータ ユーザーと共有されます。
- 151.9400 FCC 規則のパート 95 で認可されています。電力制限は 2 ワットです。他の無認可の MURS 音声およびデータ ユーザーと共有されます。
- 154.5700 FCC 規則のパート 95 で認可されています。電力制限は 2 ワットです。他の無認可の MURS 音声およびデータ ユーザーと共有されます。
- 154.6000 FCC 規則のパート 95 で認可されています。電力制限は 2 ワットです。ライセンスのない他の MURS 音声およびデータ ユーザーと共有されます。
- 152.0075 医療呼び出し
- 152.0300～152.8100（30kHzステップ） - 一部の都市では陸上移動と共有
- 157.4500 医療呼び出し
- 157.7700～158.7000（30kHzステップ） - 一部の都市では陸上移動と共有
- 163.2500 医療呼び出し

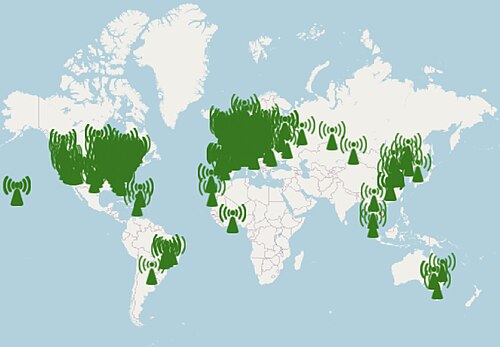

- 439.9875 アマチュア無線（ハム）ページングサービス（DAPNETを参照）
- 454.0125～454.5000（12.5 kHz ステップ） - 一部の都市では陸上移動と共有
- 462.7500 ～ 462.9250 (25 kHz ステップ) - 低電力陸上移動サービスと共有
- 465.0000
- 467.7500 ～ 467.9250 (25 kHz ステップ) - ローカル ページング - 低電力陸上移動サービスと共有
- 929.0125～929.9875（12.5kHzステップ）
- 931.0125～931.9875（12.5kHzステップ）
[6]
上記のバンドに加えて、ページングは、FCC 規則のパート 90 で認可されている陸上移動バンドの任意の周波数で認可される場合があります。これには、72 ～ 76 MHz バンドの周波数、通常の 30.56 ～ 49.58 MHz、150.775 ～ 162.000 MHz VHF バンド、および 450 ～ 470 MHz バンド (さらに、一部の都市では 421 ～ 430 または 470 ～ 512 MHz) が含まれます。周波数スペクトルが混雑している大都市圏では、ページング サービスは陸上移動局と同じ周波数を共有するか、隣接チャネルで動作することがよくあります。たとえば、デパートでは、462.7625 MHz でハンドヘルド トランシーバーを運用している一方で、同じ都市で 462.7500 MHz および/または 462.7750 MHz に高出力ページャ送信機が設置されている場合があります。あるいは、レストランでは、テーブルの準備ができたことを顧客に知らせるために 467.7500 MHz を使用し (いわゆる「コースター ポケベル」を使用)、近くのデパートでは店内通信に 467.7500 MHz を使用します。これらの例の両方で、デパートはCTCSSやDCSなどのスケルチ システムを使用する必要があります。
米国の多くの地域では、これらの周波数はページングに加えて陸上移動 (双方向) 無線通信サービスにも使用されています。VHF (152/157-158 MHz) および UHF (454/459 MHz) 周波数は、ページングと陸上移動通信の混合によく使用されます。VHF 低帯域 (35/43 MHz) 周波数は主に地元の病院のページングに使用され、多くの地域ではまったく使用されていません。
メキシコ
- 931.4375 MHz; (UHF) (スカイテル)
- 931.9375 MHz; (UHF) (スカイテル)
コロンビア
- 929.9375 MHz
- 138～174MHz
- 406～512MHz
- 929～932MHz
アジア太平洋
オーストラリアでは、病院、ホテル、その他の施設などのローカルな呼び出しに、また消防署（ビクトリア州消防局など）や救急車 の緊急通信システムとして、次の周波数を使用しています。
- 148.3375 MHz (VHF)
- 450.375 MHz (UHF)
- 450.325 MHz (UHF)
- 148.6625 MHz (VHF) 南オーストラリアの病院呼び出しネットワーク
商用ネットワークなどの広域ページング用のその他のページング システムはライセンスされており、VHF/UHF 帯域のどこでも動作します。
