PDMS スタンプは、シリコーンであるポリジメチルシロキサン (PDMS)の断片で、通常はマスター型に対してパターン化され、ソフト リソグラフィーで使用されるレリーフ パターンを形成します。この PDMS スタンプは、マイクロコンタクト プリンティングなどの技術用のレリーフ サーフェスとして現在の形式で使用できますが、チューブで外部ソースに接続して、液体をその表面のチャネルに通過させることもできます。この 2 番目のケースでは、多くの場合、表面にラミネートされ、その表面で化学反応を実行して、表面に PDMS スタンプのパターンを生成できます。または、PDMS スタンプを 2 番目の PDMS 片にラミネートして、封じ込められたデバイスを形成することもできます。PDMS をナノメートル解像度でパターン化することは可能です。
PDMSスタンプはResearch Micro Stampsなどの商業ソースから入手できます。[1]
基本的なセットアップを変更して、少量でのアッセイなどのさまざまなタスクを実行するための多くの技術が開発されています。これらの種類のデバイスは、マイクロ流体デバイスと呼ばれることがよくあります。これらのデバイスは寸法が小さいため、流れは乱流ではなく層流であり、多くの有用な特性をもたらしますが、これにより流体ストリームの混合能力が低下します。
多重化のためのPDMSスタンプの新しいコンセプト:マクロスタンプ
バイオメディカル用途のマイクロコンタクトプリンティングの主な欠点は、1つのスタンプで異なる分子を印刷できないことです。1つのステップで異なる(バイオ)分子を印刷するために、新しい概念が提案されています。マクロスタンプ[2]です。これはドットで構成されたスタンプです。ドット間のスペースは、マイクロプレートのウェル間のスペースに対応します。次に、1つのステップで異なる分子をインクで塗り、乾燥させ、印刷することができます。
-

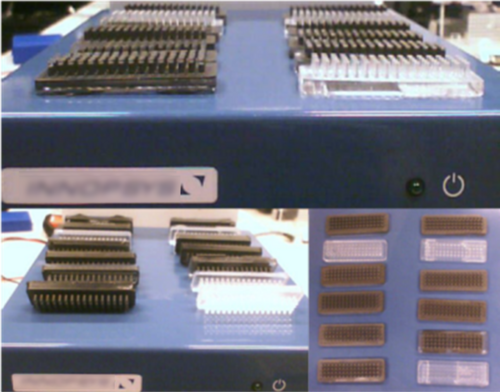

マクロスタンプと磁気マクロスタンプの例
新しいPDMSスタンプ:磁気スタンプ
印刷段階で均一な圧力をかけるために、磁力が使用されます。そのために、PDMS の 2 番目の層に鉄粉を注入することで、スタンプは磁場に敏感になります。この力は、ナノ パターンとマイクロ パターンに合わせて調整できます。[3]完全に自動化されたマイクロ コンタクト プリンティング装置が開発されました。これは、ロード、インク付け、乾燥、印刷、位置合わせ、クリーニング、アンロードというマイクロ コンタクト プリンティング プロセスのステップで構成されています。ピペッティング モジュールを使用して、エタノールなどの液体を数滴滴下します。[4]この装置は InnoSTAMP40 と名付けられています。[5]
-
磁気スタンプを製造するためのプロトコル
-
磁場アシストマイクロコンタクトプリンティングの説明
参考文献
- ^ 「マイクロスタンプの研究」。
- ^ Helene LALO、Jean-Christophe Cau、Christophe Thibault、Nathalie Marsaud、Childerick Severac、Christophe Vieu、「PDMS マクロスタンプを使用したワンステップでのマイクロスケールの複数生体分子印刷」、Microelectronic Engineering、第 86 巻、第 4 ~ 6 号、2009 年 4 ~ 6 月、1428 ~ 1430 ページ
- ^ Jean-Christophe Cau、Lafforgue Ludovic、Nogues Marie、Lagraulet Adriana、Paveau Vincent、「磁場支援型マイクロコンタクトプリンティング:完全に自動化され調整されたプロセスの新しい概念」、Microelectronic Engineering、第 110 巻、2013 年 10 月、207 ~ 214 ページ|DOI: 10.1016/j.mee.2013.03.164
- ^ 「溶剤媒介ソフトリソグラフィーによる 100 nm 未満のナノ粒子の転写印刷」、Aline Cerf、Christophe Vieu、「コロイドと表面 A: 物理化学と工学の側面」、第 342 巻、第 1 ~ 3 号、2009 年 6 月 15 日、136 ~ 140 ページ
- ^ InnoSTAMP40、イノプシス
