P-3レーダー

P-3レーダー

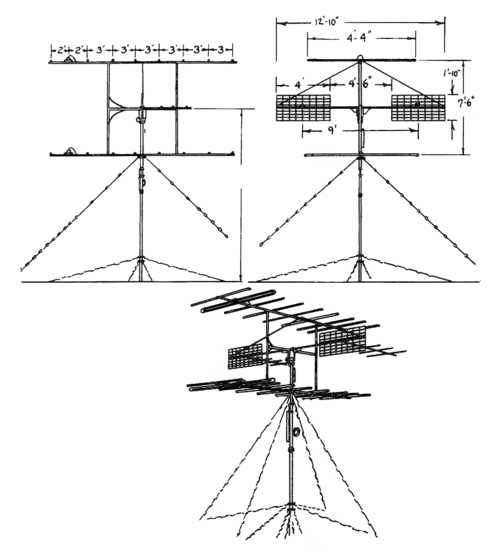

	CIA によるP-3 の図解
原産国	ソビエト連邦
紹介された	1947
タイプ	早期警戒地上管制
頻度	超短波
範囲	120～150キロ
高度	10キロ
方位角	360度
標高	4～18度
精度	範囲1.5 km、方位角4度、仰角1.5度
力	80～100kW

「ペグマンティット 3」またはP-3 (西側ではNATO の報告名 「ダンボ」とも呼ばれる) は、旧ソ連によって開発および運用されていた初期のVHF レーダーです。

発達

P-3と略される「ペグマンティット3」は、旧ソ連が開発した最初の2D早期警戒・地上管制レーダーの1つでした。このレーダーの開発は、第二次世界大戦中に使用された以前のRUSステーションの代替として1943年に開始され^[1]、1947年末までにレーダーは完成し、運用されました。^[2] P-3は、現在のニジニノヴゴロド無線技術研究所（NNIIRT ）の前身である、VIレーニンにちなんで名付けられた国立工場第197号の一部門であるSKB設計局によって開発された最初のレーダーでした。^[2]このレーダーは、130キロメートル以上離れた航空機を検知でき、方位角360度、仰角4〜18度をカバーできなければなりませんでした。応答時間は25秒以内と規定されており、レーダーは距離650メートル以内、高度700メートル以内の精度を持ち、VHF帯域で動作する必要があった。^{[1] SKBはP-3レーダーでこれらの性能要件を満たすことができ、これは}PVOでの運用開始前の1945年のテスト中に確認された。^[1]

説明

P-3には、送信機と受信機が別々のトラックに搭載されたP-3A（固定式）とP-3M（移動式）の2つの派生型が生産された。^[3]両方の派生型とも、マストに取り付けられた2つのアンテナ（送信機と受信機）を使用して同様に動作する。これらのアンテナは、受信機の場合は上下に取り付けられた八木アンテナで構成され、レーダーにはAスコープディスプレイも使用されていた。方位は受信アンテナによって機械的にスキャンされ、仰角はゴニオメーターを使用して決定され、上部と下部の八木アンテナの位相差を使用して仰角が計算され、距離がわかればターゲットの高さを決定するために使用できた。^[3] P-3の最大出力は100kWで、パルス持続時間は10〜15マイクロ秒であった。^[1]

オペレーター

P-3は1947年からソ連で運用されていたが^[1]、すでに時代遅れとなり退役し、P-3の後継機であるP-8レーダーなどのより先進的なモデルに置き換えられた。

参照

外部リンク

NNIIRT

参考文献

^ abcde "РЛС П-3А (ダンボ)" (ロシア語)。 pvo.guns.ru。 2004 年 2 月 24 日。2008 年 12 月 24 日に取得。
^ ab 「ニジニ・ノヴゴロド無線工学研究所」. NNIIRT。 2008年。2008 年 12 月 24 日に取得。
^ ab Christian Wolff (2008). 「P-3 "Dumbo"」. 2008年12月24日閲覧。

[PVO-1] "РЛС П-3А (ダンボ)" (ロシア語)。 pvo.guns.ru。 2004 年 2 月 24 日。2008 年 12 月 24 日に取得。

[NNIIRT-2] 「ニジニ・ノヴゴロド無線工学研究所」. NNIIRT。 2008年。2008 年 12 月 24 日に取得。

[RB-3] Christian Wolff (2008). 「P-3 "Dumbo"」. 2008年12月24日閲覧。
