屋外植物

電気通信分野において、屋外設備という用語には次のような意味があります。

• 民間電気通信において、屋外設備とは、交換施設の境界点と別の交換センターまたは顧客構内の境界点の間にあるすべての物理的なケーブル配線とサポートインフラストラクチャ（導管、キャビネット、タワー、ポールなど）、および関連するハードウェア（リピータなど）を指します。 [ 1 ^]
• 米国では、国防総省は屋外設備を主配線盤（MDF）とユーザー エンド機器の間に設置される通信機器と定義しています。^[1]

CATV業界では、固定資産をヘッドエンドまたは内部設備と外部設備に分けます。電力業界でも、外部設備という用語を使用して電力配電システムを指します。

コンピュータ、プリンタ、電話などのデバイス間のネットワーク接続には、信号を伝送および処理するための物理的なインフラストラクチャが必要です。通常、このインフラストラクチャは次の要素で構成されます。

• 壁のコンセントやジャックからのケーブルは通信クローゼットまで配線され、ステーション ケーブルと呼ばれることもあります。
• 1 つの通信クローゼットを別の通信クローゼットに接続するケーブル。ライザー ケーブルと呼ばれることもあります。
• スイッチ、ルーター、リピータなどの通信ハードウェアを収容するラック。
• 建物同士を接続するケーブル。
• 建物の外部にあるハードウェアを収容する屋外通信キャビネット。
• 無線アクセス ポイントなどの建物の内外で使用される無線トランシーバー、およびアンテナやタワーなどのそれに関連するハードウェア。

建物内に含まれるインフラストラクチャの部分は屋内設備と呼ばれ、建物や施設を接続するインフラストラクチャの部分は屋外設備と呼ばれます。特定の構造内でこれら 2 つの設備が交わる場所が境界点です。

屋外設備のケーブルは、銅線であれ光ファイバーであれ、一般に電柱間の架空ケーブルとして、地下導管システムで、または直接埋設されて設置される。^[2] 屋外設備に関連するハードウェアは、風雨から保護されるか（たとえば、配線盤は一般に道路脇のキャビネットで保護される）、風雨にさらされても問題のない材料で作られている必要がある。屋外設備の要素の設置には、地下室などの重要な物理的インフラストラクチャの構築が必要になることが多い。^[3]古くて大規模な設備では、ケーブルは水の浸入を防ぐように設計された空気圧システムで保護されていることがある。これは現代的なアプローチではないが、古いケーブルを密閉ケーブルに交換するコストは、法外に高額になることが多い。^[4]屋外設備で使用されるケーブルは、雷による電気的障害や、電気的な短絡や誘導による電圧サージからも保護する必要がある。^[5]

民間の電気通信では、基本的な電話サービスやDSLサービスを提供する銅線アクセスネットワーク（ローカルループとも呼ばれる）は、通常、次の要素で構成されています。^[6]

• 顧客構内設備を境界点に接続する屋内配線。通常は、耐候性ボックス内に収納された住宅設備内にあります。
• 1 つ以上のツイストペアはドロップ ワイヤと呼ばれます。ドロップ ワイヤは通常、架空ケーブルの場合はインラインにあるスプライス ケースに接続され、地下配線の場合は小型の耐候性ケース内に配置され、ローカル ケーブルが二次フィーダ ラインに接続されます。これらのケーブルには 50 以上のツイストペアが含まれます。

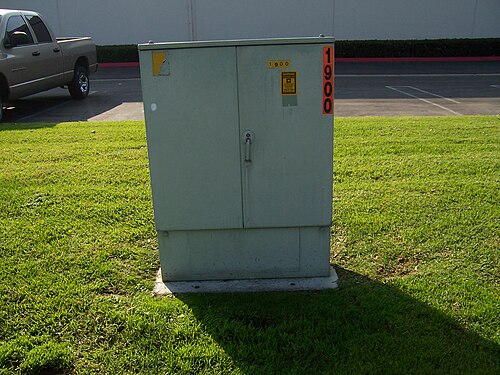

• 二次フィーダ ラインは、サービング エリア インターフェイス(SAI)と呼ばれる配線フレームを含む街路側のキャビネットまで伸びます。
• SAIは、数百本の銅ツイストペアを含む 1 つ以上のプライマリ フィーダ ラインによって、電話交換機またはその他の交換設備にあるメイン配線フレームに接続されます。SAIには、 DSLサービスをサポートするデジタル加入者線アクセス マルチプレクサ(DSLAM)も含まれる場合があります。

アクティブな機器（ POTSまたはDSL回線回路など）を回線に接続してサービスを提供できますが、これは屋外設備の一部とは見なされません。

屋外設備で使用される機器の品質と寿命には、環境が大きな役割を果たすことがあります。この種の機器については、環境テスト基準、設計要件、性能要件を定義することが重要です。

一般的に、無線設備を含むすべての屋外設備 (OSP) アプリケーションをカバーする 4 つの動作環境またはクラスがあります。

• クラス 1: 制御された環境内の機器
• クラス2: 屋外環境における保護機器
• クラス3: 厳しい屋外環境で保護される機器
• クラス 4: 保護されていない環境にある製品

これらの環境クラスの場所の 1 つ以上に配置されている電子機器は、雨、雪、みぞれ、強風、氷、塩水噴霧、砂嵐などの気候条件に起因するさまざまな環境動作条件に耐えられるように設計されています。外気温は -40 °C (-40 °F) から 46 °C (115 °F) の範囲になる可能性があり、太陽光負荷の程度もさまざまで、湿度レベルも 10% 未満から 100% までの範囲であるため、筐体または施設内に大きな環境ストレスが生じる可能性があります。

Telcordia GR-3108、屋外設備 (OSP) のネットワーク機器の一般要件には、上記の各クラスに関する最新の業界データが含まれています。また、 ATIS およびUnderwriters Laboratories (UL)で現在何が起こっているかについても説明しています。

この文書には、

• 動作温度、湿度、粒子汚染、汚染暴露、熱放散などの環境基準
• 構造要件、梱包、振動、地震、取り扱いに対する感受性などの機械的基準
• 雷サージ、AC電源誘導および障害、電磁干渉（EMI）、DC電源の影響からの保護を含む電気保護および安全性

ハンドホールやその他の地下接続ボールトには、屋外設備 (OSP) 環境で使用される通信コンポーネントが収容されています。

ハンドホールは、プラスチックまたはポリマーコンクリート製の構造物で、その蓋は周囲の土壌、芝生、歩道、または道路の表面と同じ高さで地面の下に設置されます。ハンドホールは、銅、同軸、および光ファイバーの電話ケーブルのスプライスと配線要素を収容して保護するために使用できます。ハンドホールは、ケーブルの終端と分岐点を保護してアクセスしやすくし、設置作業 (ケーブルの引っ張りや吹き飛ばしなど) の柔軟性とアクセス性を高め、スプライスの機械的および環境的保護を提供し、職人の作業活動にアクセスできるようにし、権限のない人物によるアクセスを防止します。

ハンドホールやその他の地下スプライス ボールトは、さまざまな環境で使用されます。これらの環境の主な違いは、車両や歩行者の通行による荷重の強度と頻度です。基本的な適用環境は 4 つあります。

• 軽作業: 歩行者専用
• 中型車両: 歩行者および軽度の付随的車両交通 (クラス 5 までの車両)
• 大型車両: 非意図的 (偶発的) な車両交通 (クラス 7 までの車両)
• 大型車両: 非意図的 (偶発的) な車両交通 (クラス 8 までの車両)

あらゆる環境に設置されるハンドホール型製品は、垂直カバー荷重、垂直側壁荷重、横側壁荷重、長期横側壁荷重といった交通荷重を受けます。

Telcordia GR-902、ハンドホールおよびその他の地下スプライスボールトの一般的な要件には、ハンドホールに関する詳細な業界要件が含まれており、定義されたアプリケーション環境に対する特定の荷重要件が含まれています。ANSI / SCTE-77、^[7] AASHTO ^[8]仕様、およびASTM C857などの他の標準との明確な相関関係を示しています。^[9]

屋外通信ネットワーク コンポーネントの腐食は、温度、湿度、電力、汚染物質の影響にさらされることによって発生します。これらのネットワーク コンポーネントの耐腐食基準は、それらがさらされる環境に基づいています。

屋外設備の環境は、地上、地下、埋設、水中のいずれかになります。業界要件文書Telcordia GR-2836はこれらの環境を定義し、それぞれの環境における通信機器の耐腐食性基準を規定しています。^[10]また、関連するさまざまなASTM規格への参照も含まれています。

地上設備には、物理​​的に地上または地上より上に配置されたすべての通信機器が含まれます。これには、小屋、キャビネット、台座などの筐体と、その中に取り付けられた機器が含まれます。また、柱に取り付けられた機器とケース、および柱線ハードウェアも含まれます。

地上のプラントは、極端な温度や、季節や日々の気温変化によって変化する湿度にさらされることがあります。屋外の装置や機器の表面に湿気が凝縮すると、凝縮した水分を腐食性にする産業汚染物質によって水分層の腐食性が増すことがあります。海岸地域では、風に運ばれた塩分を含んだ水滴が露出した部品に付着することがあります。

飛行機で肥料が散布される大規模な耕作地の近くでは、風が硝酸塩、リン酸塩、アンモニウム化合物を運び、地上の電話設備の金属部品に付着することがあります。同様に、住宅地では、芝生用肥料や除草剤が腐食の原因となることがあります。積雪地域では、道路の雪や氷を溶かすために使用される塩が腐食を加速させることがあります。極端な状況では、台座やキャビネットが泥や腐食性の塩を含む水で浸水することがあります。これらの浸水した部品の腐食は、ネットワークに電力を供給するために使用される直流電圧の存在によって加速される可能性があります。昆虫の分泌物も腐食を加速させる可能性があります。最後に、通常はポリマーまたは塗装で保護されている金属部品が、げっ歯類に噛まれることで腐食環境にさらされる場合があります。

地下設備には、ユーティリティ ホール、制御環境貯蔵庫 (CEV)、ダクトなどの地下構造物に設置されたすべての通信機器と、関連ハードウェアが含まれます。地下設備は、土中の水溶性塩を含む水にさらされることがあります。ユーティリティ ホールには、硫酸塩還元細菌によるサポート ハードウェアとボンディング リボンの腐食の痕跡がよく見られます。ユーティリティ ホールとダクト内の環境は、産業廃水、肥料、凍結防止剤などの人工化学物質によって腐食性になることがあります。保護用のプラスチック コーティングとケーブル ジャケットは、多くの都市部にある蒸気パイプの漏れや、地下貯蔵タンクからのガソリン漏れによって急速に劣化することがあります。

地下施設の腐食に最も大きく影響するのは、電化鉄道輸送システム、陰極保護整流器、溶接および採掘作業からの直流漂遊電流です。このような直流電流は、ほとんどの場合、保護システム (低抵抗ボンド、逆電流スイッチ、陰極保護など) を使用して「事後」に対処しますが、一部の保護は製造段階で組み込む必要があります。この保護には、ケーブル シールドの絶縁カバー、または装置の非金属部品やコーティングが含まれる場合があります。

埋設設備は、ケーブル、接続クロージャ、台座の下部、および接地システムなどの通信機器が土壌に直接埋設されたものです。埋設設備は、地下設備と同じ腐食環境にさらされる可能性があります。さらに、ホリネズミの攻撃により、下層のコンポーネントが腐食の影響を受ける可能性があります。

水中設備には、水面下にあるすべての通信機器が含まれます。これにはケーブルや中継器も含まれます。水は、比較的純粋なものから汽水、産業廃水でひどく汚染されたものまでさまざまです。
