オーカーダム

オーカーダムスティリング盆地
オーカーダムスティリング盆地
国	ドイツ
座標	北緯51°52′11″ 東経10°28′13″ / 北緯51.86972° 東経10.47028° / 51.86972; 10.47028
建設が始まった	1953
オープン日	1954
ダムと放水路
長さ	78メートル
ダム容積	7,800 m³
貯水池
総容量	204,000 m³
表面積	2ヘクタール

オーカー・プレダム
オーカー・プレダム
国	ドイツ
座標	北緯51°49′19″ 東経10°26′42″ / 北緯51.82194° 東経10.44500° / 51.82194; 10.44500
建設が始まった	1953
オープン日	1954
ダムと放水路
身長	20メートル
長さ	100メートル
幅（ベース）	14.0メートル
ダム容積	16,000 m³
貯水池
総容量	520,000 m³
表面積	12ヘクタール

オーカーダム
オーカーダム
	ドイツのオーカーダムの位置
国	ドイツ
座標	北緯51°50′29″ 東経10°27′10″ / 北緯51.84139° 東経10.45278° / 51.84139; 10.45278
建設が始まった	1938
オープン日	1956
ダムと放水路
身長	75メートル
長さ	260メートル
幅（山頂）	8メートル
幅（ベース）	19メートル
ダム容積	140,000 m³
貯水池
作成する	オーカー貯水池
総容量	47,400,000 m³
集水域	85 km²
表面積	225ヘクタール
発電所
設備容量	4.14MW

オーカーダム（ドイツ語：Okertalsperre）は、ドイツのニーダーザクセン州ハルツ山地にあるダムで、オーカー川から水が供給されています。

テクノロジー

ダムはアーチ型をしている（重力式アーチダムを参照）。^[1]高さ75メートル、長さ260メートルで、最大4700万m³の水を貯めることができ、水力発電、洪水防止、低水位時の水量調整の役割を果たしている。間接的に飲料水の生産にも使われている。年間平均放水量は7500万m³。ロンカーハレの水力発電所はオーカー貯水池から水が供給されている。

ダム下流側
ダムの下流面
ダムの放水路
オカーダムの技術データ表

歴史と所在地

オカーダムの建設は、1938年から1942年にかけてHr.プレスによって開始され、1949年から1956年にかけて完了しました。1946年から1947年の冬に大雪が降った際にヴォルフェンビュッテルとブラウンシュヴァイクで壊滅的な洪水が発生したため、完成は急務となりました。工事が始まる前に、谷間のシューレンベルクの小さな村落は放棄され、貯水池の上に再建されました。

オーカー貯水池は、ゴスラーとアルテナウの間を流れるオーカー川に沿って走る連邦道路 B 498 沿いにあります。東岸には林道があり、個人車両は通行禁止です。

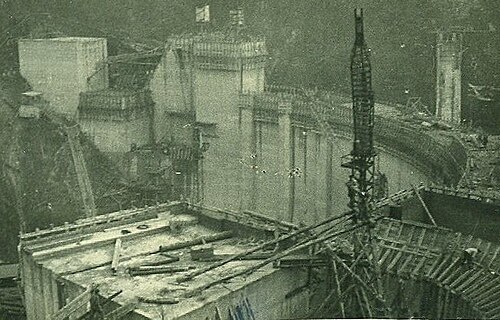

建設中のメインダム
建設中のメインダム
建設中のメインダム

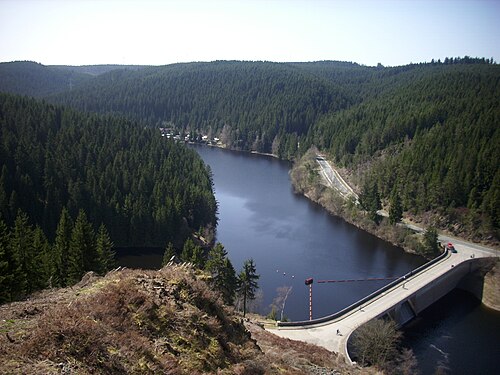

オーカー貯水池：シューレンベルクからオーバーハルツまでの眺め

オーカー貯水池は、多くの支流があり、西ドイツのザウアーラントにあるはるかに大きなビッゲ貯水池に似ています。同じ理由から、「ハルツの フィアヴァルトシュテッター湖」としても知られています。

観光

3 月初旬から 1 月初旬にかけて、観光客を乗せた客船が貯水池を巡回します (オフピークシーズンの週末のみ)。MSアクアマリンの大型ツアーは約 1 時間半かかり、貯水池周辺のすべての船着場から出発できます。^[2]このボートサービスは、ニーダーザクセン州で最も高い（海抜）地点で運行されています。また、夏季には、多数の民間の非動力船が貯水池の水域を優雅に航行します。ダム壁付近の区域など、立ち入り禁止区域を除けば、水泳やダイビングも許可されています。冬季には、氷が重量を支えるほど厚くない場合は、氷上水泳が行われます。オーカー貯水池の周囲には、非動力車や歩行者がアクセスできる道路や小道を使った環状ルートがあります。プレダムと主ダムの間には、完全に舗装された環状道路があり、サイクリスト、インラインスケート、ローラースキーヤーが利用しています。プレダムとアルテナウの間の小道のみ、自動車の通行が禁止されており、舗装されておらず、砂利と石で舗装されています。B498 では、夏季には（トルフハウスへの北側のアプローチで）オートバイの交通量が多くなります。道路沿いには数多くのレストランやカフェがあります。風や降水量、人為的な撹乱がない場合、貯水池には非常に平坦な表面が形成され、周囲の風景を鮮明に映し出します。

貯水池に停泊する客船。背景にヴァイスヴァッサー橋が見える
穏やかな天候のオーカー貯水池
低水位時の貯水池
干潮時のオーカー貯水池のオーカー川
低水位時のオーカー貯水池の支流
オーカー貯水池の水位が低いときには時々水没する橋

オカーダムに属する施設

ダム建設前

オーカー貯水池のプレダム ( Vorsperre ) は重力式ダムで、高さは 20.0 メートルです。プレダムは最大 520,000 m³ の水を貯めることができ、その主な目的はオーカー貯水池の水位と清浄度を制御することです。ダムの場所は、ケルヴァッサー渓谷に湿地を作るための貯水池(プレダムで最大 15 m の水)として設計されました。オーカー貯水池の水位が非常に高い場合にのみ、両方の貯水池が同じ高さになります。プレダム湖の水位は、さらに数デシメートル高くなることもあります。

ダム前、貯留池側
ダム建設前、オーカー貯水池側
ダム建設前、低水位時のオーカー貯水池側

下部アウトレット

下部排水口は洪水時のみに使用され、通常の排水口（ウィンデンハウスの下にある）から水を排出できない場合にのみ開かれます。これは、スクリーン、検査シール、水側の遮断弁、空気側のピストン弁を備えた公称直径1.2のパイプで構成されています。最大出力容量は15 m³/sです。^[1]

放水路

サイフォン効果を利用した特殊なタイプの放水路を備えています。溢れた場合、水は放水路のレベルに達して排出を開始し、水位が少し下がった後も排出を続けます。これは、流量が多いほど水位上昇に敏感になるという利点があります。^[1]^[3]この放水路は、1981年と1994年の2回のみ使用されました。^[4]

放水路は、4本のパイプが2組ずつ2組ずつの2つのグループで構成されており、各パイプの断面積は海抜416.60m（Normalnull）のレベルで1.5m²です。各パイプは10～15m3/sの水を押し出すことができ、放水路の容量はおよそ120m3/sになります。パイプにはバルブも装備されており、必要に応じてサイフォン効果を軽減できます。^[1]

ロンカーハレ水力発電所

ロンカーハレの水力発電所は、オーカー貯水池からパイプ経由で水が供給されており、完成時の容量は 4.14 MW です。1956 年に開設され、フランシス水車1 基を備えています。落差は 80 m、公称流量は 6.5 m³/秒で、年間 1,250 万 kWh を発電します。この発電所は、 1 日約 8 時間稼働するピーク時発電所として運用されています。オーカー川の川床に直接水を排出しています。この地点からオーカー川の急流区間が始まり、特にカヌー愛好家に人気があります。オーカー川の水位が大きく、時には急激に変化する理由は、ここからオーカー貯水池の静水盆までの発電所からの無秩序な水流によるものです。ロンカーハレ発電所は、オーカー水力発電所 ( Wasserkraftwerk Oker ) とも呼ばれています。

ロンカーハレ水力発電所

オーカー・グラネトンネル

全長 7.4 km のオーカーグラーネトンネルは、取水口がロンカーハレ近く、排水口がグラーネ貯水池の東岸にあり、オーカー貯水池 (発電所または底部排水口) からグラーネ貯水池に水を導き、飲料水として使用するために浄化します。グラーネ貯水池自体の集水域は比較的小さく、飲料水を供給するには他の支流に依存しています。オーカーグラーネトンネルは 1968 年から 1970 年にかけて建設されました。

オカー・グラン・トンネル、ロムカーハレの取水口

静置盆地

オーカーダムの静水池はスキージャンプ用のバケツ型貯水池で、端部に静水器を備えた貯水池構造となっている。^[4]

消火池は、オーカー貯水池のダムから約 3 km 下流、ロンカーハレ発電所から約 2 km 下流にあります。高さ 18 メートルの重力式ダムが備えられています。消火池は最大 204,000 m³ の水を貯めることができ、その主な目的は下流の水位を調整することです。ダム壁のすぐ下に発電所はありませんが、オーカーからハルツの北端までのいくつかの小規模な発電所に水を供給しています。オーカー貯水池と同様に、穏やかな天候のときは、周囲の田園地帯を非常に鮮明に映し出す非常に滑らかな水面が形成されます。消火池は保護された場所にあるため、この現象は非常に頻繁に発生します。

静水池ダム上流側
静水池ダム下流側
静水池ダム、デフレクター ( Prallkörper )

下水

貯水池の水を不必要に汚染しないために、アルテナウとシューレンベルクからの下水は、オーカー貯水池を迂回する別のパイプでゴスラー・オーカー下水処理場に導かれます。

下水排水溝、ダムとロムカーハレ間のアクセスシャフト
