ニューワデルダム

ニューワデルダム
アリゾナ州のニューワデルダムの位置 アリゾナ州の地図を表示 ニューワデルダム（アメリカ） アメリカ合衆国の地図を表示
国	アメリカ合衆国
位置	アリゾナ州マリコパ郡
座標	北緯33°50′49″ 西経112°15′58″ / 北緯33.84694° 西経112.26611° / 33.84694; -112.26611
目的	灌漑、電力
状態	運用
建設が始まった	1985
オープン日	1994
建設費	6億2500万ドル
所有者	米国開拓局
オペレーター	セントラルアリゾナプロジェクト
ダムと放水路
ダムの種類	盛土、ゾーン分けされた土盛り
押収物	アグア・フリア川
高さ（基礎）	440フィート（130メートル）
高さ（タールウェグ）	300 フィート (91 メートル)
長さ	4,700 フィート (1,400 メートル)
幅（山頂）	35フィート（11メートル）
幅（ベース）	1,514 フィート (461 メートル)
ダム容積	16,200,000 cu yd (12,400,000 m 3 )
放水路	2
放水路タイプ	ゲートなし、自由流れ、ヒューズプラグ堤防
放水路容量	316,000 立方フィート/秒 (8,900 m 3 /秒) (合計; 標高)
貯水池
作成する	レイクプレザント
総容量	1,108,600 エーカーフィート (1.3674 × 10 9  m 3 )
集水域	1,459平方マイル（3,780 km 2）
表面積	12,040エーカー（4,870ヘクタール）
通常の高度	1,725 フィート (526 メートル) (最大)
発電所
委託日	1994
タービン	4 x 11.25 MW（15,090 hp）ポンプ発電機
設備容量	45MW（60,000馬力）

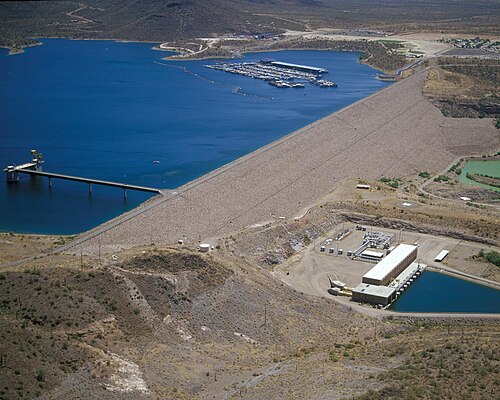

ニューワデル ダムは、アリゾナ州マリコパ郡のアグア フリア川に建設された堤防ダムで、フェニックスの北西 35 マイル (56 km) に位置しています。セントラル アリゾナ プロジェクト(CAP)の一部であると同時に、マリコパ水道局にも水を供給しています。このダムは、アグア フリア川と CAP 導水路からの水でプレザント湖を形成します。さらに、洪水防止、水力発電、レクリエーションの機会も提供します。ダムの建設は 1985 年に始まり、1994 年に終了しました。その貯水池は、数十年にわたる計画の末に 1927 年に完成したオールド ワデル ダムを水没させました。

当初はフロッグス タンク ダムと呼ばれていたこのオリジナルのワデル ダムは、アグア フリアを利用して約 100,000 エーカー (40,000 ヘクタール) の土地を灌漑するプロジェクトを開発したいと考えていた地元の実業家たちの野望でした。これは、貯水ダム、転水ダム、および運河システムによって達成されることになっていました。このプロジェクトは、1888 年にアグア フリア水土地会社が設立されたことで始まりました。同社はジョージ ビアズリーのアグア フリア建設会社を雇い、1892 年にプロジェクトの建設が始まりました。1895 年にビアズリーが亡くなり、水土地会社の社長となった弟のウィリアムがプロジェクトの継続を支援しました。1896 年、全国的な経済状況の悪化による資金不足のため、プロジェクトは中止されました。水土地会社はすぐに倒産しましたが、ウィリアム ビアズリーはプロジェクトを存続させました。作業は主に分水ダムと運河で行われ、重力式ダムである貯水ダムの基礎のみが完成していた。分水ダムであるキャンプ・ダイアー分水ダムは、プロジェクトの測量士エドガー・J・ダイアーにちなんで名付けられた。^{[1] [2]}

資金繰りに30年近く苦労した後、ウィリアム・ビアズリーは設計の支援として技術者のカール・プレザントを雇った。プレザントは、フロッグスタンクの貯水ダムの設計図を起草するために、技術者会社ペッカム・アンド・ジェームズを雇うことを勧めた。重力式ダムの設計は取り下げられ、比較的新しく、安価で改良されているが物議を醸した設計、多重アーチバットレスダムが採用された。1925年、新しい州法のもとで、ビアズリーはビアズリー・アグア・フリア水資源保全地区を設立することができた。新しい地区は債券発行によって資金を調達することができた。1925年12月20日、建設契約は締結されたが、債券はまだ購入されていなかった。契約締結の5日前に、ビアズリーは死去した。彼の息子ロバートがプレザントと共にプロジェクトを引き継いだ。1926年初頭、プレザントは必要な債券をニューヨークの会社ブランドン、ゴードン、ワデルに売却した。同社はドナルド・ウェア・ワデルを建設監督に派遣した。^{[1] [2]}

労働者キャンプの建設と敷地の準備は 1925 年に始まっていたが、主な建設は 1926 年にアグア フリア川の流路変更から始まった。同年、ダムはプレザント ダムに改名された。1927 年 2 月までに、20 本のバットレスのコンクリート注入は完了に近づいた。ダムは 1927 年 10 月に完成した。建設には 600 人もの労働者が雇用され、330 万ドル以上の費用がかかった。落成前にダムのバットレスに亀裂が発見された。これにより、新しい設計が長期的に安全かどうかについて強い懸念が生じ、落成は 1928 年 2 月まで延期された。1928 年 3 月 12 日、カリフォルニア州のセント フランシス ダムが壊滅的な崩壊を起こし、状況は悪化した。 1929年、州議会にまで至った一連の公聴会と討論を経て、州水利委員会はダムの放水路を24フィート（7.3メートル）下げるよう命じ、水位の上昇とダムへの負担を防いだ。また、貯水池の水位を一定に保つことも求められた。ダムは1935年まで修復され、同年、ダムの上に鋼鉄の路盤が設置された。1960年代初頭、ダムはワデルダムと改名された。^[1]

1973年、中央アリゾナプロジェクト(CAP) の建設が始まったが、その施設の多くはまだ計画中であり承認もされていない状態だった。プロジェクトの不可欠な要素の1つは、ソルト川の貯水ダム、オームダムだった。しかし、1977年、ジミー・カーター米国大統領は、オームダムとヒラ川システムの他の2つのプロジェクトを、その悪影響とコストを理由にCAP計画から外すことを勧告した。他の2つのプロジェクト (フッカーダムとチャールストンダム) は簡単に外せたが、オームはそうではなかった。オームの撤去は論争によって妨げられ、1979年に内務長官 セシル・D・アンドラスが開拓局に代わりのダムを特定するよう要請した後、中央アリゾナ水管理調査 (CAWCS) が作成された。1980年、CAWCSはヒラ川の貯水ユニットの撤去を勧告した。CAWCS地域での最近の洪水とオームダムの問題により、調査は洪水管理用のダムを含むように拡大された。^[3]

3年後、開拓局とアリゾナ州はオームダムの代替案に合意した。これはプラン6として知られ、スチュワートマウンテンダムの再建、ルーズベルトダムの新設または拡張、ヴェルデ川のクリフダム、そして最後にアグアフリア川（ヒラ川の支流）の新ワデルダムの4つのプロジェクトを推奨した。1981年11月6日、内務長官ジェームズ・G・ワットはプラン6を推奨した。1984年4月、クリフダムを除いて承認されたが、クリフダムはさらなる調査が必要で、最終的にはCAPから外された。^[3]

1985年、ニューワデルダムの建設は基礎の掘削から始まった。オールドワデルダムからの放水をビアズリー運河に転用するための転水トンネルが別のトンネルと共に建設された。^[3]ダムの取水口の建設は1991年を通じて続けられ、1992年末までにオールドワデルダムの2つのアーチで制御された決壊が行われ、ニューワデルダムの背後にある貯水池が、既にほぼ水没していたニューワデルダムの背後に自由に満たされるようになった。^[2] 1994年までに貯水池は満たされ、オールドワデルダムの貯水池のほぼ3倍の大きさになった。同年、ダムの揚水発電所（ニューワデル揚水発電所）が稼働を開始した。ダムの建設費は6億2500万ドルを超えた。ニューワデルダムからの大量の堆積物の放出により、下流1.25マイル（2.01km）のキャンプダイアー転水ダムが劣化した。この石積みダムは1992年に水質管理局によって修復された。^[3]

ニューワデルダムは、川床から300フィート（91メートル）、岩盤から440フィート（130メートル）の高さにあります。ゾーン分けされた土盛りタイプで、長さは4,700フィート（1,433メートル）、土砂は16,200,000立方ヤード（12,385,789 m ³）あります。ダムの天端幅は35フィート（11メートル）、底幅は1,514フィート（461メートル）です。^[4]ダムによって作られた貯水池、レイクプレザントは、海抜最大標高1,725フィート（526メートル）で1,108,600エーカーフィート（1.3674 × 10 ⁹  m ³ ）の容量があります。最高標高では、その表面積は12,040エーカー（4,870ヘクタール）である。貯水池の最大保全貯水位は、貯水池の表面積が9,970エーカー（4,030ヘクタール）のとき1,702フィート（519メートル）である。貯水池の保全貯水量は812,100エーカーフィート（1.0017 × 10 ⁹  m ³）、最小貯水量は40,500エーカーフィート（50,000,000 m ^{3 ）である。ダムは1,459平方マイル（3,780 km 2}）の集水域の先端に位置している。^[5]

ダムの北西1.25マイル（2.01 km）に位置し、余剰水位に水を供給している2つの異なる放水路：長さ590フィート（180 m）のゲートなし自由流で頂上標高1,706.5フィート（520.1 m）と長さ370フィート（110 m）のヒューズプラグ堤防で標高1,711フィート（522 m）です。自由流放水路の排出能力は187,000立方フィート/秒（5,300 m ³ /秒）、ヒューズプラグの排出能力は129,000立方フィート/秒（3,700 m ³ /秒）です。標高1,728フィート（527 m）では、両方の放水路を合わせた容量は316,000立方フィート/秒（8,900 m ³ /秒）になります。^{[5] [6]}

ダムの貯水池からの水は、その放水口または発電所を通って、ワデル運河か、キャンプ ドライヤー分水ダムによってダムのすぐ下流に形成されたハンク レイモンド湖に放出されます。分水ダムは、高さ 79 フィート (24 m)、長さ 872 フィート (266 m) のコンクリートおよび石積みの複合ダムです。標高 1,445 フィート (440 m) で最大 590 エーカー フィート (730,000 m ³ ) を貯水できます。ハンク レイモンド湖からの水は、ビアズリー運河に流されます。ビアズリー運河の主な延長部は 33 マイル (53 km) あり、マリコパ水道局 (MWD) の60 平方マイル (160 km ² ) に水を供給しています。ビアズリー運河は、ダムの南4.5マイル (7.2 km) の33°46′48″N 112°16′54″W / 33.78000°N 112.28167°W / 33.78000; -112.28167 (ビアズリー運河とCAPの相互接続)でCAPの導水路と相互接続しており、その水源から追加の水を受け取ることができます。^[7] 4.7マイル (7.6 km) の長さのワデル運河に放出された水は、まず2,440フィート (740 m) の長さのサイフォンを経由してアグアフリア川の下を流れ、その後地表運河に戻され、そこから南に進み、アリゾナ州道303号線のすぐ西でCAPの導水路と合流します。ポンプ発電施設、ワダル運河、サイフォンの容量は毎秒3,000立方フィート（85 m ³ /秒）であるのに対し、転水ダムとビアズリー運河の放水路は毎秒5,600立方フィート（160 m ³ /秒）であるが、一度に運河に転用できるのは毎秒4,300立方フィート（120 m ^{3 /秒）のみである。 [8]}

ニューワデルダム貯水池からの水はCAPの供給を増強し、アリゾナ州へのCAPの水供給量を15%増加させるのに貢献している。プレザント湖の水はCAP（658,300エーカーフィート（812,000,000 m ³））とMWD（162,142エーカーフィート（199,999,000 m ³））に分割されている。CAP導水管からの水もニューワデル揚水発電所を経由してプレザント湖に引き込まれている。電気料金が安い冬季には、導水管内の追加水が最大192フィート（59 m）まで湖に汲み上げられ、貯水される。^[5]電気料金が上がる夏季には、水は水力発電のために発電機を通して下流に放出される。この電力販売はダムの費用の一部を支払うために使用されている。揚水発電所には4台のポンプと4台の揚水発電機があり、設備容量は45メガワット（60,000馬力）です。^{[8] [9]}

ダムによって作られたプレザント湖は、観光客や地元の人々にレクリエーションの機会を提供しています。湖にはマリーナがあり、周辺には450以上のピクニックサイト、225のキャンプサイト、数マイルのトレイルがあります。湖は季節によって水位が変動し、年間125フィート（38メートル）も変動するため、これらの施設はアクセスしやすい場所に設置されています。^[5]

ニューワデルダムが建設される前に、ダムが漁業に与える影響を調べるため、3段階の研究のうち2段階が実施された。2005年に完了した研究の第3段階では、拡張された貯水池ではCAP水が追加されたために栄養分濃度が低下し、水位の変動により魚の被覆率が低下し、餌や産卵に影響している可能性が高いことが判明した。オオクチバスの個体数も減少しているが、 CAP水を介して運ばれた卵によって、シマスズキが湖に入ってきている。^{[10]湖の周辺では、開拓局が}ハクトウワシやアメリカヒラトップミノーの野生生物生息地を保護する措置を講じている。^[5]
