| メーカー | エヌビディア |
|---|---|
| 紹介された | 2007年5月2日 |
| 製造中止 | テスラブランドは2020年5月に廃止されはNvidia Data Center GPUとしてブランド化されました。 |
| タイプ | 汎用グラフィックカード |

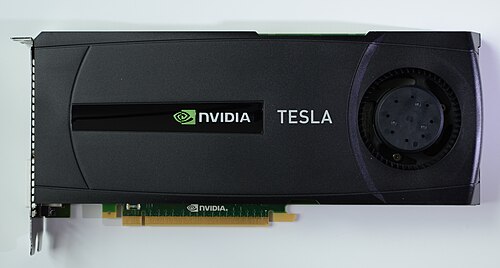

Nvidia Tesla は、Nvidiaがストリーム処理や汎用グラフィックス処理装置(GPGPU)向けに開発した製品ラインの旧称であり、先駆的な電気技師ニコラ・テスラにちなんで名付けられました。同社の製品はG80シリーズから GPU を使用し始め、新しいチップのリリースに合わせて継続してきました。CUDAまたはOpenCL API を使用してプログラム可能です。
Nvidia Tesla 製品ラインは、AMD のRadeon Instinctおよび Intel Xeon Phiのディープラーニングおよび GPU カード ラインと競合しました。
Nvidiaは2020年5月にTeslaブランドを廃止したが、これは自動車ブランドとの混同の可能性があるためと報じられている。[1]同社の新しいGPUは、 AmpereベースのA100 GPUのように、Nvidia Data Center GPU [2]というブランド名で呼ばれている。[3]
Nvidia DGXサーバーには Nvidia GPGPU が搭載されています。
概要
従来のマイクロプロセッサよりもはるかに優れた計算能力を提供するテスラ製品は、高性能コンピューティング市場をターゲットにしていました。[4] 2012年現在、Nvidiaのテスラは、オークリッジ国立研究所のSummitや中国天津のTianhe-1Aなど、[アップデート]世界最速のスーパーコンピュータのいくつかに搭載されています。
Tesla カードは、同様の単精度性能を持つFermiベースの Nvidia GeForce カードの 4 倍の倍精度性能を備えています。 [要出典] Nvidia の消費者向けGeForceカードやプロ向けNvidia Quadroカードとは異なり、Tesla カードは元々ディスプレイに画像を出力することができませんでした。ただし、最新の Tesla C クラス製品には、デュアルリンク DVI ポートが 1 つ搭載されていました。[5]
アプリケーション
テスラ製品は主にシミュレーションや大規模計算（特に浮動小数点計算）に使用され、専門分野や科学分野でのハイエンド画像生成にも使用されています。[6]
2013年、防衛産業はテスラの売上高の6分の1未満を占めたが、スミット・グプタは地理空間情報市場への売上高が増加すると予測した。[7]
仕様
注記
- ^ 処理能力を計算するには、Tesla (マイクロアーキテクチャ)#パフォーマンス、Fermi (マイクロアーキテクチャ)#パフォーマンス、Kepler (マイクロアーキテクチャ)#パフォーマンス、 Maxwell (マイクロアーキテクチャ)#パフォーマンス、またはPascal (マイクロアーキテクチャ)#パフォーマンスを参照してください。数値の範囲は、それぞれベースクロックと最大ブーストクロックでの最小および最大処理能力を指定します。
- ^ CUDAプログラミング ガイドに準拠したコア アーキテクチャ バージョン。
- ^ GPUブーストは、カードの所定の電力予算の範囲内でコアクロックレートを上げるデフォルトの機能です。複数のブーストクロックが利用可能ですが、この表は各カードでサポートされている最高クロックを示しています。[8]
- ^ abc Nvidiaが指定していない仕様はGeForce 8800 GTXに基づいていると想定される
- ^ abcd Nvidiaが指定していない仕様はGeForce GTX 280に基づいていると想定される
- ^ ab Nvidiaが指定していない仕様はQuadro FX 5800に基づいていると想定される
- ^ abcdef ECC をオンにすると、専用メモリの一部が ECC ビットに使用されるため、使用可能なユーザー メモリが 12.5% 減少します。(たとえば、合計メモリが 4 GB の場合、ユーザーが使用できるメモリは 3.5 GB になります。)
