ムラード 5-10

Mullard 5-10 は、英国の真空管メーカーMullard が、自社の製品の利点を生かすために、 1954 年に英国サリー州ミッチャムの Mullard アプリケーション リサーチ ラボ (ARL)で設計した真空管アンプの回路です。このラボは、ニュー ロード工場群の一部です。この回路は、Practical Wireless誌で初めて公開されました。

このアンプは 5 つの真空管と 10 ワットの出力を備えていたため、「5-10」と呼ばれていました。これらの真空管のうち 1 つは全波整流器(EZ80 または EZ81)、1 つはプリアンプ五極管 EF86 、もう 1 つは位相スプリッターとしての二重三極管ECC83でした。電力増幅はプッシュプル構成で動作するEL84のペアによって処理されました。

回路の周波数応答は 40Hz ～ 20,000Hz で、 THD は 0.2%未満でした。

1959 年に Mullard 社は、ニューロード工場の受信バルブ開発部門で開発されたバルブを使用したさまざまなアンプおよびプリアンプ回路を網羅した有名な小冊子「オーディオ アンプ用 Mullard 回路」を出版しました。

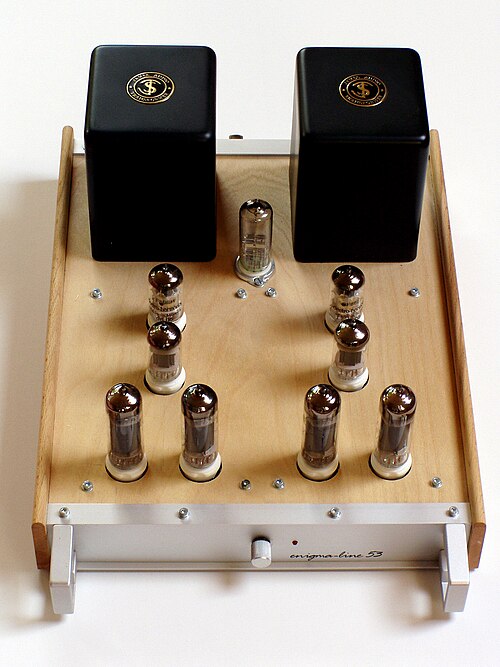

Mullard 5-10 の回路設計は、推奨された Partridge出力トランスとともに、そのユニークなサウンド再生で有名であり、このアンプの多くのバリエーション (Mullard 独自の 20 ワット バージョンであるEL34 を使用した Mullard 5-20 を含む) は真空管時代の終わりまで広く使用されていました。同様の設計は、真空管オーディオ愛好家向けの高価な機器として現在でも製造されています^[要出典]。
