モトローラ 56000

モトローラDSP56000 （ 56Kとも呼ばれる）は、モトローラセミコンダクタ（後のフリースケールセミコンダクタ、さらにNXP）が1986年から製造しているデジタル信号プロセッサ（DSP）チップのファミリーである^{[1] [2] [3] [4] [5]}。後継モデルは2020年代でも製造されている。56kシリーズは主に信号処理を行う組み込みシステム向けであったが、NeXT、Atari Falcon030、SGI Indigoワークステーションなど、56001を使用している多くのコンピュータでも一時期非常に人気があった。 ^[6]アップグレードされた56kバージョンは、今日でもオーディオ機器、レーダーシステム、通信機器（携帯電話など）、その他さまざまな組み込みDSPアプリケーションで使用されている。56000は、更新された96000のベースとしても使用されたが、商業的には成功しなかった。 ^{[アップデート]}

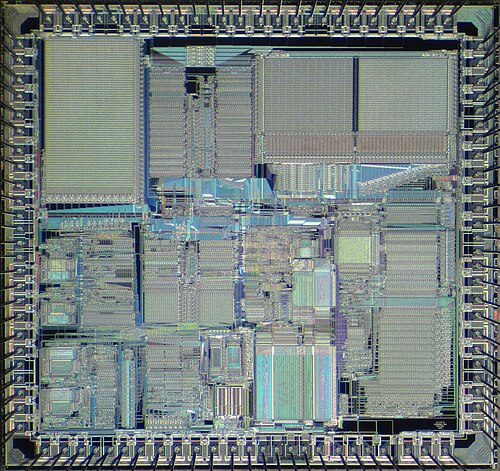

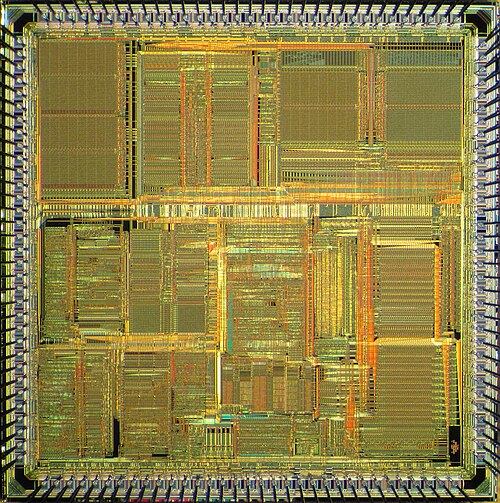

DSP56000 は、24ビットのプログラムワードと24 ビットのデータ ワードを持つ固定小数点演算を使用します。2 つの 24 ビットレジスタ(1 つの 48 ビット レジスタとも呼ばれます) が含まれています。また、2 つの 56 ビットアキュムレータ(それぞれ 8 ビットの「拡張」(ヘッドルームとも呼ばれます) が含まれています。それ以外は、アキュムレータは他の 24/48 ビット レジスタと同様です。修正ハーバード アーキテクチャプロセッサである 56k には、プログラム メモリ スペース/バスと 2 つのデータ メモリ スペース/バスの 3 つのメモリ スペース+バス(一部のモデルではオンチップ メモリ バンク) があります。^[7]スタック領域は、メイン メモリ アドレス スペースとは別の「スタック メモリ スペース」と呼ばれる別のアドレス スペースに割り当てられます。^{[8]サブルーチン呼び出しや「長い}割り込み」で使用されるスタックの深さは 15 です。 ^[9]

24 ビットが基本ワード長として選択されたのは、56000 の主な関心事であるオーディオ (サウンド) を処理するための適切な数値範囲と精度をシステムに提供したためです。^[要出典] 24 ビットは144  dBのダイナミック レンジに相当し、アナログ/デジタル コンバーター(ADC) とデジタル/アナログ コンバーター(DAC) が 20 ビットを超えることはめったになかった 1980 年代には十分なものでした。1 つの例はADSLアプリケーションで、フィルターには通常 20 ビットの精度が必要です。左端の 4 ビットは通常、計算のオーバーフローを回避するのに十分な余裕があると考えられています。

このプロセッサは、最大指定クロック速度33MHzで1650万命令/秒（MIPS）を実行でき、^{[7]ブロック}浮動小数点 FFTのハードウェアサポートを備えています。^[7] 5V TTLレベルを使用し、約0.4Wを消費します。^[7]

ほとんどの設計では、56000 は 1 つのタスク専用です。これは、特殊なハードウェアを使用したデジタル信号処理がほとんどリアルタイムで、中断が許されないためです。時間的制約のない、それほど要求の厳しくないタスクの場合、設計者は通常、別のCPUまたはMCU を使用します。

56000は、1024ポイントの複雑な高速フーリエ変換（FFT）を59,898クロックサイクルで実行することができ、33MHzで1.8msかかります。^[7]つまり、1秒あたり555回を超える操作速度で、MP3などのかなり高度なオーディオコーデックのリアルタイムデコードとエンコードの両方が可能で、ディスクへの直接録音が可能です。^{[10] [11]}

ほとんどのデスクトップ コンピュータのCPUにSIMD命令が追加されたため、56000 のような専用 DSP チップは一部のアプリケーション分野から姿を消しましたが、通信やその他の専門的な用途では引き続き広く使用されています。このため、56800シリーズでは、シングル チップの「DSP コントローラ」ソリューションを作成する完全なMCUが追加されました。一方、 68000に 56000 を搭載した68456 では、その逆のことが起こりました。

56000の現在でもかなり普及しているモデルは、56301から始まる第3世代の56300ファミリーです。 ^[12] PCIインターフェースロジック、CRCプロセッサ、オーディオコンパンダーなどの特殊なアプリケーションがハードウェアおよびファームウェアに組み込まれたモデルがいくつかあります。コアクロック周波数は最大250MHzでした。^[13]

56000は、Cコンパイラ、アセンブラ、命令セットシミュレータを含む包括的な開発ツールスイートを提供します。^{[14] [15] [16]}
