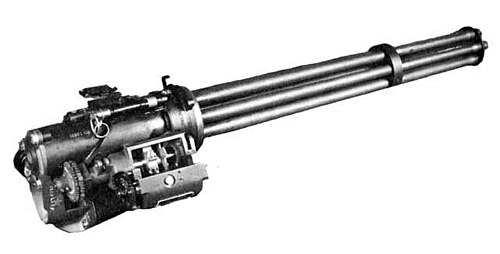

XM214 マイクロガン

XM214 マイクロガン
XM214 マイクロガン
タイプ	回転銃身機関銃
原産地	アメリカ合衆国
生産履歴
デザイナー	ゼネラル・エレクトリック
設計	1966
メーカー	ゼネラル・エレクトリック/ゼネラル・ダイナミクス
生産	1970年代 - ?; 1990年代後半までGEカタログに掲載[1]
建造数	不明; 10 個の 6 パックが WECOM/米国空軍に納入された
仕様
質量	10.2 kg (22 lb) の銃本体、三脚、一体型バッテリーユニット、フィードシュート、コンテナ内の弾薬 1,000 発を含む 38.6 kg (85 lb)
長さ	732 mm (28.8 インチ)
バレルの 長さ	533 mm (21.0 インチ)
カートリッジ	5.56×45mm M193
口径	5.56ミリメートル
アクション	機械駆動の回転式砲尾。モーターは 2,000 rpm で 0.75 hp (0.56 kW)、10,000 rpm で 1.5 hp (1.1 kW) を出力します。
発射速度	航空機用試作機およびガンポッド：400～10,000 rpmで可変[2]（1,000、10,000 rpmも利用可能） 6連装砲：4,000 rpmで0.6 kW、バースト3～1,500発
銃口速度	3,250 フィート/秒 (990 メートル/秒)
給餌システム	ベルトとシュート
観光スポット	鉄

XM214マイクロガンは、アメリカ製の試作型5.56 mm回転銃身機関銃です。ゼネラル・エレクトリック社によって設計・製造されました。XM214 は、M134 ミニガンの縮小版で、より小型で軽量なバージョンであり、M193 5.56×45mm弾を発射します。

XM214 は当初、航空機用に開発された。その後、ゼネラル・エレクトリック社はこれを携帯式兵器システムとして開発し、GE Six-Pakとして知られるようになった。完全な Six-Pak システムの重量は、弾薬 1,000 発を含めて 85 ポンド (38.5 kg) で、一部の重機関銃に匹敵する重さであった。Six-Pak の基本銃の重量は 27 ポンド (12.2 kg) であった。このシステムは 2 人の兵士からなるチームで運搬可能で、M122 三脚または車両のピントル マウントに取り付けることができた。全長は 104 cm、銃のみの長さは 68.6 cm、幅 (弾薬ケースを含む) は 44.4 cm である。照準は通常、光学望遠鏡によって行われた。

Six-Pak は、XM214、電源モジュール、および保持ラックに取り付けられた 500 発入りの工場で梱包された使い捨てカセット 2 つで構成される弾薬モジュールで構成されていました。連結された弾薬はフレキシブル シュートを通じて銃に供給され、最初のカセットが空になると、2 番目のカセットから弾薬が供給され、新しいカセットをラックに追加する必要があることを示す目に見える信号が作動しました。

パワーモジュールには、24ボルトのニッケルカドミウム電池、0.8馬力（0.60kW）のモーター、およびソリッドステート電子制御が組み込まれていた。電池を車両の電源に接続しない限り、3,000発撃つと電池の充電が切れてしまう。このシステムは、約42ポンド（19kg）の2つの持ち運び可能な荷物に素早く分解できる。これは、銃に固定されたベルトシュートの端にあるクイックリリースフィッティングによって実現された。

電子制御装置にはバーストリミッターが組み込まれており、バースト後の銃の自動クリアリングを担っていた。電子制御装置を使用することで、銃の発射速度を400rpmから4,000rpmまで調整できた。ジェーンの歩兵兵器の後の版では、理論上の発射速度は最大6,000rpmであると主張した。『マシンガン第5巻』の著者ジョージ・チンは、 XM214 プロトタイプの発射速度は最大10,000rpmであったが、携帯可能なシックスパックは4,000rpmに制限されていたと主張した。ゼネラル・エレクトリックは12,000rpmでテストし、成功した。^[3]

88 x 10 インチ (224 x 25 cm) の5.56mm マイクロガン ポッドも、軽飛行機やヘリコプターの外部使用向けに開発されました。このユニットの弾薬容量は 1,500 ～ 3,500 発で、装填重量は 186 ～ 300 ポンド (84 ～ 136 kg) でした。給弾システムはヘリカル ドラムによるリンクレスで、公称発射速度は 6,000 rpm でした。必要に応じて 1,000 または 10,000 rpm に調整することができました。電源は内蔵バッテリー パックまたは飛行機自体から供給できます。

M16ライフルで使用されている5.56mm弾を発射できるのが、マイクロガンの主なセールスポイントでした。標準的なライフル弾を使用する速射砲として、米陸軍と米空軍は、航空機、ヘリコプター、装甲車両でのXM214の使用に興味を示しました。小型で軽量のマイクロガンは、重武装のガンシップ航空機や攻撃ヘリコプターでミニガンを置き換えることができ、弾薬、装備、さらには銃のためのスペースを確保できます。大型のミニガンを扱えない特定の小型航空機には、300ポンド（136kg）のポッドでXM214を装備できます。ゼネラル・エレクトリックは、この兵器を米海軍に河川船舶での使用を提案しました。同社の技術者は、オープンドア、航空機の翼または機首、改造した爆弾倉に6門の銃を配置、さらには自動防御ネットワークの砲塔など、さまざまな取り付け方法を提案しました。しかし、マイクロガンの5.56mm弾を使用するという大きな特徴は、その失敗でもあった。航空機の銃手にとって、高速では精度が低下し、7.62mmミニガンと比較して射程距離が限られていた。ゼネラルエレクトリックは、マイクロガンを歩兵用兵器にすることでその努力を再集中しようとしたが、陸軍は興味を示さなかった。^[4]
