リゲル（マイクロプロセッサ）

Rigel は、 Digital Equipment Corporation (DEC)が開発および製造した、 VAX命令セットアーキテクチャ (ISA) を実装したマイクロプロセッサチップセットです。1989 年 7 月 11 日、このチップセットを搭載した最初のシステムであるVAX 6000 モデル 400の発表とともに導入されました。Rigel は、 VAX 4000モデル 300 およびVAXstation 3100 モデル 76でも使用されました。量産された Rigel CPU の定格は 35 ～ 43 MHz でした。

Rigelチップセットは、いくつかのデバイスで構成されていました。

REX520中央処理装置(DC520 または「P チップ」とも呼ばれる)

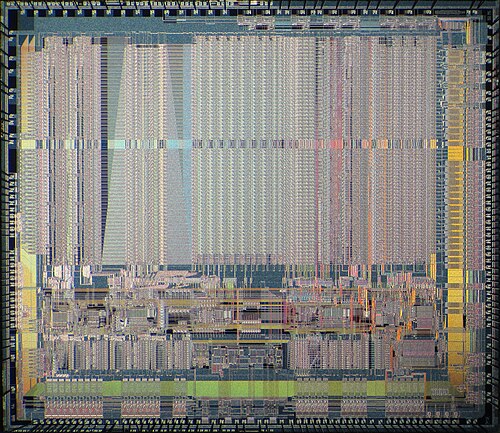

DC523浮動小数点ユニット(開発中のコード名はKIWIまたは「F チップ」)
DC592 キャッシュコントローラ (開発中のコード名はCOWまたは「C チップ」)
DC521クロックチップ

さらに、VAXベクタープロセッサオプションを実装したデバイスが 2 つあります。これらは、DC555 ベクターレジスタセットチップ ( VERSE ) と DC556 ベクターデータパスチップ ( FAVOR ) で構成されていました。

Rigel ベースのシステムのサポートチップには、RSSC (Rigel System Support Chip) と、VAX 4000 システムインターフェイスチップである Ghidra が含まれていました。

レックス520

Rigel アーキテクチャは、 VAX 8800プロセッサに基づいています。6 ステージのマイクロ命令パイプラインと、64 エントリの完全連想型変換ルックアサイドバッファを備えています。Rigel チップセットはオプションのベクタープロセッサをサポートし、REX520 はベクター命令をデコードして、REX520 によってベクターインターフェイス (VC) チップに渡しました。

REX520 には、命令キャッシュとして構成可能な 2 KB の統合プライマリキャッシュと、CMOSスタティックランダムアクセスメモリ(SRAM) チップで実装された外部 128 KB セカンダリキャッシュ (バックアップキャッシュ) があります。REX520 に外部キャッシュがあるのは、VAX 8800 の 64 KB プライマリキャッシュを同じダイに統合できなかったためです。バックアップキャッシュコントローラは VC チップ上にありました。

REX520 は 320,000 個のトランジスタで構成され、そのうち 140,000 個はロジック用、180,000 個はメモリ用です。ダイのサイズは 12 mm x 12 mm (144 mm²) です。224 リードのセラミックリードパッケージに収められています。

製作

このチップセットは、DEC 社が第 2 世代の相補型金属酸化膜半導体(CMOS) プロセスである CMOS-2 を使用して製造しました。このプロセスでは、最小フィーチャサイズが 1.5 μm で、2 レベルのアルミニウム相互接続が採用されています。

マライア

Mariah は、DEC が 1 μm CMOS-3 プロセスで製造した Rigel チップセットの改良版で、クロック周波数は 55 MHz から 71 MHz に高められています。Mariah CPU、FPU、キャッシュコントローラはそれぞれ DC595、DC596、DC597 と命名されました。Rigel に対する機能強化には、Mariah CPU の 4 kB ファーストレベルキャッシュと 32 ビット物理メモリアドレス指定、およびキャッシュコントローラチップに実装されたライトバックキャッシュが含まれます。Mariah は、VAX 6000 モデル 500、 MicroVAX 3100 モデル 80、および VAXstation 4000 モデル 60 で使用されました。

参考文献

コンピュータ歴史シミュレーションプロジェクトの「Rigel」
コンピュータ歴史シミュレーションプロジェクトの「マライア」
KMI - サイト
Durdan, W. Hugh 他 (1990)。「VAX 6000 モデル 400 チップセットの概要」。Digital Technical Journal、第 2 巻、第 2 号、1990 年、36 ～ 51 ページ。
Slater, Debra L. 他 (1990)。「VAXvector 6000 モデル 400 でのベクトル処理」。Digital Technical Journal、第 2 巻、第 2 号、1990 年、11 ～ 26 ページ。
