酸化マグネシウム壁板

酸化マグネシウムは、一般的にはマグネシアと呼ばれ、セメント混合物の一部として使用され、適切な養生手順と実践の下で薄いセメントパネルに成形されると、住宅や商業ビルの建設に使用できる鉱物です。いくつかのバージョンは、一般的な建築用途、耐火性、カビや白カビの制御、および防音が必要な用途に適しています。マグネシアボードは、マグネシウムと酸素原子間の非常に強い結合により、酸化マグネシウム結晶（化学式MgO）を形成するため、強度と耐性があります。

マグネシアボードは、壁や天井の覆い材や下地として、従来の石膏ボードの代わりに使用されます。また、鼻隠し、軒裏、シャフトライナーやエリアセパレーション、壁下地、タイルの裏張り（バッキングボード）などの他の建築用途にも使用され、仕上げシステム、外部断熱仕上げシステム、一部のタイプのスタッコなどのコーティングや断熱システムの基材としても使用されます。

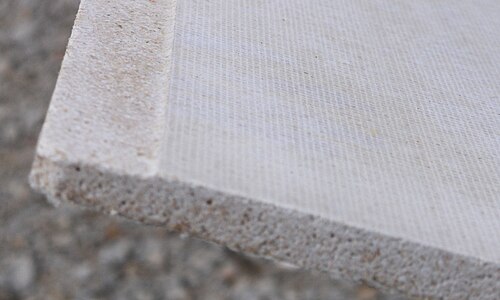

建築用マグネシアセメントボードは、さまざまなサイズと厚さで入手できます。紙で覆われた素材ではありません。一般的には、ライトグレー、白、ベージュです。グレードには、滑らかな表面、ざらざらした質感、実用性、多用途性などがあり、用途や用途に応じて密度と強度が異なります。

アジアでは、さまざまなマグネシアセメントボードが主要な建築資材として使用されています。いくつかのバージョンは、 2008年夏季オリンピックの公式建築指定資材に指定されており、また、台湾の台北にある世界で最も高いビルの1つである台北101のすべての壁の内側と外側、耐火梁、床下地として広く使用されています。

マグネシアセメントは世界中で製造されていますが、主にマグネシアベースの鉱石（ペリクレース）が採掘される地域の近くで製造されています。主要な鉱床は中国、ヨーロッパ、カナダにあります。^[1]米国のマグネシア鉱床はごくわずかです。推定によると、アジアでのマグネシアボード製品の使用量は約740,000平方メートル（800万平方フィート）です^{[説明が必要]}。米国、特に沿岸地域で人気が高まっています。

• マグネシアセメントは石工建築に古くから使われてきました。主にモルタルの成分や土レンガの安定剤として使われていました。マグネシアは万里の長城やその他の古代の建造物でも確認されています。ローマのセメントにはマグネシアが大量に含まれていたと言われています。
• 西洋では、エネルギーが安価で（エネルギー効率を参照）、カビの感染があまり理解されていなかった20世紀に、石材用途でマグネシアに代わってポートランドセメントが使用されました。
• しかし、いくつかのプロジェクトではマグネシアを使い続けました。ニューヨーク市のブルックリン橋の基礎は、地元で採掘されたセメント、酸化カルシウムとマグネシアセメントの混合物で作られており、一般にローゼンデールセメントと呼ばれ、米国で製造される唯一の天然の非焼成セメントです。
• マグネシアセメントボードは、2003 年頃に米国で建築用途として承認されました。
• 耐火性と安全性の評価により、ニューヨークとニュージャージーはマグネシアセメントボードを早期に採用しました。フロリダ州はカビ耐性のためにマグネシアボードを採用しました。マイアミデイド郡ではハリケーンおよび衝撃試験を受け、承認されています。
• 台湾の台北にある、現在世界で 8 番目に高いビルである台北 101 の 101 階すべてにマグネシア ボードが使用されています。マグネシア シートは、すべての壁の内側と外側、耐火梁、および床下地材として使用されています。

マグネシアは、従来の石膏ベースの乾式壁や合板に代わる壁板として主に広く使用されています。マグネシア ボードは、刻み目を付けたり、折り曲げたり、鋸で切ったり、穴を開けたり、木材や鋼鉄のフレームに固定したりできます。

マグネシアボードは、安全性と耐久性に関する建築基準法の変更に対応するために建設資材に施された進歩の良い例です^[要出典]。

• 内壁・天井ボード
• 外壁とフェンス板
• 外装材
• トリム材
• 筋膜^[2]
• ソフィット
• シャフトライナーとエリア分離壁ボード
• タイルの裏張り（バッキングボード）と下敷き
• 直接塗布仕上げシステム、EIFS、SIPS、ポートランド型スタッコ、合成スタッコなどのコーティングおよび断熱システムの基材。

• 評価とテスト:
  • 耐火性（UL 055およびASTMテスト済み、A定格）
  • 耐水性（36か月の凍結/解凍テスト済み）
  • カビ/菌類/虫なし（カビ、菌類、昆虫に対して非栄養性 ASTM G-21）
  • 耐衝撃性（ASTM D-5628）
  • NYC承認（MEA # 359-02-M）
  • シリカ/アスベスト不使用
  • STC 定格 53-54
• 従来の乾式壁やセメントボードの代わりに使用できます。特別なツールは必要ありません。
• 硬くて非吸収性の表面 - グラスファイバーの裏地を使用 - 紙なし。
• 防水コーティング システムを使用することを条件に、セメント系サイディングなどの用途に使用できます。
• 色は豊富にご用意しております。
• エネルギー効率が高い - マグネサイトは、一般的なモルタルや石膏に使用される消石灰やポートランド石の製造の出発物質である従来のポートランドセメントや酸化カルシウムの形成には 1,400 ℃ 以上が必要であるのに対し、約 780 ℃ で焼成されます。
• マグネシアボードは、生物に優しい建築とカビ感染のリスクに関する記事で言及されています。
• コストはポートランドセメント製のセメントボードと同等ですが、湿式用途ではその材料よりも多くの利点があります。

• 中国には炭酸マグネシウム（マグネサイト鉱石）の天然鉱床があり、これを焼成して酸化マグネシウムを生産する。中国の地方政府は、MgOの製造に必要な原材料を他国に輸出することを禁止している。^[3]
• 米国やヨーロッパではマグネシウム系鉱物の採掘はほとんど行われておらず、耐火レンガ（いわゆるマグネシア耐火物）などの高価値のセラミック用途以外では利益は出ないと考えられています。低コストの MgO ボードを使用するほとんどの建築プロジェクトでは、必然的に中国製またはインド製の材料に頼ることになります。
• ほとんどの場合、良質のマグネシアボードは、紙張りの石膏ボード材料よりも高価です。
• すべてのセメント混合物と同様に、マグネシアセメントと関連する混合レシピおよび機器では、ミキサーに投入される原材料だけでなく、硬化プロセスと、新製品および半新製品の硬化および取り扱いのための適切な待機時間の両方において厳格な管理が必要です。多くの安価なブランドは、マグネシウムオキシ塩化物セメント技術を使用して高い初期強度を実現していますが、この技術によりボードは水による弱化や材料の不均一化の影響を受けやすくなります。
• 複数の異なる製造業者が存在し、製造コストと販売コストに大きな違いがあるため、配合設計と硬化プロセスに大きく影響します。これにより、各ブランドの潜在的な用途は大きく異なります。異なるブランドは見た目や感触が似ているかもしれませんが、すべてが同じではなく、同じように使用できるわけでもないため、特定の用途に合わせてバージョンやブランドを選択する際には注意が必要です。[?参照]
• ボードには、かなり独特なインストール要件がある傾向があります。インストールの問題を回避するには、各バージョンのマグネシア ボードを製造元の推奨事項に従ってインストールする必要があります。
• ほとんどの場合、ボードはソレルセメント（オキシ塩化マグネシウム）を使用して製造されており、わずかに吸湿性のある製品となり、湿度の高い気候で使用すると「泣きボード」と呼ばれる問題が発生する可能性があります。例：Dokk1。
• ソレル セメントの塩化物は比較的移動性が低いですが、場合によっては、埋め込まれた留め具やスチール スタッドに対して腐食環境を作り出す可能性があります。

• 粘土パネル
