MBus (SPARC)

MBus は、中央処理装置、マザーボード、メインメモリなどの高速コンピュータ システム コンポーネント間の通信用にSun Microsystemsによって設計および実装されたコンピュータ バスです。SBusは、同じマシンでアドオン カードをマザーボードに接続するために使用されます。

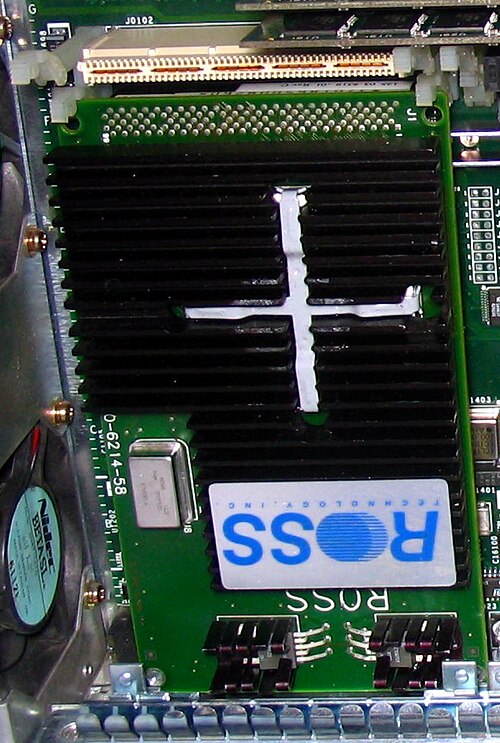

MBus は、Sun の最初のマルチプロセッサ SPARCベース システムであるSPARCserver  600MP シリーズ (1991 年発売)で初めて使用され、その後SPARCstation 10およびSPARCstation 20ワークステーションでも使用されました。このバスにより、取り外し可能な MBus モジュールにパッケージ化された最大 8 つのCPUを使用したマルチプロセッシング構成で、1 つのマザーボードに複数のマイクロプロセッサを統合できます。実際には、MBus あたりのプロセッサ数は 4 つに制限されています。内部で MBus プロトコルを使用するシングル プロセッサ システムも販売されましたが、製造コストを下げるために CPU はマザーボードに恒久的に接続されていました。

MBus は64 ビットの データパスを指定します。これは36 ビットの 物理アドレス指定を使用し、64 GBのアドレス空間を提供します。転送速度は 40 MHz で 80 MB /秒 (ピーク時 320 MB/秒)、50 MHz で 100 MB/秒 (ピーク時 400 MB/秒) です。バス制御はアービターによって行われます。割り込み、リセット、およびタイムアウト ロジックも指定されます。

関連するバスもいくつか開発されました。

XBus は、SPARCserver 1000、SPARCcenter 2000、Cray CS6400で使用されるパケット交換バスです。これは回線交換 MBus に対応しており、電気的特性と物理的フォーム ファクタは同じですが、信号プロトコルに互換性がありません。

KBus は、 Solbourne Computerシリーズ 6 およびシリーズ 7 コンピュータ システム で使用される、複数の MBus をリンクするための高速相互接続システムです。

MBus規格はサンとロステクノロジーが共同で開発し、1991年にリリースされました。^[1]

MBus を使用するコンピュータ システムを製造したメーカーには、Sun、Ross Technology、Hyundai /Axil、Fujitsu、Solbourne Computer、Tatung、GCS、Auspex、ITRI、ICL、Cray、Amdahl、Themis、DTK、Kamstrup などがあります。
