ラインマンの受話器

ラインマンハンドセットは、技術者が市内電話回線の設置やテストに使用する特殊なタイプの電話機です。テストセット、バットセット、バティンスキーとも呼ばれます。^[1]

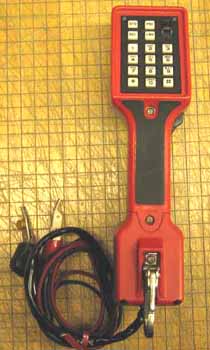

典型的な電話回線工の受話器には、受話器、送話口、ダイヤルインターフェイス、電話回線に接続するためのテスト リード線が組み込まれています。元々、電話回線工の受話器には回転ダイヤルが付いていましたが、最近の受話器は標準の 12 ボタンDTMF キーパッドのバリエーションを使用し、スピーカー用にアンプも採用しています。ほとんどの受話器はアナログの「 POTS 」回線で使用するように設計されており、デジタル回線では機能が制限されているか、まったく機能しません。昔の電話回線工は、受話器を「Goat」と呼んでいました。

上記の基本機能に加えて、携帯電話には次のような機能が 1 つ以上搭載されていることがよくあります。

• スピーカーフォン
• リダイヤル
• トーク/モニター切り替えスイッチ
• ミュート
• フックフラッシュボタン
• トーン/パルスダイヤル選択スイッチ
• データ通信の中断を防ぐためのローパスフィルタリング（ DSLなど）
• ツールベルトからセットを吊り下げるための機械式フック。セットによっては、レシーバー側、マウスピース側に移動したり、完全に取り外したりできるものもあります。

ラインマンのハンドセットは、通常、ほとんどの消費者向け電話機器に見られるモジュラー コネクタではなく、一対のテスト リード線を介して接続されます。テスト リード線には、ワニ口クリップ(裸線に接続)、貫通スパイクまたは「ベッド オブ ネイルズ」(絶縁線用)、およびパンチ ブロックに適合するように設計されたものの組み合わせが備わっています。他のパンチ ブロック タイプに適合するように設計されたアダプタ、ヒート コイルソケット、またはモジュラー ジャックも使用できます。

バット セットは、ライン アピアランスがある場所であれば、つまり配線にアクセスできる場所であればどこでも接続できます。中央局内では、メインまたは中間配線フレームになります。屋外設備作業の場合、クロスコネクト ボックスや空中接続エンクロージャなどのサービス エリア インターフェイスが含まれます。加入者サイト (住宅など) では、モジュラー コネクタのハウジングの内部または背後、またはネットワーク インターフェイスになります。

回線に接続されている場合、回線作業員の受話器は通常の加入者機器と本質的に区別がつきません。技術者はアクティブな通話を監視し、着信に応答し、発信することができます。一般的なテストには、ダイヤル トーンの確認、ANAC を使用した回線の識別、リングバック番号の使用などがあります。
