_v2.jpg/500px-EB-707_Condor,_Chilean_Air_Force_(FACh)_v2.jpg) チリ空軍のファルコン | |
| 原産国 | イスラエル |
|---|---|
| 紹介された | 1994年5月 |
| タイプ | 固体Lバンドコンフォーマルアレイレーダー |
EL /M-2075 ファルコンは、イスラエル航空宇宙産業(IAI) とイスラエルのエルタ電子工業によって開発された空中早期警戒管制(AEW&C)アクティブ電子走査 アレイ レーダーシステムです。主な目的は、航空優勢を維持し、監視を行うための情報を提供することです。新しいバージョンのEL/W-2085とEL/W-2090に追い抜かれました。
デザインと機能
EL/M-2075 は、ボーイング 707やその他の航空機で使用するためのソリッド ステート L バンド コンフォーマル アレイ レーダー システムです。完全な AEW ミッション スイートは Phalcon と呼ばれ、空中早期警戒、空中および地上目標の戦術的監視、および情報収集を目的としています。また、この情報を利用するために必要なコマンドおよび制御機能も統合されています。このシステムでは、フェーズド アレイ要素のパネルを 6 つ使用します。胴体の両側に 2 つずつ、拡大されたノーズコーンに 1 つ、尾翼の下に 1 つずつです。各アレイは、768 個の液冷式ソリッド ステート送信および受信要素で構成され、それぞれ位相と振幅が重み付けされています。これらの要素は個別のモジュールによって駆動され、8 つのモジュールごとに送信/受信グループに接続されます。これらの 8 つのモジュール バッチのうち 16 個のグループは、いわゆるプリ受信/送信ユニットにリンクされており、中央の 6 方向制御を使用して、さまざまなアレイのプリ送信/受信ユニットを時分割で切り替えます。チリのボーイング 707 ベースのアプリケーションで使用されているように、側面フェアリングは約 12 × 2 m の大きさで、機体のたわみによるレーダー精度の低下を防ぐためにフローティング ベッドに取り付けられています。各アレイは特定の方位セクターをスキャンし、合計 360° をカバーします。スキャンは、方位と仰角の両方で電子的に実行されます。レーダー モードには、高PRFサーチとフル トラック、トラック ウェイ スキャン、ホバリングおよび低速ヘリコプター用の低速スキャン検出モード (ローター ブレードのリターンを使用)、低 PRF 船舶検出モードがあります。[1]
一部の AEW&C 航空機に搭載されている可動レーダーであるロトドームを使用する代わりに、ファルコンはアクティブ電子スキャンアレイ(AESA)、つまりアクティブフェーズドアレイレーダーを使用します。このレーダーは、ビームを電子的に操作できる送信/受信 (T/R) モジュールのアレイで構成されているため、物理的に回転するロトドームは不要です。AESA レーダーは疑似ランダムな周波数セットで動作し、スキャン速度も非常に短いため、検出や妨害が困難です。最大 100 個のターゲットを 200 nmi (370 km) の範囲で同時に追跡できると同時に、12 を超える空対空迎撃または空対地攻撃を誘導できます。レーダーは、航空機の胴体または小さなドーム内の上部に取り付けることができます。どちらの位置でも、レーダーは 360 度をカバーします。フェーズドアレイレーダーにより、オペレーターの画面上の航空機の位置は、回転ドームAWACSの場合の20～40秒ごとではなく、2～4秒ごとに更新されるようになりました。[2]
プラットフォーム

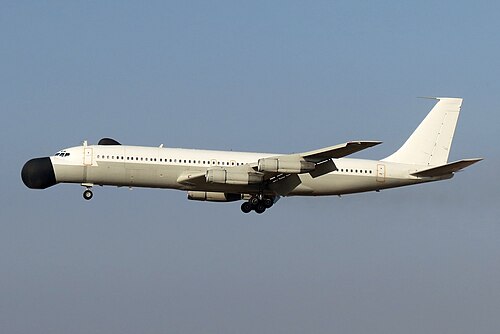

このシステムは、ボーイング707、ボーイング767、ボーイング747シリーズの航空機を含む多くの航空機に取り付けることができます。1989年にチリと締結した契約に基づき、最初に設置されたファルコンシステムは、ランチリの旧ボーイング707に取り付けられ、1993年に初飛行しました。1994年5月、この航空機はチリ空軍に引き渡され、コンドルとして知られています。
運用履歴
イスラエル空軍は、 1990年代半ばに退役した E-2Cに代わるボーイング707機にファルコンシステムを搭載しました。
オペレーター
現在のオペレーター
元オペレーター
