ホモグラフィ（コンピュータービジョン）

コンピューター ビジョンの分野では、空間内の同じ平面の任意の 2 つの画像は、ホモグラフィによって関連付けられます(ピンホール カメラ モデルを想定)。これは、画像修正、画像登録、または 2 つの画像間のカメラ モーション (回転と移動)など、多くの実用的なアプリケーションに使用されます。推定されたホモグラフィ マトリックスからカメラの再切除が行われると、この情報はナビゲーションに使用したり、3D オブジェクトのモデルを画像やビデオに挿入して、正しい視点でレンダリングし、元のシーンの一部であるように見せたりするために使用できます (拡張現実を参照)。

平面上の点を観測する2 台のカメラaとb があります。 bの投影からaの投影に移ると次のようになります。 ${\displaystyle P_{i}}$${\displaystyle {}^{b}p_{i}=\left({}^{b}u_{i};{}^{b}v_{i};1\right)}$${\displaystyle P_{i}}$${\displaystyle {}^{a}p_{i}=\left({}^{a}u_{i};{}^{a}v_{i};1\right)}$${\displaystyle P_{i}}$

${\displaystyle {}^{a}p_{i}={\frac {{}^{b}z_{i}}{{}^{a}z_{i}}}K_{a}\cdot H_{ab}\cdot K_{b}^{-1}\cdot {}^{b}p_{i}}$

ここで、およびは各カメラフレームにおけるPのz座標であり、ホモグラフィ行列は次のように与えられる。 ${\displaystyle {}^{a}z_{i}}$${\displaystyle {}^{b}z_{i}}$${\displaystyle H_{ab}}$

${\displaystyle H_{ab}=R-{\frac {tn^{T}}{d}}}$。

${\displaystyle R}$は、 b がaに対して回転する回転行列です。tは、aからbへの変換ベクトルです。nとd は、それぞれ平面の法線ベクトルと原点から平面までの距離です。K aとK _{b は、}カメラの固有パラメータ行列です。

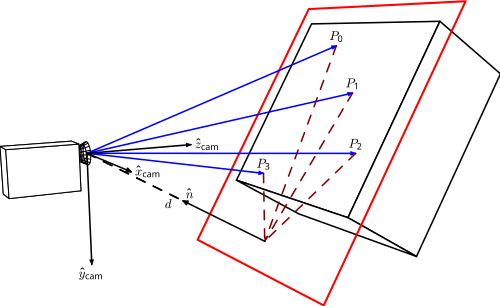

この図は、カメラb が距離dにある平面を見ているところを示しています。注: 上の図から、平面モデルとして、が に沿ったベクトルの投影であり、 に等しいと仮定します。したがって、となります。また、となります。 ${\displaystyle n^{T}P_{i}+d=0}$${\displaystyle n^{T}P_{i}}$${\displaystyle P_{i}}$${\displaystyle n}$${\displaystyle -d}$${\displaystyle t=t\cdot 1=t\left(-{\frac {n^{T}P_{i}}{d}}\right)}$${\displaystyle H_{ab}P_{i}=RP_{i}+t}$${\displaystyle H_{ab}=R-{\frac {tn^{T}}{d}}}$

この式は、カメラb が回転も平行移動もしない場合にのみ有効です。一般的なケースでは、と はそれぞれカメラaとbの回転と平行移動であり、ホモグラフィ行列は次のようになります。 ${\displaystyle R_{a},R_{b}}$${\displaystyle t_{a},t_{b}}$${\displaystyle R=R_{a}R_{b}^{T}}$${\displaystyle H_{ab}}$

${\displaystyle H_{ab}=R_{a}R_{b}^{T}-{\frac {(-R_{a}*R_{b}^{T}*t_{b}+t_{a})n^{T}}{d}}}$

ここで、d はカメラbから平面まで の距離です。

ホモグラフィが計算される画像領域が小さい場合や、画像が大きな焦点距離で取得された場合、アフィンホモグラフィは画像変位のより適切なモデルです。アフィンホモグラフィは、最後の行が固定されている一般的なホモグラフィの特別なタイプです。

${\displaystyle h_{31}=h_{32}=0,\;h_{33}=1.}$
