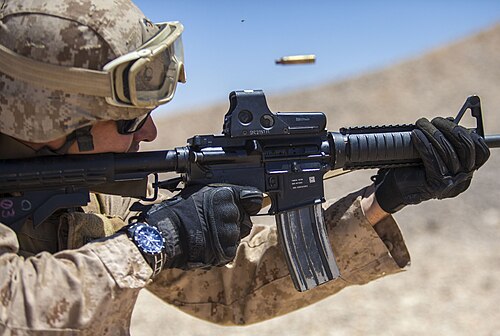

ホログラフィック照準器またはホログラフィック回折照準器は、非拡大式の 照準器であり、使用者はガラスの光学窓を通して、視野上の離れた場所に重ねられたホログラフィック レチクル画像を見ることができる。[1]レチクルのホログラムは窓に組み込まれており、レーザーダイオードによって照らされる。
歴史
第一世代のホログラフィックサイトは、当時ERIMの子会社であったEOTechが1996年のSHOT Showで発表した[2]。当時同社と提携していたブッシュネル社がHoloSightという商標で発表し、当初は民間のスポーツ射撃や狩猟市場をターゲットにしていた。この製品は、Shooting Industry Academy of ExcellenceからOptic of the Year Awardを受賞した。[要出典]
EOTechは、2017年初頭にVortexが競合製品としてRazor AMG UH-1を市場に投入するまで、ホログラフィックサイトを製造していた唯一の会社でした。 [3] Vortexは2020年7月中旬にGen IIモデルを導入し、後にオリジナルのUH-1に取って代わりました。
デザイン

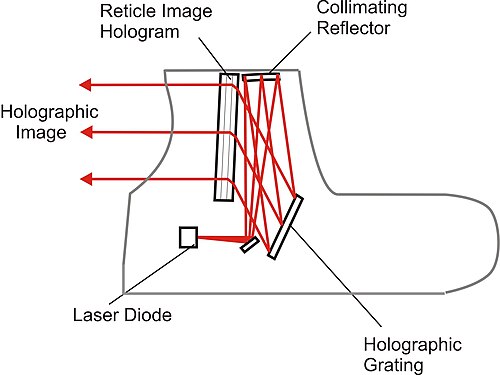

ホログラフィック照準器は、製造時にホログラフィックフィルム上に3次元空間で記録されたレチクル画像のレーザー透過ホログラムを使用します。この画像は光学表示ウィンドウの一部です。記録されたホログラムは、照準器に組み込まれたレーザーダイオードの平行光によって照準器に照射されます。照準器は、ホログラフィック格子を傾けたり回転させたりするだけで、距離と風偏を調整できます。 [4]温度によるレーザー波長の変化を補正するために、照準器は、照準レチクルを形成するホログラムと同量で反対方向にレーザー光を分散させるホログラフィック格子を使用します。
ホログラフィック照準器の光学窓は、中央に照明付きのレチクルがある透明なガラスのように見えます。照準レチクルは、非常に小さな点になることがあります。その大きさは目の鋭さによって決まります。視力が 20/20の人の場合、約 1分角(0.3 mrad )になります。 [要出典]
ホログラフィック サイトを「レッド ドット マグニファイア」と組み合わせると、より遠くのターゲットをより効果的に狙うことができます。
視差エラー
反射照準器と同様に、ホログラフィック照準器は「視差フリー」ではなく、目の位置に応じて照準点が移動します。これは、ホログラフィック画像を有限距離に設定することで補正できます。ホログラフィック画像は、近距離では目の動きによる視差が光学窓のサイズとなり、設定された距離（通常はターゲット範囲の約100ヤード）でゼロに減少します。[5]
反射照準器と比較して
光透過率
レチクルは透過型ホログラムであり、ホログラムを通して照射されるレーザーによって再構成された画像が表示されるため、標準的な反射型照準器のように画像を反射するために必要な半銀コーティングまたは誘電性二色性コーティングによって照準「窓」を部分的に遮る必要はありません。[2]したがって、ホログラフィック照準器は反射型照準器よりも優れた光透過性を持つ可能性があります。
製造コスト
ホログラフィック サイトは、その複雑さとホログラフィック サイトの製造元が 2 社しかないことから、 レッド ドット サイトよりもかなり高価です。
サイズ
ホログラフィックサイトは一般的に反射サイトよりもかさばり、ライフルに取り付ける必要がありますが、レッドドットサイトは拳銃に収まるほど小さく作られています。[6]
バッテリー寿命
ホログラフィック サイトは、レッド ドット サイトなどのLED を使用するリフレックス サイトと比較すると、バッテリー寿命が短くなります。ホログラフィック サイトのレーザー ダイオードは、同等の明るさの標準 LED よりも多くの電力を使用し、より複雑な駆動電子機器を備えているため、レッド ドット サイトと比較して、1 セットのバッテリーでホログラフィック サイトを動作させることができる時間が短くなります。 [7]一般的なホログラフィック サイトの場合は約 600 時間ですが、レッド ドット サイトの場合は最大数万時間になることもあります。[8]たとえば、Vortex Razor AMG UH-1 ホログラフィック サイトの予想バッテリー寿命は、中程度の設定で 1,000 ～ 1,500 時間 (1 か月半から 2 か月) と言われています。[9] Aimpoint CompM5s レッド ドット サイトの予想バッテリー寿命は、約 8,000 ～ 1,500 時間です。設定に応じて50000時間（ 1～5年）。 [8]
