ヘドル

綜絖は織機の不可欠な部分です。経糸の各糸は綜絖を通過します。^[1]綜絖は緯糸を通すために経糸を分離するために使用されます。 [ ^{1] [2]一般的な綜絖はコードまたはワイヤで作られており、}織機のシャフトに吊り下げられています。各綜絖には、経糸が通される中央に穴があります。^[3]経糸の各糸に対して1つの綜絖があるため、細い経糸や幅広の経糸には約1,000本の綜絖が使用されることがあります。手織りのティータオルには通常300〜400本の経糸があり^[4]、それだけ多くの綜絖が使用されます。

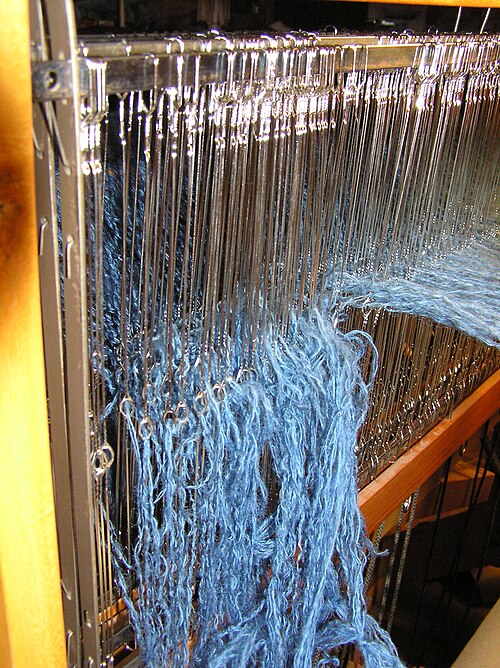

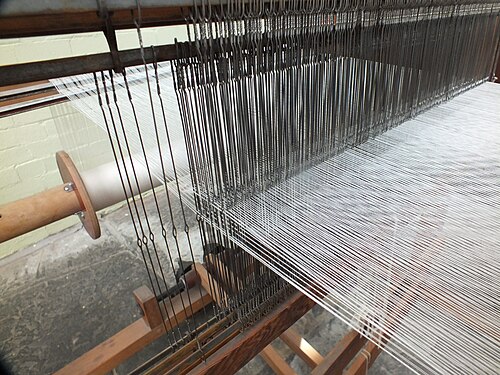

織物では、経糸はシャフトによって上下に動かされます。これは、経糸の各糸がシャフト上のヘドルを通過することによって実現されます。シャフトが上がるとヘドルも上がり、ヘドルに通された経糸が上がります。ヘドルは、織るパターンに応じて、シャフト上で均等にまたは不均等に分散されます。^[1]たとえば、 平織りや綾織りでは、ヘドルは均等に分散されます。

異なる織り構造を得るために、経糸は異なる軸のヘドルに通されます。たとえば、2 軸の織機で平織りをする場合、最初の糸は最初の軸の最初のヘドルに通され、次の糸は 2 番目の軸の最初のヘドルに通されます。3 番目の経糸は最初の軸の 2 番目のヘドルに通され、以下同様に続きます。このように、ヘドルによって経糸を 2 つのグループにグループ化することができ、1 つのグループは最初の軸のヘドルに通され、もう 1 つのグループは 2 番目の軸のヘドルに通されます。

ヘドルの大部分は説明されている通りですが、このスタイルのヘドルは古いスタイルから派生したもので、そのうちのいくつかは現在でも使用されています。たとえば、リジッドヘドル織機では、糸ごとに 1 つのヘドルを使用するのではなく、シャフトに「ヘドル」が固定されており、すべての糸がすべてのシャフトを通過します。

ワイヤー ヘドルには、品質の大きなばらつきがあります。ヘドルの目は滑らかで、経糸を引っかけたりほつれさせたり (その結果、経糸が弱くなる) する鋭い角があってはいけません。経糸はヘドルを問題なく通過できなければなりません。また、ヘドルは軽くてかさばらないものでなければなりません。

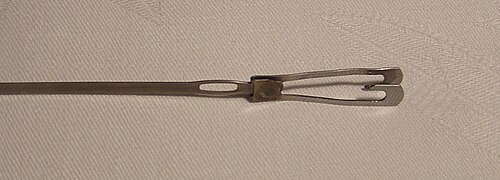

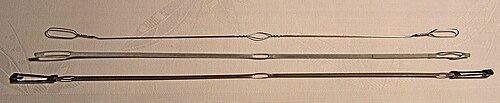

金属製のヘドルには、ワイヤー、差し込みアイ、平鋼の 3 種類が一般的です。差し込みアイは、経糸を捉える粗い端がなく滑らかなアイを備えているため、最も優れていると考えられています。ワイヤー ヘドルは 2 番目に品質が高く、次に平鋼が続きます。ワイヤー ヘドルは差し込みアイ ヘドルによく似ていますが、差し込みアイにはアイ用の金属の円があるのに対し、ワイヤー ヘドルは上部と下部が単にねじられているだけです。平らな金属ヘドルは、滑らかでないだけでなく、より重く、かさばるため、品質が最も悪いと考えられています。これは平らな鋼片で、両端がわずかに回転して平らな面がシャフトに対して 45 度の角度になっています。アイは、金属片の中央に開けられた穴です。

伝統的なヘドルはコードで作られていました。しかし、コードは時間の経過とともに劣化し、経糸とヘドルの間に摩擦が生じて経糸を傷める可能性があります。今日、伝統的なコードヘドルは主に歴史再現者によって使用されています。

非常にシンプルなストリング ヘドルは、2 倍の長さのコードに 5 つの結び目を連続して作ると、5 つのループが作成されます。これらのループのうち、重要なのは両端の 2 つのループと中央のループです。両端のループは、シャフトの上部バーと下部バーの間にヘドルを張るために使用され、通常はヘドルがシャフトに沿ってスライドするのに十分な大きさです。中央のループは、経糸を通す穴で、ヘドルの中央に配置されます。ストリング ヘドルはかぎ針編みすることもでき、さまざまな形状があります。

現代の手織り職人の中には、機械で編んだポリエステルのヘドルを使用する人もいます。これらの合成ヘドルは、伝統的な結び目のある紐のヘドルの問題のいくつかを最小限に抑えます。これらは、シャフトの重量を軽減するために、金属ヘドルの代替として使用されます。^[5]

インクル織機のヘドルは、一般的に紐で作られ、単純なループで構成されています。リジッドヘドル織機と同様に、経糸が交互にヘドルを通過します。

タペストリー織機のヘドルは、一般的には紐で作られています。紐の輪の片側には経糸を通す穴があり、もう片側にはヘドルバーに取り付けるためのループがあります。Loom #Heddle-bar を参照してください。

修理用ヘドルは、ヘドルが壊れた場合 (これはまれですが)、または織機が不適切にワーピングされている場合に使用できます。織り手がパターンに間違いを見つけた場合、すべての糸を通し直す代わりに、修理用ヘドルをシャフトの正しい位置に差し込むことができます。したがって、修理用ヘドルには、シャフトに固定する下部と上部のループを開く方法があります。修理用ヘドルを使用すると、間違いを修正する時間を大幅に節約できますが、一般的にかさばり、他のヘドルに引っかかります。

•
  2種類のリジッドヘドル
•
  リジッドヘドルの仕組み。
•
  細い作業帯を織るシングルヘドル織機の籐で作られた硬いヘドル。ヨーロッパの暗黒時代を再現したもの。

固定式ヘドル織機では、通常、シャフトが 1 本あり、ヘドルはシャフトに固定されています。経糸は、ヘドルとヘドル間のスペースを交互に通過するため、シャフトを上げると、糸の半分 (ヘドルを通過する糸) が上がり、シャフトを下げると、同じ糸が下がります。ヘドル間のスペースを通過する糸は、所定の位置に留まります。

したがって、リジッド ヘドルは、一般的に使用されているヘドルとは大きく異なります。ただし、シングル ヘドルはリジッド ヘドルから派生したものです。非リジッド ヘドルの利点は、織り手がより多くの自由度を持ち、より多様な生地を作成できることです。リジッド ヘドル織機は、外観が標準的な床置き織機に似ています。

•
  踏み板と滑車で動かされる単一の固定ヘドルを備えたインクル織機。2 番目のヘドルを簡単に追加できます。

シングルヘドル織機とダブルヘドル織機は、ヘドルがすべて一緒になっているという点で、リジッドヘドル織機の一種です。ヘドルは通常、織機の上に吊り下げられています。織り手はペダルで操作し、座ったまま作業します。^[6]

アフリカの手織り織物のうち、シングルヘドル織機はアフリカの織物生産地域で広く使用されている。取り付け位置は地域の慣習によって異なる。ダブルヘドル織機は西アフリカ、エチオピア、マダガスカルでランバ布の生産に使用されている。^[6]

• 織機#脱皮方法

ウィキメディア・コモンズには、ヘドルに関連するメディアがあります。

• 「ヘドル」 。新国際百科事典。1905年。
