ジムナスティコンは、1796年にフランシス・ロウンズによって発明された、エアロバイクに似た初期のエクササイズマシンです。その機能は、関節を「体のすべての部分を同時に、または部分的に」鍛えることです。[1]
背景
ジムナスティコンは、 1741年にニコラ・アンドリーによって考案された整形外科の新たな科学から生まれました。 [2] これは、 19世紀の理学療法の発展につながる一連の体操の新技術の初期の例でした。[2]
この装置の発明者であるロウンズは、以前から医療電気、つまり病気や怪我の治療に電気を使用する分野の権威として名を馳せていた。1787年に出版された彼の著書『医療電気に関する観察』には、「電気が病気を治したり、大きな緩和をもたらした」多くの事例が記されている。[3]
機構

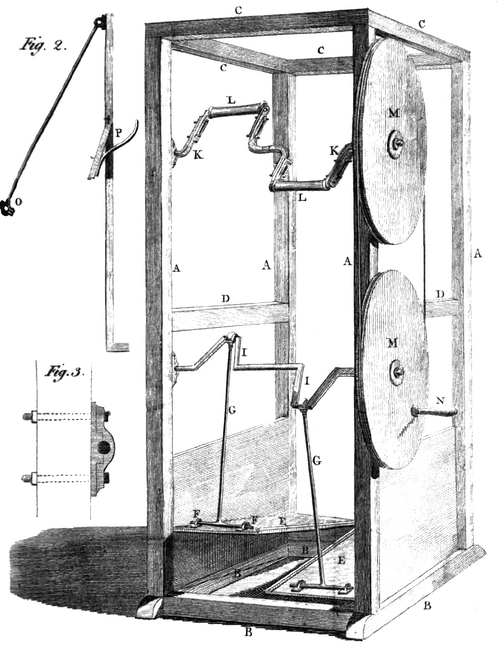

ジムナスティコンは、足用の木製の踏み板と手用のクランクを接続するフライホイールのセットに依存しており、これらは互いに駆動することも、独立して動作することもできました。 [4] 右の図は、機械の内部構造を示しています。ラベルA、B、C、およびD は構造フレームを示しています。踏み板にはE のマークが付いており、時計製造から派生した金属製のブラケットまたはコック ( F ) によってフレームに接続されています。「各踏み板には 2 つのクランクがあり、中央のネジがそれらを貫通して、踏み板リフターのクロス、つまり下端GGを包み込み、簡単に動かすことができます。」[4]ラベルI の付いた下部クランクは、上部クランクKと同様に、患者のニーズに合わせて調整可能です。[4]上部クランクは、2 つのフライホイール ( M ) によって下部クランクに接続されています。2 つの動きを固定するバンドは、必要に応じて取り付けたり取り外したりできます。[4]図2と図3は、それぞれ踏み板とハンドルを中央システムに接続する手段を表しています。O は踏み板の「分割されたヘッドで、上部またはキャップはねじ止めされています。Pはバネまたはバネ板で、足の関節と筋肉に作用を与えます。これらのバネ板の前端またはつま先端は、バネ、またはコックと中央のポイントで保持され、各踏み板EEに固定されています。後端またはかかと端は、踏み板EEの下降によってバネが圧縮されたときに（床または他の手段によって）上昇できるように、緩められています。」[4] Nは外部操作を可能にするクランクです。
用途
ロウンズは特許の中で、この機械は単に「人体の手足、関節、筋肉に、自発的または不随意に動きや運動を与える」ためのものだと説明している。[4] しかし、当時の雑誌記事では、ロウンズがこの機械を使って「痛風、麻痺、リウマチ、虚弱、拘縮など」を治療することに成功したと主張していたと記されている。 [5] この機械は病人向けに特別に設計されており、機械を単独で操作できないほど身体が不自由な人の関節に、不随意に動きを強制するために外部クランクが取り付けられていた。[6] しかし、状況により座ったままでいる人（学生など）に運動を提供できるため、健康な人にも役立つものだった。[5]
参考文献
- ^ 「Gymnasticon」、JM Good、O. Gregory、N. Bosworth、『Pantologia. A New (Cabinet) Cyclopaedia』（ロンドン、1819年）；Google Books スキャン。
- ^ ab Sarah Bakewell、「ウェルカム研究所図書館のイラスト：医療体操とCyriaxコレクション」、医療史41（1997）、487-495。
- ^ The Monthly Review、第77巻（1787年）、240ページ; Googleブックスのスキャン。
- ^ abcdef 「フランシス・ロウンズに付与された特許の仕様」『特許発明のレパートリー』ロンドン：TGアンダーウッド、1797年、88～93ページ。Googleブックスのスキャン。
- ^ ab The Monthly Magazine、vol. 4（1798）、477; Googleブックスのスキャン。
- ^ The Monthly Magazine、第2巻（1796年）、799ページ。Googleブックススキャン。
