| 開発者 | AT&T Labs Researchと寄稿者[1] |
|---|---|
| 初回リリース | 1991年以前[2] |
| 安定版リリース | 12.2.1 [3]
/ 2024年12月6日 |
| リポジトリ | gitlab.com/graphviz/graphviz |
| 書かれた | Ｃ |
| オペレーティング·システム | Linux、macOS、Windows |
| タイプ | グラフの視覚化 |
| ライセンス | Eclipse パブリックライセンス |
| Webサイト | グラフビズ |

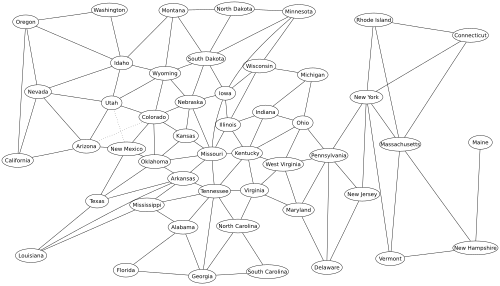

Graphviz ( Graph Visualization Softwareの略) は、AT&T Labs Researchが開発した、ファイル名拡張子が「gv」のDOT 言語スクリプトで指定されたグラフ(棒グラフではなく、ノードとエッジ)を描画する ためのオープンソース ツール パッケージです。また、ソフトウェア アプリケーションがツールを使用するためのライブラリも提供しています。Graphviz は、Eclipse Public Licenseに基づいてライセンスされるフリー ソフトウェアです。
ツール
- ドット
- さまざまな出力形式 ( PostScript、PDF、SVG、注釈付きテキストなど)で階層化されたグラフ描画を生成するためのコマンドラインツール。
- ニート
- 約 1000 ノードまでの無向グラフに役立ちます。「スプリング モデル」レイアウトは、グローバル エネルギーを最小化します。
- 翻訳
- 「スプリング モデル」に似た力指向グラフ描画ですが、エネルギーではなく力を最小化します。無向グラフに役立ちます。
- sfdp
- 大規模な無向グラフのレイアウト用の FDP のマルチスケール バージョン。
- ツーピ
- 放射状グラフ レイアウト用。ノードは、指定されたルート ノードからの距離に応じて同心円上に配置されます。
- サーコ
- 円形レイアウト。特定の通信ネットワークなど、複数の循環構造の特定の図に適しています。
- ドッティ
- グラフを視覚化および編集するためのグラフィカル ユーザー インターフェイス。
- 左利き
- プログラム可能なウィジェット（EZ [4]にヒントを得た言語で作成）で、DOTグラフを表示し、ユーザーがマウスでグラフに対してアクションを実行できるようにします。したがって、Leftyはグラフを使用するモデル・ビュー・コントローラGUIアプリケーションのビューとして使用できます。
- gml2gv、gv2gml
- 別のグラフ ファイル形式であるGMLとの間で変換します。
- グラフml2g
- GraphMLファイルを DOT 形式に変換します。
- gxl2gv、gv2gxl
- 別のグラフ ファイル形式であるGXLとの間で変換します。
Graphvizを使用するアプリケーション
Graphviz の注目すべきアプリケーションは次のとおりです。
- ArgoUMLの代替UMLダイアグラムレンダリングはargouml-graphvizと呼ばれます。[5]
- AsciiDoc はGraphviz 構文を図として埋め込むことができます。
- Bisonは言語を視覚化するために文法をドットとして出力することができます。[6]
- Confluence には、テキストの説明から図をレンダリングするための Graphviz プラグインがあります。
- ConnectedText にはGraphviz プラグインがあります。
- DoxygenはGraphvizを使用して、ソースコードのクラス階層、コラボレーション、呼び出しツリーなどの図を生成します。[7]
- FreeCADはGraphvizを使用してドキュメント内のオブジェクト間の依存関係を表示します。[8]
- Gephi には Graphviz プラグインがあります。
- Gramps はGraphviz を使用して系図 (家系図) を作成します。
- Graph-tool は、グラフの操作と視覚化のための Python ライブラリです。
- OmniGraffleバージョン5以降では、Graphvizエンジンと限られたコマンドセットを使用して、グラフを自動的にレイアウトします。[9]
- Org-modeはDOTソースコードブロックで動作します。[10]
- PlantUML はGraphviz を使用して、テキスト記述から UML 図を生成します。
- Puppet は、 Graphviz で表示できる DOT リソース グラフを生成できます。
- ScribusはオープンソースのDTPプログラムであり、Graphvizを使用してレンダリングフレームと呼ばれる特別なフレームタイプで内部エディタを使用してグラフをレンダリングすることができます。[11]
- Sphinxは、Graphviz を使用してドキュメントにグラフを埋め込むことができるドキュメント ジェネレーターです。
- TOra は、 GNU GPL に基づいて利用可能な、フリーソフトウェアのデータベース開発および管理 GUI です。
- Trac wikiにはGraphvizプラグインがあります。[12]
- ZimにはGraphvizドット言語を使用してページ内の図を追加および編集できるプラグインが含まれています。[13]
