グランドタワーパイプラインブリッジ | |
|---|---|

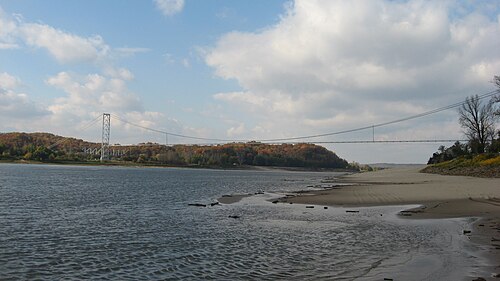

 南から見た橋の眺め | |
| 座標 | 北緯37°38′31″ 西経89°31′03″ / 北緯37.64194° 西経89.51750° / 37.64194; -89.51750 |
| 運ぶ | 天然ガス |
| 十字架 | ミシシッピ川 |
| ロケール | グランドタワー、イリノイ州 |
| 管理人 | アメリカ天然ガスパイプライン会社 |
| 特徴 | |
| デザイン | 吊り橋 |
| 最長スパン | 2,161.5 フィート (659 メートル) |
| 歴史 | |
| オープン | 1955 |
| 位置 | |
 | |
グランドタワーパイプライン橋は、ミズーリ州ヴィッテンバーグとイリノイ州グランドタワーの間のミシシッピ川に架かる天然ガスパイプラインを運ぶ吊り橋です。[1]
工事
ミシシッピ川の下を通る天然ガスパイプラインを建設する方が安価であったが、この選択肢ではガス漏れやメンテナンスの処理が非常に困難になるため、ガスパイプラインを運ぶ橋を建設することが決定された。この橋は、ミシシッピ川を渡る最初のパイプライン吊り橋であった。1953年にテキサス・イリノイ天然ガスパイプライン会社向けに推定380万ドル（2023年に3460万ドルに相当[2] ）で建設された。これは、テキサス州コーパスクリスティからイリノイ州シカゴ、ミシガン州デトロイトにガスを輸送する天然ガスパイプライン建設の最後のピースであり、1日あたり5億立方フィート（14 × 10 6 m 3）のガスを850ポンド毎平方インチ（5,900 kPa）の圧力で輸送している。工事は1953年9月に開始された。橋には、川の両側に1つずつ、高さ266フィート（81メートル）の鉄骨構造の塔が2つある。垂直の鉄製吊り下げケーブルが、直径30インチ（76センチメートル）の2本のパイプラインを、川から115フィート（35メートル）の高さにある主吊り下げケーブルに接続している。建設中、長さ80フィート（24メートル）のパイプが川を横切って伸ばされ、溶接工がそれらを接続した。パイプ1本あたりの重量は5トンで、川を渡るのに72本のパイプが必要だったため、約360トンの自重となった。この重量を支える橋台は、イリノイ州側で深さ50フィート（15メートル）、ミズーリ州側で深さ154フィート（47メートル）の岩盤まで伸びている。グランドタワー/ヴィッテンバーグの場所が選ばれたのは、川が狭く深く、石灰岩の岩盤に簡単に到達できるためである。[3] [4]
