第二次世界大戦時のドイツのロケット推進爆弾

第二次世界大戦中、ドイツ空軍は一連の無誘導ロケット推進式徹甲爆弾を開発した。主な種類はPC 500 Rs、PC 1000 Rs、PC 1800 Rsの 3 つである。PC はPanzersprengbombe Cylindrisch (「円筒形徹甲爆弾」) の略で、数字は爆弾のおおよその重量 (キログラム) を表し、Rs はロケット推進を意味する。これらの爆弾は装甲艦や同様の目標に対して使用することを目的としていた。ロケット推進の目的は爆弾の終端速度を上げ、貫通力を高めることであった。 ^{[ 1 ]}

これら3種類のミサイルは、弾頭、スペーサー、尾部という同様の構造を持っていた。

• 弾頭– 弾頭は、薄壁構造で同時代の他の爆弾と同様の構造であり、充填物は高品質と低品質のTNTを交互に重ねた層で構成されていた。爆薬は弾頭の底部から注入された。弾頭の底部にはねじ山があり、スペーサーにねじ込まれた。^{[ 1 ]}
• スペーサー– スペーサーの目的は、尾部ユニットを弾頭から分離することであり、爆弾を起爆させるための遅延作動式ベース信管と黒色火薬の点火薬が含まれていました。スペーサーにはねじ山があり、尾部ユニットにねじ込まれていました。^{[ 1 ]}
• 尾部– 尾部は、圧力室、6本のベンチュリ管、圧力室の両端にある6つの金属スペーサー、およびバネ式圧力解放弁で構成されています。圧力室には、ジグリコールジニトラート固体ロケット燃料19本が充填されており、推進ガスは点火されるまでピッチで密閉された6本のベンチュリ管を通して排出されます。圧力室の中央には、安全のためにバネ式圧力解放弁も備えられています。尾部には、安定性を確保するために、4つの大きなフィンと8つの小さなフィンを含む合計12枚のフィンも備えられています。^{[ 1 ]}

爆弾は通常、最低高度1,200 m (4,000フィート)から投下されます。爆弾が投下されると、充電ヘッドに電気が送られます。この電気は、爆弾を起爆させる火工品信管と衝撃信管の両方に伝達されます。火工品遅延信管はすぐに点火され、3 秒または 4 秒後に黒色火薬点火装置まで燃え広がります。固体ロケット推進剤は 3 秒間燃焼し、46 m (150フィート)の長さの炎の軌跡を生成します。爆弾が目標に命中すると、遅延作動式ベース信管が作動し、爆弾は目標を貫通した後に爆発します。^{[ 1 ]}

•

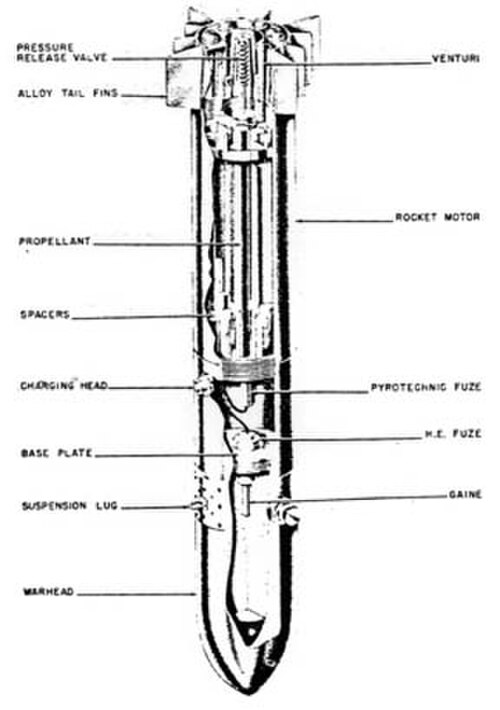

  PC 500 RS
•

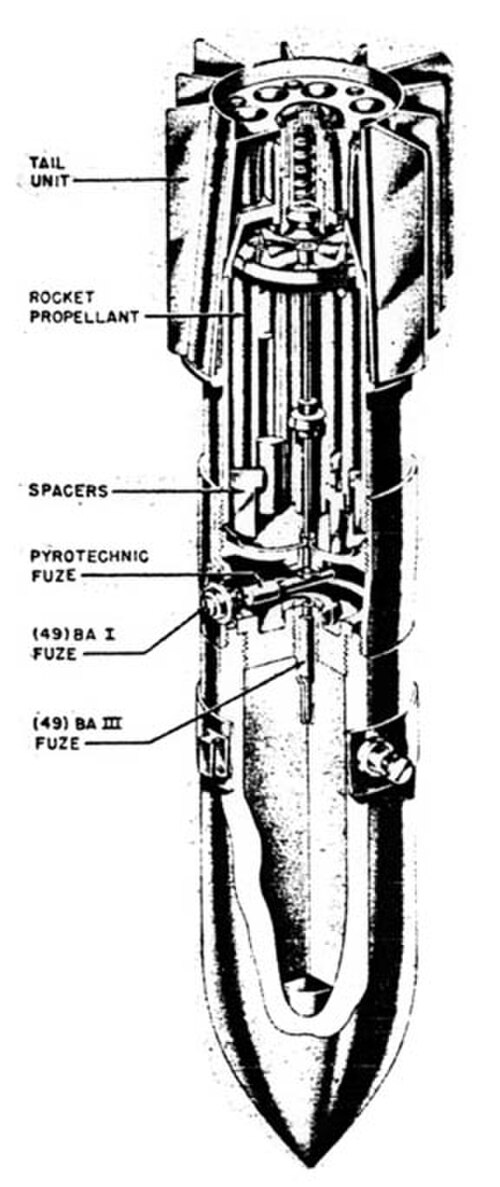

  PC 1000 RS
•

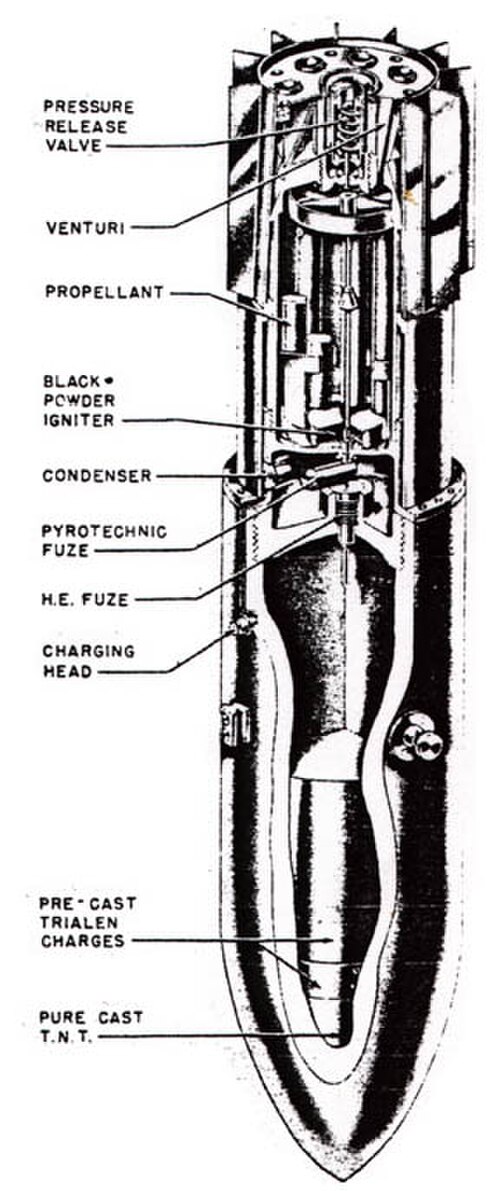

  PC 1800 RS

• ディズニー爆弾– 重量2トンのイギリス製無誘導ロケット推進式徹甲爆弾。
