GeForce 200シリーズは、 Nvidiaが開発したTeslaベースのGeForceグラフィックス処理ユニットのシリーズです。
GeForce 200シリーズは、NVIDIAの統合シェーダーアーキテクチャであるTeslaマイクロアーキテクチャの第2世代を導入しました。これは、GeForce 8シリーズで導入されて以来、初めての大きなアップデートでした。

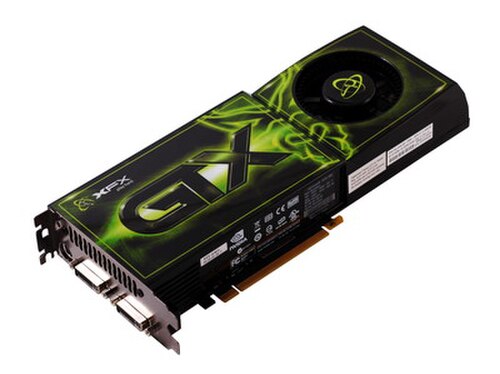

GeForce GTX 280とGTX 260は、同じプロセッサコアをベースにしています。製造工程において、GTXチップはコアのロジック機能の欠陥テストによって選別され、分離されました。GTX 280のハードウェア仕様を満たさなかったチップは再テストされ、GTX 260として選別されました（GTX 260は、ストリームプロセッサ数、ROP数、メモリバス幅がそれぞれ少なくなっています）。
2008年後半、Nvidiaはストリームプロセッサを192個から216個に増やしたGTX 260を再リリースした。[ 1 ]事実上、性能にかなりの差がある2種類のGTX 260カードが生産されていた。
GeForce 200 シリーズ GPU (GT200a/b GPU) は、GeForce GTS 250、GTS 240 GPU (これらは旧型の G92b GPU) を除き、GPGPUアプリケーションで使用するための倍精度をサポートしています。[ 2 ] GT200 GPU は、ジオメトリ シェーディングのパフォーマンスも向上しています。
2018年8月現在 GT200は、65 nmプロセス で製造された576 mm 2のダイ表面積に14億個のトランジスタを搭載した、これまでに製造された商用GPUの中で7番目に大きいものです。これは、 TSMCファウンドリで製造されたCMOSロジックチップの中で5番目に大きいものです。その後、 GeForce 400シリーズがトランジスタ数でGT200チップを上回りましたが、オリジナルのGT200ダイは依然としてGF100ダイサイズを超えています。これは、 28 nmで製造された561 mm 2のダイに71億個のトランジスタを搭載したTesla K80で使用されているKeplerベースのGK210 GPUよりも大きいです。 [ 3 ] Ampere GA100は現在、826 mm 2で542億個のトランジスタを搭載した、これまでに製造された商用GPUの中で最大です。 [ 4 ]

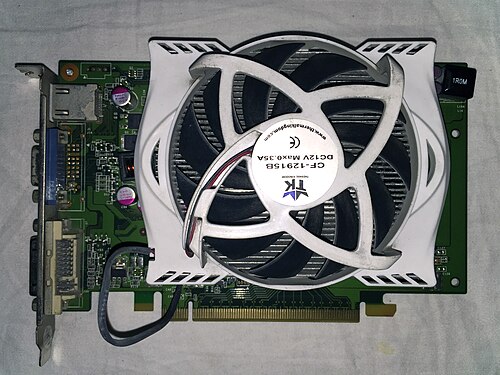

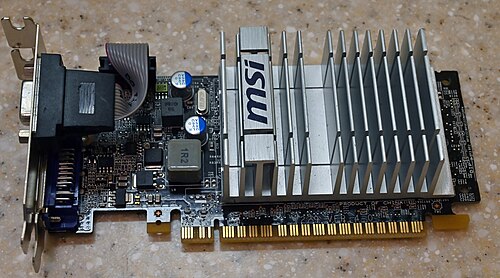

Nvidia は、これまで OEM 専用だった GeForce 210 (GT218 GPU) と GeForce GT 220 (GT216 GPU) の小売版を 2009 年 10 月 12 日に正式に発表し、発売しました。Nvidia は、GeForce GT 240 (GT215 GPU) を 2009 年 11 月 17 日に正式に発表し、発売しました。新しい40nm GPU には、新しいPureVideo HD VP4 デコーダ ハードウェアが搭載されていますが、古い GeForce 8 および 9 GPU には PureVideo HD VP2 または VP3 (G98) しかありません。また、Compute Capability 1.2 をサポートしていますが、古い GeForce 8 および 9 GPU は Compute Capability 1.1 しかサポートしていませんでした。すべての GT21x GPU にはオーディオ プロセッサも内蔵されており、 HDMI経由で8 チャンネルLPCM出力をサポートしています。
全モデルが、カバレッジサンプルアンチエイリアシング、角度非依存異方性フィルタリング、240ビットOpenEXR HDRに対応しています。
演算能力: 1.1 (G92 [GTS250] GPU) 演算能力: 1.2 (GT215、GT216、GT218 GPU) 演算能力: 1.3 は、GPGPUアプリケーションで使用するための倍精度演算をサポートしています。(GT200a/b GPU のみ)
GeForce 200Mシリーズは、ノートパソコン向けのグラフィックスプロセッサアーキテクチャです。
Nvidiaは2016年4月1日にGeForce 200シリーズのドライバサポートを終了しました。[ 7 ]
