クリップ（銃器）

クリップは、銃のマガジンまたはシリンダーに挿入するためのユニットとして複数の弾丸をまとめて保管するために使用されるデバイスです。これにより、弾丸を個別に装填するのではなく、複数の弾丸を同時に銃に装填することで、プロセスを高速化できます。いくつかの種類があり、そのほとんどは安価な打ち抜き板金で作られています。一般的には使い捨てですが、保持されて再利用されることの方が多いです。^[^{引用が必要}^]

種類

ストリッパー

ストリッパークリップ（米語： Stripper Clip）またはチャージャークリップ（英連邦語： Charger Clip ）は、ピストルまたはライフルの複数の薬莢を 1 つのユニットとして保持し、銃器の内部ボックスマガジンに簡単に装填できるスピードローダーです。ボルトが開かれ、ストリッパークリップが所定の位置（通常はレシーバーまたはボルトのスロット）に配置された後、薬莢が押し下げられ、クリップから外されてマガジンに「ストリップ」されます。次に、クリップを取り外して捨てるか、ボルトを前方に投げ出してクリップを自動的に排出します。ただし、モシン・ナガンなどの一部の武器では、オペレーターが空のクリップを手動で取り外す必要があります。ストリッパークリップを使用するように設計された武器には、マンリッヒャー M1894、モーゼル C96、ロート・シュタイアー M1907、リー・エンフィールド、モシン・ナガン、ゲヴェール 98、M1903 スプリングフィールド、SKS、Vz などがあります。 58およびT48 ライフル。取り外し可能なマガジンには、 M14 ライフルやM16 ライフルのように特別なガイドが取り付けられていれば、ストリッパークリップを使用して装填することもできます。

一括して

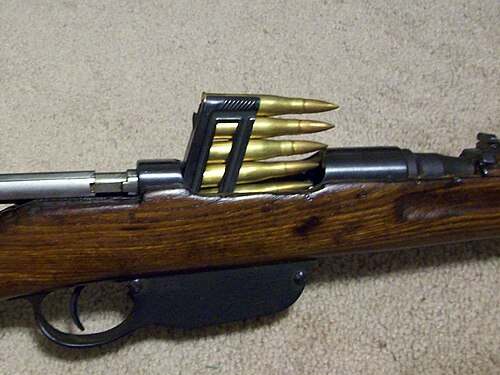

8×56mmRのエンブロッククリップがSteyr *M95*カービンに挿入されています。

いくつかのライフルの設計では、装填にエンブロッククリップを使用しています。この設計では、カートリッジとクリップの両方がライフル内の固定マガジンにユニットとして挿入され、最後の弾丸を発射または装填すると、クリップは通常、ライフルから排出されるか落下します。エンブロッククリップは、フェルディナントマンリッヒャーがモデル 1885、モデル 1886、およびモデル1888 ライフルで使用するために発明しました。

エンブロッククリップを使用する他のライフルには、ドイツのゲヴェーア88（1905年以降はストリッパークリップに置き換えられた）、メキシコのモンドラゴン、フランスのベルティエMle 1890とRSC Mle 1917、イタリアのM1870/87ヴェッテルリ・ヴィタリ、M1891カルカノ、さまざまな（ルーマニア、オランダ、ポルトガル）ターンボルト式マンリッヒャー、オーストリア・ハンガリー帝国のストレートプル式シュタイアー・マンリッヒャーM1895、ハンガリーのFÉG 35M、およびアメリカのM1895リーネイビー、M1ガーランド、ペダーセンT1E3がある。オーストリアのオリジナルのマンリッヒャークリップは一方向性のものが多かったが、すでにゲヴェーア88とそれに続くM1891カルカノでは対称型のクリップが使用されていた。ジョン・ペダーセンは当初、ライフル用に不可逆クリップ^{[1]を開発し、後にクリップを可逆式に再設計した。}^{[2]この設計は、}ジョン・ガーランドの競合設計にも採用された。^[3]

月と半月

M1917リボルバー用のフルムーンクリップとハーフムーンクリップ。.45オートリムカートリッジは、クリップなしでもリボルバーのシリンダーで使用できます。

ムーンクリップは、リング状または星形の金属片で、リボルバーの弾丸を 1 シリンダー(通常 6 発) まとめて保持するように設計されています。したがって、1 発ずつ装填または取り出す代わりに、弾丸をシリンダー全体または使用済みのケースを一度に装填または取り出すことができ、装填プロセスを高速化できます。「ハーフムーンクリップ」と呼ばれる同様のデバイスは半円形で、弾丸をシリンダーの半分 (通常 3 発) 保持するように設計されており、シリンダーを完全に装填するには 2 つのクリップが必要です。このようなデバイスは、リムレスセミオートピストルカートリッジをリボルバーに装填するために最もよく使用されていますが、リム付きカートリッジにも使用して、リボルバーの装填および/または取り出しを高速化できます。

クリップ給弾式および/またはマガジン給弾式の銃器の一覧

以下は、形態に関係なく（ピストル、ライフル、機関銃など）、エンブロック/ストリッパークリップおよび/または取り外し可能なマガジンから弾薬を発射する銃器のリストです。^[4]^[5]

クリップのみ（固定/一体型マガジン）

二重使用（クリップと取り外し可能なマガジン）
