電気泳動図（電気泳動図、シーケンスクロマトグラム、EPG、e-gramとも呼ばれる）は、主に法医学生物学、分子生物学、生化学の分野で、分析技術に電気泳動が使用されたときに作成される記録またはチャートです。[ 1 ]この方法は、特定の時間とさまざまな波長の光の蛍光強度を表すデータポイントをプロットして、DNAプロファイルを表します。[ 2 ]

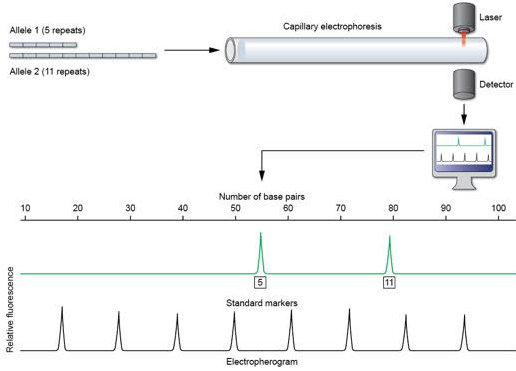

遺伝学の分野では、電気泳動図はDNA断片のサイズをプロットしたもので、通常はDNAシーケンスなどの遺伝子型判定に用いられます。[ 3 ]データは、x軸に塩基対（bp）で表される時間、y軸に蛍光強度をプロットしたものです。このようなプロットは、キャピラリー電気泳動（CE）と組み合わせた自動DNAシーケンサーなどの装置を用いて作成されることがよくあります。このような電気泳動図は、DNA配列遺伝子型、または特定の遺伝子座における特定のDNA断片の長さや短いタンデムリピート（STR）の数に基づいて、サンプルを内部サイズ標準や同じサイズ標準を用いたアレルラダーデータと比較することによって決定される遺伝子型を決定するために使用できます。[ 2 ]これらの遺伝子型は、以下の目的で使用できます。
