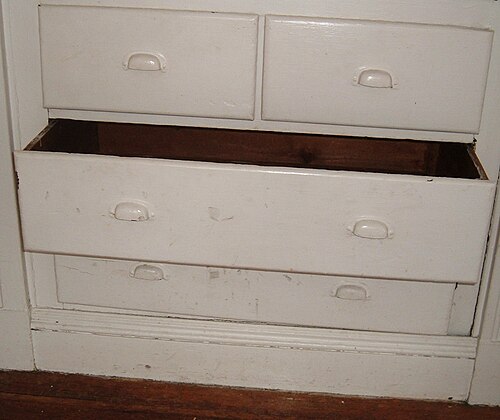

引き出し（/ d r ɔːr / 引き出し（ドロワー）は、家具の中にある箱水平に引き出すことで中身を取り出せるものです。引き出しは、キャビネット、チェスト、デスクなど、多くの種類の家具に組み込まれています。
工事
引き出しは、木材、さまざまな木材複合材、板金、プラスチックなど、さまざまな材料を使用してさまざまな方法で作ることができます。
木製の引き出しは、多くの場合、継ぎ目のない前面で作られており、側面パネルから端の木目が見えないようになっています。コーナーには、強度や美観を高めるために蟻継ぎが採用されていることがあります。 [1]前面のコーナーでは、継ぎ目を隠すために半盲蟻継ぎが一般的に使用されています。底板を固定するために、通常は4つの垂直側面に溝が切られ、引き出しの底板が所定の位置に保持されます。
ハンドルとロック
引き出しを筐体から引き出すのを容易にするために、引き出しの前面に1 つまたは 2 つのハンドルまたは引き出し取っ手が取り付けられているのが一般的です。引き出しによっては、前面に穴が開けられていたり、前面の下部に指を入れるためのくり抜き部分があったりするなど、引き出しを引き出すための別の手段が用意されている場合もあります。
特にファイリングキャビネットや机の引き出しなど、一部の引き出しはロックできます。
動き
引き出しスライドには、引き出しが誤って完全に引き出されないようにする機構が付いていることがよくあります。
最も単純な取り付け方法では、引き出しをキャビネットから完全に引き出さなければ、引き出しの内部全体を見ることができないため、多くの場合、中身が床にこぼれ落ちてしまいます。[2] [3]引き出しの内部全体をキャビネットで完全に支えながら、引き出しの内部全体を見えるようにする方法が少なくとも 2 つあります。 1 つは、引き出しがストッパーに当たったときに完全に見えるように引き出しの背面を配置する方法です。このような引き出しの内部は、引き出しの側面よりもはるかに短くなります。[2]見える引き出しの背面は、その後ろに秘密の隠し場所を隠すための偽の背面である可能性があります。[4]もう 1 つの方法は、フルエクステンション引き出しを使用する方法です。フルエクステンション引き出しには、伸縮スライドとも呼ばれる、直線運動ベアリング § 複合スライドの一種があり、引き出しがキャビネットから完全に引き出されても引き出しを支えます。[3] [5] [6] [7]
引き出しスライド
引き出しスライドまたは引き出しランナーは、引き出しを動かすための部品です。さまざまな機能、用途、価格帯の異なるさまざまなタイプのスライド機構があります。
用途
使用例としては、キッチンキャビネット、オーブンのスライド、引き戸のレール、冷蔵庫のスライド（クーラー用） など、家庭用家具ハードウェア、オフィス機器、産業機器などが挙げられます。
パフォーマンス指標
優れたスライドレールは、滑らかさ、厳密な許容誤差、および耐荷重性によって定義されます。[8]
スライド機構による種類
- 木製滑り台
- 引き出しはキャビネットの上に直接置かれます。
- ホイール引き出しスライド
- ホイール引き出しまたはローラー ランナー スライド (ヨーロピアン スタイル スライドと呼ばれることもあります) は、重い荷物を扱えるシンプルな機構です。ただし、引き出しは取り外すとき以外は完全に引き出すことはできません。
- ボールベアリングスライド
- ボールベアリングまたはスチールボールスライドには、引き出しをよりスムーズにスライドさせるためのボールベアリングが付いています。
- 伸縮式ボールベアリング引き出しスライド
- 伸縮式チャンネル スライドは、通常の使用時に引き出しを完全に引き出すことができるため、内部のスペースへのアクセスが容易になります。これらは、引き出しスライド ロール成形機を使用して製造され、外側、中間、内側のレールで構成されています。ソフト クローズ メカニズムを使用して製造できます。完全に開くことができない 2 セクション ボール ベアリング スライドとは対照的に、3 セクション スライドとも呼ばれます。
取り付けまたは配置によるタイプ
- サイドマウントスライド
- ほとんどの引き出しスライドは側面に取り付けられており、引き出しを開いたときにスライドが見えるようになっています。隠しスライドは、通常、引き出しの下側に取り付けられています。
- アンダーマウントスライド
- [9] [10]ボトムマウントスライドとも呼ばれ、引き出しの底の側面に取り付けられており、引き出しを開いたときには隠れた状態になります。ボールベアリングタイプのアンダーマウントスライドには、ソフトクローズ機構を含めることができます。フォームファクタがより複雑なため、アンダーマウントスライドは通常、サイドマウントスライドよりも高価です。
- センターマウントスライド
- センターマウント型スライドは引き出しの中央下部近くに取り付けられているため、引き出しを開いたときに隠れていることが多い。他のタイプのスライドよりも軽い荷物しか運べないことが多い。[要出典]
ソフトクローズ
ソフトクローズ機構は、引き出しを閉める最後の段階で引き出しの速度を遅くし、その後自動的に閉じる特別な機能です。ユーザーが引き出しを軽く押して機構を作動させると、引き出しはバタンと閉まることなくスムーズに静かに閉まります。
ギャラリー
-

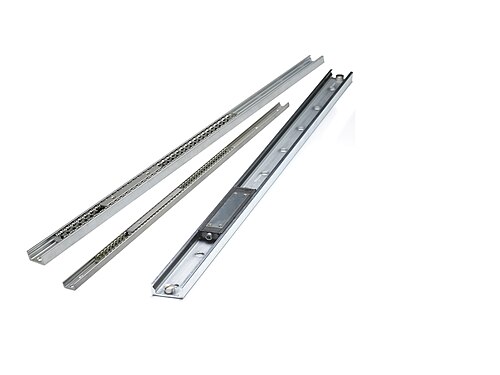

ボールベアリングの代わりに車輪を備えたシンプルな引き出しスライド -

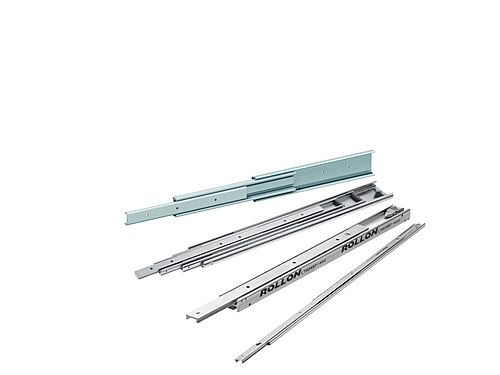

ボールベアリング付き伸縮式引き出しスライド -
ローラーベアリングスライド -

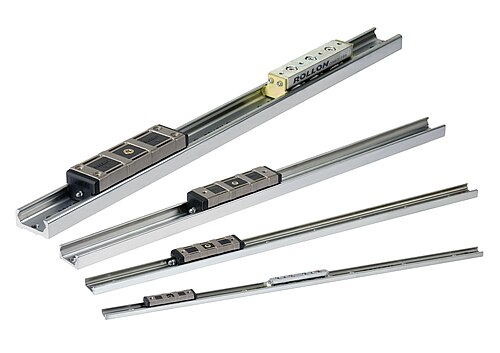

工業用プロファイルレールガイド
