製図機

製図機は技術的な製図に使用されるツールであり、角度回転を可能にする関節式分度器のヘッドに直角を形成するように取り付けられた一対のスケールで構成されています。^{[1] [2]}

分度器ヘッド（2 つのスケールと分度器機構）は、製図板に直接または間接的に固定された 2 つのガイド上をスライドしながら、製図板の表面を自由に移動できます。個別に機能するこれらのガイドは、製図板の水平方向または垂直方向へのセットの移動を保証し、互いに独立してロックできます。

製図機は1901年にチャールズ・H・リトルによって発明され（米国特許第1,081,758号）、彼はオハイオ州クリーブランドにユニバーサル・ドラフティング・マシン・カンパニーを設立し、製図機の製造と販売を行った。^[3]

製図機は 1920 年代からヨーロッパの企業の設計事務所に存在していました。ブリタニカ百科事典では、このツールが導入された年を 1930 年と明確に指定していますが、1913 年の「Memorie di architettura pratica」の広告では、少なくともイタリアでは、この日付の 20 年前とされています。^{[引用が必要]}

古い設計のセットでは、分度器のヘッドの動きはパンタグラフシステムによって保証されており、ヘッドをその可動範囲全体にわたって同じ角度位置に維持できました。アームはカウンターウェイトまたはスプリングシステムによってバランスが取られていました。

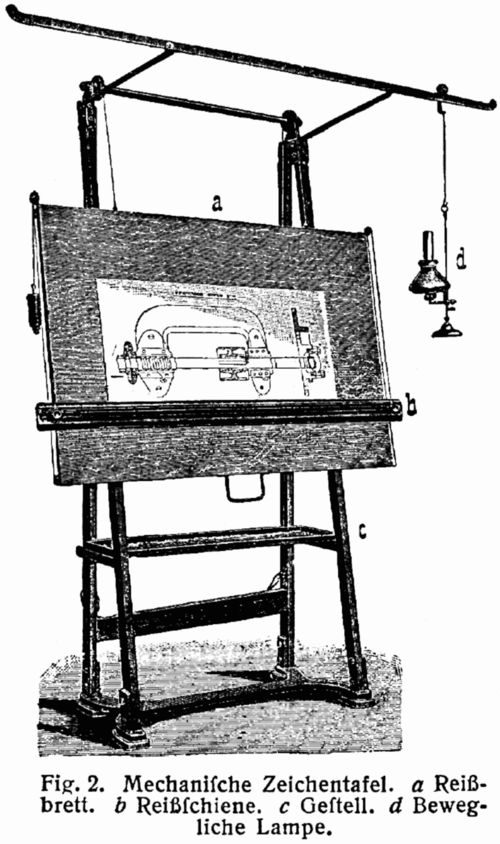

通常、機械は硬くて滑らかな表面を持つ製図板に取り付けられ、傾斜や持ち上げが可能なベースに固定されています。このようにして、水平から垂直まで任意の角度に傾斜できる作業面上で、最も便利な方法で製図を実現できます。

大きな図面を作成するためのA0ダブルサイズのボードや、背景照明付きのコピーボードなど、特定のサポートを提供するために必要なものがすべて揃った 特別バージョンがあります。

製図機を使用すると、たとえば、事前に設定した角度に従って平行線、直交線、傾斜線を描いたり、 角度を 測定したりといった、従来の定規、定規、分度器といったはるか に複雑な使用法でしか実現できない一連の描画操作を実行できます。

コンピュータ支援設計(CAD)の発達により、特に専門分野での製図機の使用は大幅に減少し、最初はペンプロッタに、次に大判インクジェットプリンタに取って代わられました。
