鳩プリズム

ダブプリズムは、像を反転するために使用される反射プリズムの一種です。ダブプリズムは、切頂直角プリズムの形をしています。ダブプリズムは、発明者であるハインリッヒ・ヴィルヘルム・ダブにちなんで名付けられました。このプリズムの形状は、蟻継ぎによって表される形状に似ていますが、2つの語源は無関係です。

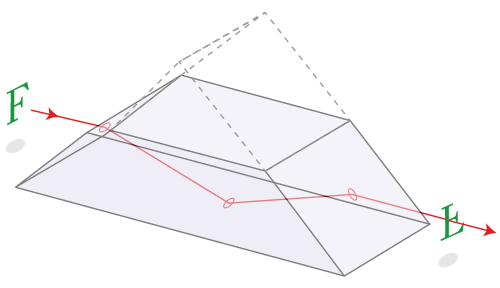

プリズムの縦軸に平行に進む光線は、プリズムの傾斜面の 1 つに入り、最長面 (底部) の内側で全反射し、反対側の傾斜面から出ます。プリズムを通過する画像は反転 (鏡像化) され、反射は 1 回のみなので、画像も反転されますが、横方向に転置されることはありません。

入射面と出射面の屈折により、収束光で使用すると大きな像の非点収差が発生します。そのため、ダブプリズムはほぼ無限遠に現れる像にのみ使用されます。^[1]

ダブプリズムの平らな斜辺面を屋根の形にカットすると、アミチルーフプリズムになります。

平面の 1 つの軸での反射は、常に他の 2 つの軸での反射と回転に相当します(光源と像の間の角度は、プリズムの光源と反射軸の間の角度の 2 倍になります)。したがって、ダブ プリズムは、干渉法、天文学、パターン認識などの分野で応用されているビーム回転子を作成するために使用できます。

Lesso と Padgett (1999) および Moreno ら (2003、2004) は、回転したドーブプリズムを通過する光線の偏光状態が変化することを発見しました。赤外線における偏光の回転は、かなり以前から知られていました (Johnston 1977)。ドーブプリズムの偏光変換特性は、科学機器の信号測定に影響を与える可能性があるため、特に興味深いものです。

• デルタプリズム
• 偏光回転子

• Lesso, JP; Padgett, MJ (1999). 「ダブプリズムと偏光」. Journal of Modern Optics . 46 (2): 175–179. Bibcode :1999JMOp...46..175P. doi :10.1080/09500349908231263.
• Moreno, I. (2004). イメージ回転プリズムのジョーンズ行列(PDF) . Applied Optics 43 pp. 3373-3381. ISSN 0003-6935. 2010-12-27 に オリジナル(PDF)からアーカイブ。2009-09-15に取得。
• Moreno, I; et al. (2003). 「Dove プリズムの偏光変換特性」. Optics Communications . 220 (4–6): 257–268. Bibcode :2003OptCo.220..257M. doi :10.1016/S0030-4018(03)01423-8.
• Johnston, LH (1977). 「赤外線用広帯域偏光回転子」.応用光学. 16 (4): 1082–4. Bibcode :1977ApOpt..16.1082J. doi :10.1364/AO.16.001082. PMID  20168639.
